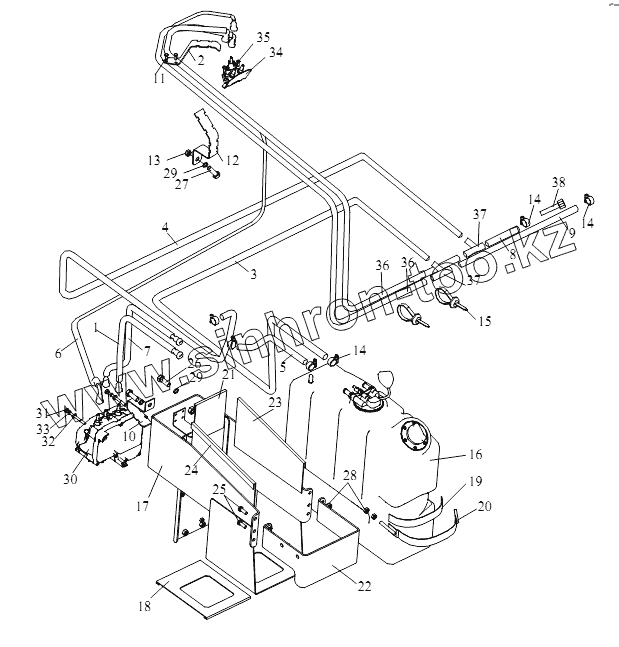

Каталог запасных частей к технике: FAW CA 5250 (GJBP66K2T1E4). Трубопровод мочевины
zoom-in
zoom-out
enlarge
shrink
circle-right
circle-left
file-text2
info
cart
Тип техники
Не выбрано
Легковые автомобили
Грузовые автомобили и прицепы
Автобусы
Сельхозтехника
Спецтехника
Двигатели
Мототехника
Марка
Не выбрано
BAW
DAF
DongFeng
FAW
Foton
HOWO
Hyundai
IVECO
JAC Motors
LGMG
MAN
Shaanxi
SITRAK
Studebaker
Tata
Volvo
Автокомпонент Плюс
БелАЗ
Брянский Арсенал
ГАЗ
ЗИЛ
КАЗ
Камский автозавод
КрАЗ
Мадара
МАЗ
МЗКТ
МоАЗ
Нефтекамский автозавод
Ставропольский Завод АвтоПрицепов
ТАТРА
Тонар
УралАЗ
ЧМЗАП
Модель
Не выбрано
Altay-3310 (2009)
CA 3250 P66K2T1E5 (2017)
CA 3250 серии J6 (2012)
CA 3310 серии J6 (2012)
CA 4250 P66K24T1E (2017)
CA 5250 (GJBP66K2T1E4) (2014)
CA 5250 (JSQP64K1T1E4) (2014)
CA-1083 (2007)
CA-3250-P66K2L0BT1E4Z (2018)
CA-3250-P66K2L1BT1E4Z (2018)
CA-3250-P66K2L2BT1E4Z (2018)
CA-3252 (2005)
CA-3252 (P2K2BT1A) (2008)
CA-3252 (P2K2T1A) (2009)
CA-3312 (P2K2B2T4A2Z) (2011)
CA-3312 (P2K2LT4E) (2008)
CA-4180 (P66K22A) (2008)
CA-4180 (P66K2A) (2008)
CA-4250 (P66K22T1A1EX) (2008)
CA-4250 (P66K24T1E5) (2017)
CA-4250 (P66K2T1A1EX) (2008)
CA3250 (P66K24L1TE5Z) (2022)
CA3250 (P66K24T1E5) (2022)
CA3251 (P66K2L2T1E5Z) (2017)
CA3310 (P66K24T4E5) (2017)
CA3311 (2020)
CA4180 (P77K25E5) (2022)
Схема
>
Не выбрано
Двигатель (правая схема)
Двигатель (левая схема)
Подвеска двигателя
Составляющие элементы блока цилиндров
Блок цилиндров
Составляющие элементы головки блока цилиндров
Головка блока цилиндров
Поршни и шатуны
Коленчатый вал, шкив и маховик
Кулачковый механизм
Трансмиссионная система
Система газораспределения
Выхлопная труба
Масляный картер
Маслоприемник
Масляный насос
Масляный радиатор
Вентиляция картера
Центробежный масляный фильтр
Устройство отбора мощности
Система шестерен передней части
Система подачи топлива (I)
Система подачи топлива (II)
Штуцер возврата мочевины
Фильтр тонкой очистки топлива
Система турбонаддува
Водосливной кран
Термостат, водяной насос
Вентилятор с муфтой вентилятора
Масляный насос гидроусилителя руля
Воздушный компрессор (I)
Воздушный компрессор (II)
Блок управления двигателем
Датчик электронной системы управления
Генератор
Стартер
Жгут проводов двигателя
Провода маслораспылителя
Воздушный нагреватель
Компрессор с воздушным охлаждением
Топливный бак и топливопровод
Трубопровод мочевины
Воздушный фильтр
Топливный фильтр грубой очистки
Выпускная система
Клапан выхлопного тормоза
Система охлаждения
Промежуточный охладитель, трубопроводы
Сцепление (SACHS)
Сцепление (FAW)
Управление сцеплением
Сцепление и корпус КПП (CA10TA160M КПП)
1-ая ось (CA10TA160M КПП)
2-ая ось (CA10TA160M КПП)
Левый и правый промежуточные валы (CA10TA160M КПП)
Передача заднего хода (CA10TA160M КПП)
Приводная шестерня вспомогательной коробки передач (CA10TA160M КПП)
Левый верхний промежуточный вал вспомогательной КПП (CA10TA160M КПП)
Правый нижний промежуточный вал вспомогательной КПП (с механизмом отбора мощности, КПП CA10TA160M)
Шпиндель вспомогательной коробки передач (CA10TA160M КПП)
Корпус вспомогательной КПП (с механизмом отбора мощности, КПП CA10TA160M)
Цилиндр управления вспомогательной КПП (КПП CA10TA160M)
Клапаны, шланги и фитинги (КПП CA10TA160M)
Верхняя крышка (CA10TA160M КПП)
Крыша (CA10TA160M КПП)
Механизм управления коробкой передач
Задняя подвеска силового агрегата в сборе
Приводной вал заднего моста
Приводной вал среднего моста
Задний мост
Средний мост
Колесный редуктор
Рама и защита
Передняя подвеска
Задняя подвеска
Передняя ось и поперечная рулевая тяга
Продольная рулевая тяга
Ступица переднего колеса с тормозным барабаном
Ступица заднего колеса с тормозным барабаном
Колесо с шиной (12.00R20)
Колесо с шиной (315/80R22.5)
Подъемник запасного колеса
Рулевой механизм
Трубопровод ГУР
Тормоз переднего колеса
Тормоз среднего моста
Тормоз заднего моста
Тормозной трубопровод (I)
Тормозной трубопровод (II)
Педаль тормоза с тормозным клапаном и педаль сцепления с главным цилиндром сцепления
Модуль подачи пневматического тормоза
Внешний ресивер
Блок управления АБС
Датчик частоты вращения колеса передней оси
Датчик частоты вращения колеса заднего моста
Устройство нейтрализации отработавших газов
Датчик температуры наружного воздуха
Электрооборудование кабины
Электрооборудование шасси
Передняя комбинированная фара
Сигнализатор открытой двери
Лампа чтения для водителя
Комбинированный задний фонарь
Блок предохранителей с реле (I)
Блок предохранителей с реле (II)
Распределительная коробка с электрооборудованием
Передний габаритный фонарь
Задний габаритный фонарь
Противотуманная фара
Комбинированный переключатель
Контроллер дверей
Функциональный переключатель
Плеер-приемник
Аккумулятор
Возимый комплект инструментов
Передний буфер (I)
Передний буфер (II)
Кабина
Передняя подвеска кабины (I)
Передняя подвеска кабины (II)
Передняя подвеска кабины (III)
Задняя подвеска кабины (I)
Задняя подвеска кабины (II)
Задняя подвеска кабины (III)
Гидравлическая опора кабины (I)
Гидравлическая опора кабины (II)
Механизм управления опрокидыванием кабины (I)
Механизм управления опрокидыванием кабины (II)
Кронштейн огнетушителя
Кронштейн домкрата
Подножка и передний брызговик (I)
Подножка и передний брызговик (II)
Задний брызговик
Боковой щит двигателя
Верхнее крыло, верхний брызговик и трехступенчатая подножка (I)
Верхнее крыло, верхний брызговик и трехступенчатая подножка (II)
Верхнее крыло, верхний брызговик и трехступенчатая подножка (III)
Задняя звукоизоляция двигателя
Комбинированный коврик
Теплоизоляция пола
Заглушка отверстия пола
Теплоизоляция глушителя
Стеклоочиститель
Переднее ветровое стекло
Омыватель
Заглушка панели передка с водонепроницаемой пленкой
Молдинг панели передка кузова
Замок передней панели и ручка открывания
Боковой обтекатель
Панель передка кузова
Пневмопружина и кронштейн
Комбинированный поручень
Обшивка передней стойки
Передний посадочный поручень
Панель приборов (I)
Панель приборов (II)
Панель приборов (III)
Панель приборов (IV)
Панель приборов (V)
Панель приборов (VI)
Комбинированный верхний отсек (I, с автомобильным регулирующим устройством или узловым контроллером)
Комбинированный верхний отсек (II)
Комбинированный верхний отсек (III)
Внутренние декоративные элементы боковины кузова с посадочным поручнем
Боковой инструментальный ящик
Замок и трос привода замка бокового инструментального ящика
Стекло бокового окна
Комбинированная обшивка задка кузова
Заднее стекло
Вентиляционная решетка
Декоративный кожух задней боковой панели кузова
Заглушка отверстия панели задка кузова
Комбинированная обшивка крыши (I)
Комбинированная обшивка крыши (II)
Комбинированная обшивка крыши (III)
Солнцезащитный занавес на обивке потолка
Держатель контроля лампы скорости
Верхний спойлер
Молдинг крыши
Поручень двери
Передняя дверь
Нижняя декоративная накладка двери
Внутренний декоративный элемент двери
Уплотнитель двери
Ограничитель двери
Стопорное кольцо, держатель фиксатора и наружный уплотнитель двери
Дверной замок с электроприводом
Водительское сиденье
Передний держатель
Комбинированное нижнее спальное место (I)
Комбинированное нижнее спальное место (II)
Комбинированное нижнее спальное место (III)
Кондиционер
Фильтр наружного воздуха
Трубопроводы отопителя
Воздуховод
Конденсатор, резервуар
Трубопровод подачи фтора
Независимое устройство для обогрева топливного бака
Левое наружное зеркало заднего вида
Правое наружное зеркало заднего вида
Комбинированная пепельница
Солнцезащитный козырек на лобовое стекло
Боковой солнцезащитный козырек
Ручной акселератор с электронным приводом
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
31
32
33
34
35
36
36
37
37
38
Позиция на иллюстрации
Заводской номер детали
Название детали
1
1160120-87V
Электрообогреваемый трубопровод
2
1160126-73W
Кронштейн трубопровода
3
1160163-73W
Обогреваемый перепускной трубопровод
4
1160162-73W
Обогреваемый впускной трубопровод
5
1160129-87V
Обогреваемый впускной трубопровод
6
1160130-73W
Электрообогреваемый трубопровод подачи
7
1160250-87V
Электрообогреваемый трубопровод подачи
8
1160161-70U
Обогреваемый впускной трубопровод
9
1160164-70U
Обогреваемый впускной трубопровод
10
1160126-93В
Кронштейн трубопровода форсунки впрыска мочевины
11
CQ1460816
Болт
12
1160126-42U
Кронштейн трубопровода форсунки мочевины
13
CQ34014
Гайка
14
CQ67625
Червячный хомутик
15
Т67417246
Пластмассовый хомут
16
1160015-87V
Бак
17
1160105В51В
Кронштейн бака для мочевины в сборе
18
1160117-87V
Прокладка нижней пластины бака
19
1160134-87V
Прокладка крепежного ремня
20
1160140-87V
Крепежный ремень бака
21
1160152-87V
Прокладка стенки бака
22
1160149-4Ш
Накладка бака для мочевины
23
1160156-87V
Прокладка правой перегородки бака
24
1160316-87V
Прокладка левой перегородки бака
25
CQ1421025
Комбинационный болт
26
CQ1501445
Болт
27
CQ1501440
Шестигранный болт
28
CQ34010
Гайка
29
Q40314
Пружинная шайба
30
1161010-51В
Насос для мочевины
31
CQ1500890
Шестигранный направляющий болт
32
Q40108
Шайба
33
Q40308
Пружинная шайба
34
1161210-51В
Форсунка впрыска мочевины в сборе
35
CQ1420625
Комбинированный болт
36
1160310-73W
Охлаждающий трубопровод форсунки
37
1160370-70U
Тройник
38
1160450-863
Соединительная труба
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
