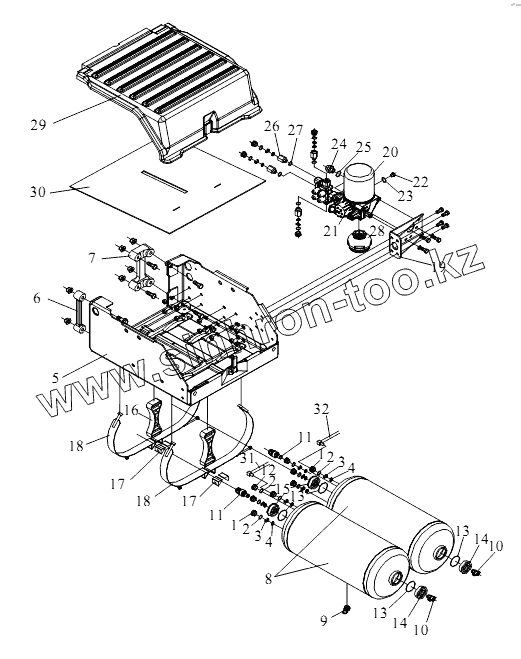

Каталог запасных частей к технике: FAW CA 5250 (GJBP66K2T1E4). Модуль подачи пневматического тормоза
1
1
2
2
2
3
3
4
4
5
6
7
8
9
10
10
11
11
12
13
13
13
14
14
15
16
17
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Q151C1230 | Q151C1230 | Шестигранный нитевидный болт | |
| Q40312 | Q40312 | Пружинная шайба | |
| CQ34012 | CQ34012 | Гайка | |
| CQ1501225 | CQ1501225 | Болт | |
| Q40312 | Q40312 | Пружинная шайба | |
| Q1841490 | Q1841490 | Болт с шестигранной головкой и фланцем | |
| CQ32614 | CQ32614 | Гайка | |
| CQ32608 | CQ32608 | Шайба | |
| Q1841465 | Q1841465 | Шестигранный фланцевый болт | |
| Q1841495 | Q1841495 | Болт | |
| CQ32614 | CQ32614 | Гайка | |
| CQ1500885 | CQ1500885 | Шестигранный болт | |
| 1 | 3513406-50А | Втулка | |
| 2 | 3513408-50А | Уплотнительное кольцо | |
| 3 | 3513407-50А | Рым | |
| 4 | 3513403-50А | Уплотнительное кольцо | |
| 5 | 3513800-50А | Ресивер с кронштейном АКБ в сборе | |
| 6 | 3513826-80В | Кронштейн блока подачи воздуха | |
| 7 | 3513827-80В | Кронштейн блока подачи воздуха | |
| 8 | 3513020А93С | Ресивер в сборе | |
| 9 | 3513100-240 | Клапан слива воды | |
| 10 | 3506700-240 | Проверочный штуцер | |
| 11 | 3757010-50А | Переключатель сигнализатора давления в сборе | |
| 12 | 3506421-50А | Пробка | |
| 13 | 3513028-73А | Уплотнительное кольцо | |
| 14 | 3513027-73А | Переходник | |
| 15 | 3513026-73А | Переходник | |
| 16 | 3513411-76А | Промежуточная прокладка - ресивер | |
| 17 | 3513094-50А | Клин - бандажная лента в сборе | |
| 18 | 3513090-50А | Бандажная лента в сборе - ресиверы переднего и заднего тормозов | |
| 19 | 3515012-56А | Стойка - секция для обработки воздуха | |
| 20 | 3511020-50А | Воздушный сушильный резервуар в сборе | |
| 21 | 3515020-73А | Блок обработки воздуха | |
| 22 | 3515421-55А | Заглушка | |
| 23 | CQ734190B | О - образное резиновое кольцо для гидравлической | |
| 24 | 3506204-50А | Штуцер - секция обработки воздуха | |
| 25 | CQ7341180B | О-образное резиновое уплотнительное кольцо | |
| 26 | 3515409-469 | Переходный штуцер | |
| 27 | CQ7341132B | О-образное резиновое кольцо для гидравлической | |
| 28 | 3515025-523 | Глушитель в сборе | |
| 29 | 3513801-50А | Накладка ресивера с кронштейном АКБ | |
| 30 | 3513807-240 | Резиновый амортизатор аккумулятора | |
| 31 | 3506235-94С | Воздухопровод в сборе, соединяющий стык 22 блока обработки воздуха | |
| 32 | 3506240-73А | Воздуховод в сборе от стыка 21 четырехходового предохранительного клапана к заднему стыку заднего ресивера |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
