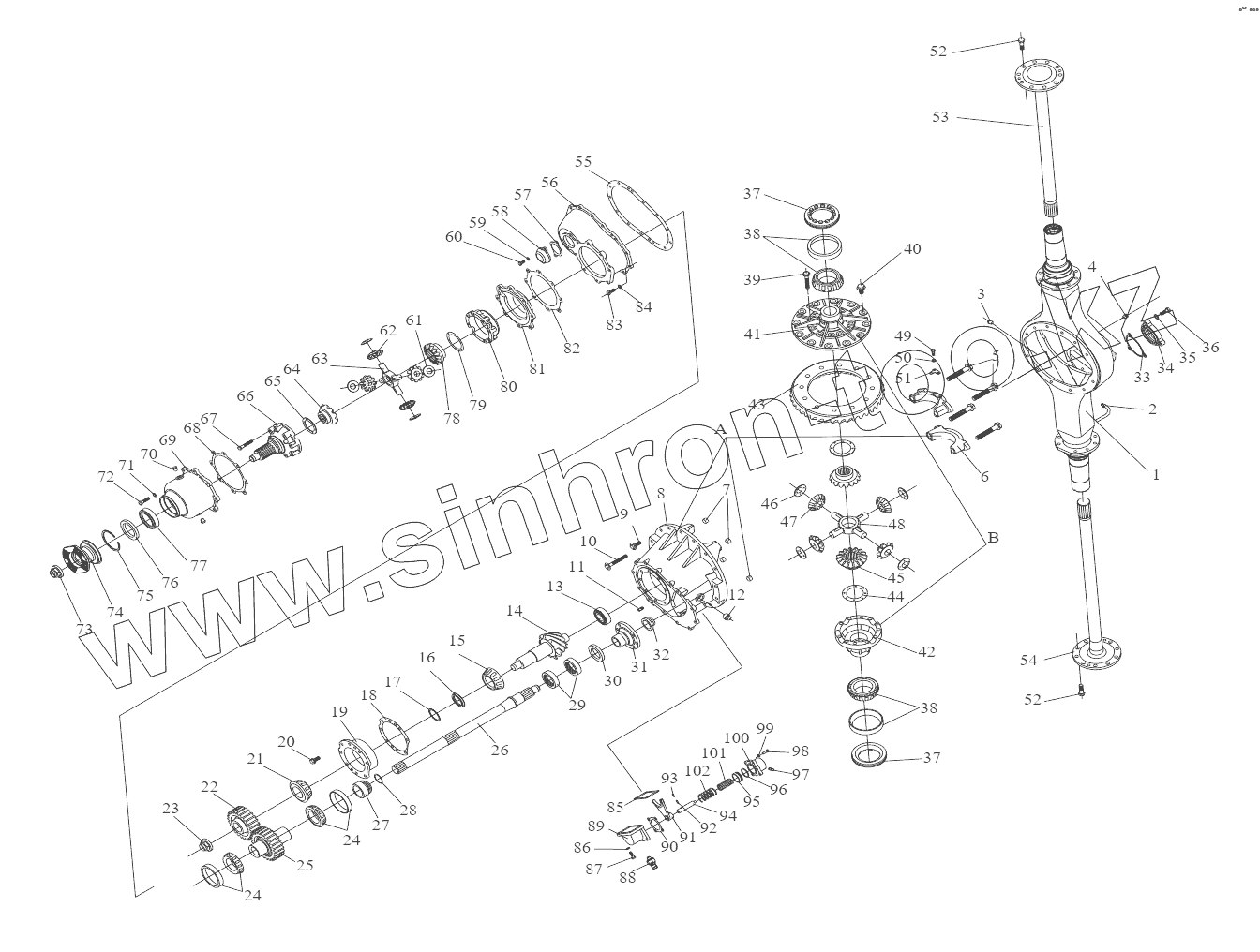

Каталог запасных частей к технике: FAW CA 4250 P66K24T1E. Intermediate Axle
2500010-73C
2502010-A5T
1
2
3
4
5
A
6
7
8
9
10
11
12
13
14
15
16
17
18
18
18
19
20
21
22
23
24
24
25
26
27
28
29
30
31
32
33
34
35
36
37
37
38
38
39
40
B
41
42
43
44
45
46
47
48
49
50
51
52
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
82
82
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2500010-73C | 2500010-73C | Intermediate axle assembly | |
| 2502010-A5T | 2502010-A5T | Intermediate axle main reducer assembly | |
| 1 | 2501010G61B | Intermediate axle housing assembly | |
| 2 | T905 | Вентиляционная заглушка | |
| 3 | T62104M | Magnetic hexagon socket tapered plug | |
| 4 | CQ61803 | Заглушка с шестигранной головкой | |
| 5 | 2402023D1H | Болт | |
| A | 2502015K5HC2 | Reducer housing and differential bearing cover assembly | |
| 6 | 2402019D1HC1 | Крышка подшипника дифференциала | |
| 7 | 2402024-1H | Установочная гильза | |
| 8 | 2502018K5HC2 | Housing, reducer | |
| 9 | 2402016D1H | Болт | |
| 10 | 2402017D1H | Болт | |
| 11 | CQ5241226 | Цилиндрический штифт | |
| 12 | Q62510 | Резьбовая заглушка | |
| 13 | 42708K | Роликовый подшипник | |
| 14 | 2502036Q5H | Drive bevel gear | |
| 15 | 9278/9220 | Роликовый подшипник | |
| 16 | 2402091D1H | Регулировочная шайба | |
| 17 | 2402088D1HB2 | Шайба | |
| 18 | 2502097K5H | Регулировочная прокладка | |
| 18 | 2502098K5H | Регулировочная прокладка | |
| 18 | 2502099K5H | Регулировочная прокладка | |
| 19 | 2502049K5HB1 | Держатель подшипника | |
| 20 | 2402016-1H | Болт | |
| 21 | 30613B | Узел роликового подшипника | |
| 22 | 2502108K5H | Ведомая цилиндр. шестерня | |
| 23 | 2402071D1H | Гайка | |
| 24 | 30215 | Подшипник. | |
| 25 | 2502107K5H | Ведущая цилиндр. шестерня | |
| 26 | 2502161K5H | Сквозной вал | |
| 27 | 2508052K5H | Гильза шестерни | |
| 28 | 2508054K5H | Проволочное разделительное кольцо | |
| 29 | 350211X2/C9 | Подшипник сквозного вала | |
| 30 | 2502170A377 | Oil seal assembly, tandem axle | |
| 31 | 2502166-A5T | Flange-tandem axle | |
| 32 | 2402071K5H | Гайка | |
| 33 | 2502169K5HB1 | Прокладка уплотнения крышки подшипника | |
| 34 | 2502168K5H | Крышка подшипника | |
| 35 | Q40314 | Пружинная шайба | |
| 36 | CQ1501445 | Болт | |
| 37 | 2403071D1H | Регулировочное кольцо | |
| 38 | 594A/592A | Роликовый подшипник | |
| 39 | 2403023D1H | Болт корпуса дифференциала | |
| 40 | 2402063D1HB1 | Болт | |
| B | 2403015J1H | Carrier assembly, differential | |
| 41 | 2403017J1H | Carrier LH-differential | |
| 42 | 2403018D1HB1 | Правый корпус дифференциала | |
| 43 | 2502037Q5H | Driven bevel gear | |
| 44 | 2403053D1H | Уплотнение шестерни полуоси | |
| 45 | 2403051D1HB1 | Шестерня полуоси | |
| 46 | 2403058D1H | Уплотнение ЗК планетарной передачи | |
| 47 | 2403056D1H | Шестерня планетарной передачи | |
| 48 | 2403061D1H | Крестовина дифференциала | |
| 49 | CQ1501020 | Шестигранный болт | |
| 50 | Q40310 | Пружинная шайба | |
| 51 | 2403072-1H | Упорный диск регулировочного кольца | |
| 52 | 2403083-1H | Болт полуоси | |
| 53 | 2403081-1052 | Rear axle left half shaft | |
| 54 | 2403082-1052 | Rear axle right half shaft | |
| 55 | 2502123K5H | Прокладка уплотнения | |
| 56 | 2502121K5H | Корпус цилиндрического ЗК | |
| 57 | 2502124K5H | Прокладка уплотнения | |
| 58 | 2502122K5H | Крышка заглушки | |
| 59 | Q40310 | Пружинная шайба | |
| 60 | CQ1501020 | Шестигранный болт | |
| 61 | 2403058A31 | Уплотнение ЗК планетарной передачи | |
| 62 | 2403056A31 | ЗК планетарной передачи | |
| 63 | 2403061A31A1 | Крестовина | |
| 64 | 2403051A31 | Передняя шестерня полуоси | |
| 65 | 2403053A31 | Уплотнение переднего ЗК полуоси | |
| 66 | 2507057K5H | Передний кожух | |
| 67 | 2507019K5H | Hexagon bolt | |
| 68 | 2507013K5H | Прокладка уплотнения | |
| 69 | 2507011K5H | Корпус межосевого дифференциала | |
| 70 | CQ61803 | Заглушка с шестигранной головкой | |
| 71 | Q40314 | Пружинная шайба | |
| 72 | CQ1501455 | Болт | |
| 73 | 2402071D1H | Гайка | |
| 74 | 2402065-A1A | Flange assembly, driving bevel gear | |
| 75 | Q430140 | Пружинное стопорное кольцо | |
| 76 | 2402055D1H | Уплотнитель конической зубчатой передачи | |
| 77 | 6313K | Подшипник межосевого дифференциала | |
| 78 | 2507068K5H | Заднее ЗК полуоси | |
| 79 | 2507072K5H | Уплотнение заднего ЗК полуоси | |
| 80 | 2507058K5H | Задний кожух | |
| 81 | 2502126K5H | Держатель подшипника | |
| 82 | 2502131K5H | Регулировочная прокладка | |
| 82 | 2502132K5H | Регулировочная прокладка | |
| 82 | 2502133K5H | Регулировочная прокладка | |
| 82 | 2502134K5H | Регулировочная прокладка | |
| 83 | CQ1501440T | Болт | |
| 84 | Q40314 | Пружинная шайба | |
| 85 | 2508013-52 | Прокладка уплотнения | |
| 86 | Q40310 | Пружинная шайба | |
| 87 | 3729100-240 | Выключатель лампы заднего хода | |
| 88 | CQ1501030M | Болт с шестигранной головкой | |
| 89 | 2508011-52 | Корпус | |
| 90 | 2508023-52 | Прокладка уплотнения | |
| 91 | 2508041K5H | Вилка переключения | |
| 92 | Q5280516 | Эластичный цилиндрический штифт | |
| 93 | Q5280416 | Эластичный цилиндрический штифт | |
| 94 | 2508027-52 | Стержень вилки | |
| 95 | 2508026-52 | Поршень | |
| 96 | Q7343150C | Кольцо уплотнения | |
| 97 | CQ63505 | Шарнир | |
| 98 | CQ1500825 | Болт | |
| 99 | Q40308 | Пружинная шайба | |
| 100 | 2508021-52 | Цилиндр стопора дифференциала | |
| 101 | 2508032-52 | Возвратная пружина поршня | |
| 102 | 2508031-52 | Возвратная пружина поршня |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
