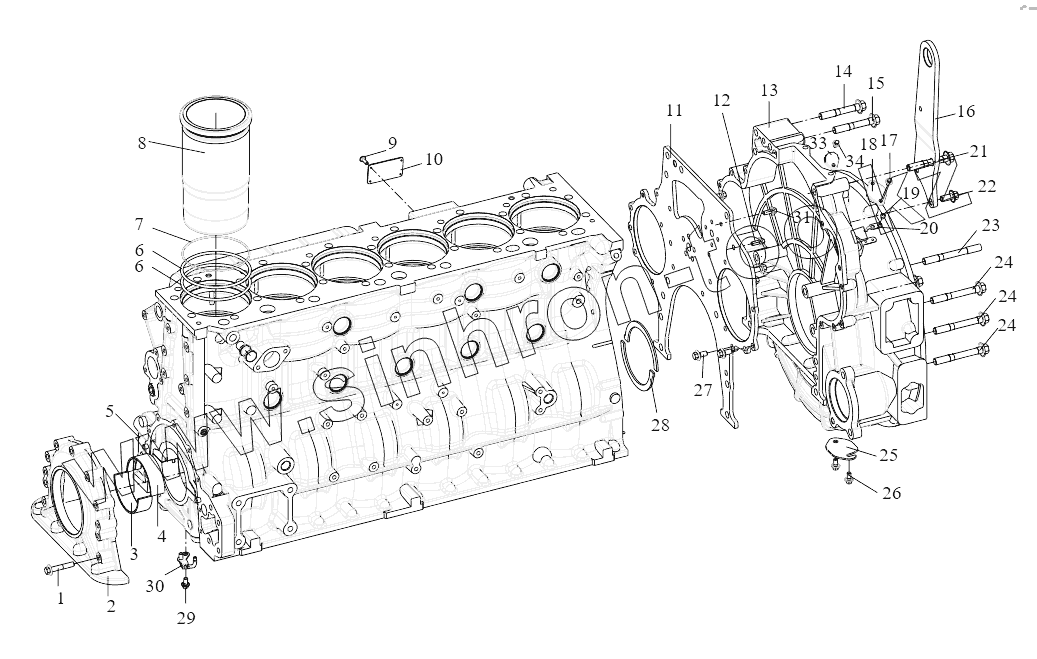

Каталог запасных частей к технике: FAW CA 4250 P66K24T1E. Cylinder Block Set
1
2
3
3
4
4
5
6
6
7
8
8
8
9
10
10
11
12
13
13
14
15
16
17
18
18
19
20
21
22
23
24
24
24
25
26
27
28
29
30
30
30
31
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Q1821055 | Болт с шестигранной головкой и фланцем | |
| 2 | 1002056-81D | Держатель переднего сальника коленчатого вала | |
| 3 | 1002035A81DA | Нижний коренной вкладыш | |
| 3 | 1002032-81D | Main bearing shell | |
| 4 | 1002031-81D | Woodruff key | |
| 4 | 1002034-81D | Верхний коренной вкладыш | |
| 5 | 1002010-81D | Cylinder block component | |
| 6 | 1002017-81D | О-образное резиновое уплотнительное кольцо | |
| 7 | 1002019-81D | О-образное резиновое уплотнительное кольцо | |
| 8 | 1002016-81D | Гильза цилиндра | |
| 8 | 1002016-81DG | Гильза цилиндра | |
| 8 | 1002016-81DY | Гильза цилиндра | |
| 9 | Q541026 | Закрепка таблички | |
| 10 | 1002091-29D | Заводская табличка | |
| 10 | 1002091A621-0000Y | Заводская табличка | |
| 11 | 1002076-81D | Накладка крышки картера шестерен | |
| 12 | Q1841020 | Болт | |
| 13 | 1002061-81D | Крышка картера шестерен корпуса маховика | |
| 13 | 1002061A81D | Крышка картера шестерен корпуса маховика | |
| 14 | Q1841090 | Шестигранный фланцевый болт | |
| 15 | Q18214110 | Шестигранный фланцевый болт - тонкий стержень | |
| 16 | 1002044-81D | Задняя проушина головки блока цилиндров | |
| 17 | Q1840612 | Фланцевый шестигранный болт | |
| 18 | 1002068-29D | Заглушка - картер маховика | |
| 18 | 1002068B29D | Резиновая пробка картера маховика | |
| 19 | Q2140606 | Винт | |
| 20 | 1002066-29D | Метка картера маховика | |
| 21 | Q18214130 | Шестигранный фланцевый болт - тонкий стержень | |
| 22 | Q1841230 | Фланцевый болт с шестигранной головкой | |
| 23 | Q1201035F3 | Stud | |
| 24 | Q18214120 | Тонкий болт с шестигранной головкой и фланцем | |
| 25 | 1002067-29D | Перекрывающая плита картера маховика | |
| 26 | Q1840816 | Болт | |
| 27 | Q1841025 | Болт | |
| 28 | 1002036-53D | Упорная пластинка | |
| 29 | 1002214-81D | Болт крепления форсунки охлаждения поршня | |
| 30 | 1002210-81D | Форсунка охлаждения поршня | |
| 30 | 1002200-81D | Форсунка охлаждения поршня | |
| 30 | 1002200-81DZ | Piston cooling nozzle assembly | |
| 31 | Q1840820 | Болт | |
| 32 | 1002461-M80-000 | Cover plate-speed sensor | |
| 33 | Q1840616 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
