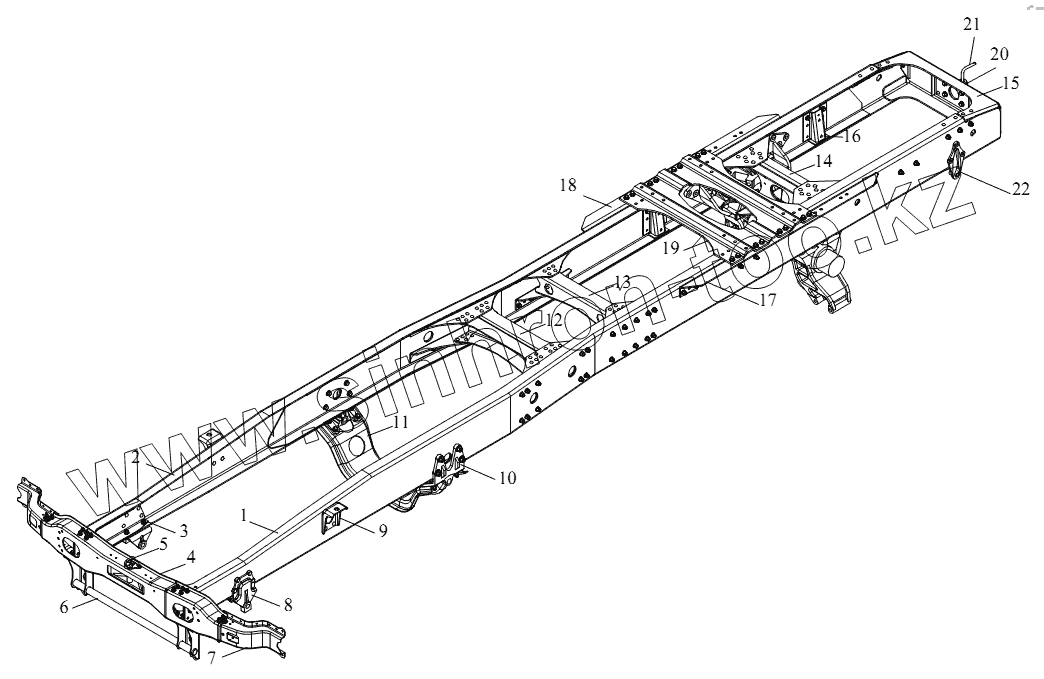

Каталог запасных частей к технике: FAW CA-4250 (P66K2T1A1EX). Рама
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| CQ32614 | CQ32614 | Гайка | |
| Q1841445T | Q1841445T | Болт | |
| 2918511-253 | 2918511-253 | Стопорный болт | |
| 2918521-242 | 2918521-242 | Гайка | |
| CQ32614 | CQ32614 | Гайка | |
| 2801093-50A | 2801093-50A | Усиленная планка-задняя поперечная балка передней рессоры | |
| 2912516-240 | 2912516-240 | Болт-для крепления задней стойки задней рессоры | |
| CQ39714 | CQ39714 | Шестигранная фланцевая гайка | |
| Q1841445T | Q1841445T | Болт | |
| 2801113-71A | 2801113-71A | Левая верхняя соединительная планка - третья поперечная балка | |
| 2801114-71A | 2801114-71A | Правая верхняя соединительная планка - третья поперечная балка | |
| 2801117-71A | 2801117-71A | Левая нижняя соединительная планка - третья поперечная балка | |
| 2801118-71A | 2801118-71A | Правая нижняя соединительная планка - третья поперечная балка | |
| Q4501234 | Q4501234 | Заклепка с полукруглой головкой | |
| Q1841445T | Q1841445T | Болт | |
| CQ32614 | CQ32614 | Гайка | |
| Q4501440 | Q4501440 | Заклепка с полукруглой головкой | |
| 2801153-73A | 2801153-73A | Левая верхняя соединительная планка средней поперечной балки | |
| 2801154-73A | 2801154-73A | Левая нижняя соединительная планка средней поперечной балки | |
| 2801157-73A | 2801157-73A | Правая верхняя соединительная планка средней поперечной балки | |
| 2801158-73A | 2801158-73A | Правая нижняя соединительная планка средней поперечной балки | |
| Q4501234 | Q4501234 | Заклепка с полукруглой головкой | |
| Q1841445T | Q1841445T | Болт | |
| CQ32614 | CQ32614 | Гайка | |
| Q1841445T | Q1841445T | Болт | |
| 2801177-242 | 2801177-242 | Опора нижней пластины балки | |
| Q4501234 | Q4501234 | Заклепка с полукруглой головкой | |
| 2801205-56B | 2801205-56B | Левая соединительная планка задней поперечной балки | |
| 2801210-56B | 2801210-56B | Правая соединительная планка задней поперечной балки | |
| 2801183-50A | 2801183-50A | Усиленная планка-задняя поперечная балка | |
| Q1841445T | Q1841445T | Болт | |
| CQ32614 | CQ32614 | Гайка | |
| 2806019-50a | 2806019-50a | Ограничительная скоба - палец | |
| 2800010-73B | 2800010-73B | Рама и опора в сборе | |
| 2801021-73B | 2801021-73B | Левая продольная балка | |
| 2801031-73B | 2801031-73B | Внутренняя усиленная планка левой продольной балки | |
| CQ39714 | CQ39714 | Шестигранная фланцевая гайка | |
| 2801022-75B | 2801022-75B | Правая продольная балка | |
| 2801032-75B | 2801032-75B | Внутренняя усиленная планка правой продольной балки | |
| Q1851445T | Q1851445T | Шестигранный фланцевый болт | |
| 2801040-73A | 2801040-73A | Усиленная планка правой продольной балки в сборе | |
| Q4501434 | Q4501434 | Полукруглая заклепка | |
| CQ32616 | CQ32616 | Гайка | |
| CQ1501240T | CQ1501240T | Шестигранный направляющий болт | |
| Q1841235T | Q1841235T | Болт | |
| CQ32612 | CQ32612 | Гайка | |
| Q1841650T | Q1841650T | Болт | |
| 2806018-50A | 2806018-50A | Запорная планка-палец | |
| cq2180825 | cq2180825 | Внутренний цилиндрический винт | |
| q40308 | q40308 | Пружинная шайба | |
| CQ32616 | CQ32616 | Гайка | |
| 2800180-71a | 2800180-71a | Передняя усиленная балка | |
| q1841230t | q1841230t | Шестигранный фланцевый болт | |
| q1841245t | q1841245t | Шестигранный фланцевый болт | |
| cq32612 | cq32612 | Фланцевая замочная гайка | |
| 7 2801075-50a | 7 2801075-50a | Конец - передняя поперечная балка | |
| Q1841230T | Q1841230T | Болт | |
| CQ32612 | CQ32612 | Гайка | |
| Q1841645T | Q1841645T | Шестигранный фланцевый болт | |
| Q1851445T | Q1851445T | Шестигранный фланцевый болт | |
| CQ32714 | CQ32714 | Фланцевая замочная гайка | |
| Q4501448 | Q4501448 | Заклепка с полукруглой головкой | |
| CQ32614 | CQ32614 | Гайка | |
| 1 | 2801025-73B | Внутренняя усиленная планка левой продольной балки в сборе | |
| 2 | 2801030-75B | Внутренняя усиленная планка правой продольной балки в сборе | |
| 3 | 2801035-73A | Усиленная планка левой продольной балки | |
| 4 | 2801070-50A | Передняя поперечная балка и устройство буксировки в сборе | |
| 5 | 2806020-50A | Палец в сборе | |
| 6 | 2801080-50a | Передняя усиленная балка в сборе | |
| 7 | 2801075-50A | Конец передней поперечной балки в сборе | |
| 8 | 2902441-56A | Передняя опора - передняя рессора | |
| 9 | 2905411-50A | Верхняя стойка-передняя амортизатор | |
| 10 | 2902450-71A | Задняя опора в сборе - передняя рессора | |
| 11 | 2801092-50A | Задняя поперечная балка-передняя рессора | |
| 12 | 2801110-71A | Третья поперечная балка в сборе | |
| 13 | 2801152-73A | Средняя поперечная балка | |
| 14 | 2801170-242 | Балка балансирной подвески в сборе | |
| 15 | 2801182-60A | Задняя поперечная балка | |
| 16 | 2801035-242 | Левая опора в сборе - подушка балансировочной подвески | |
| 17 | 2801211-73B | Соединительная планка нижнего левого седла | |
| 18 | 2801212-73B | Соединительная планка нижнего правого седла | |
| 19 | 2801213-52A | Нижник седла | |
| 20 | 2806051-116 | Сцепное устройство | |
| 21 | 2806015-116 | Палец и крепежная цепь | |
| 22 | 2916441-50A | Опора - рычаг стабилизирующего стержня задней поперечной балка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
