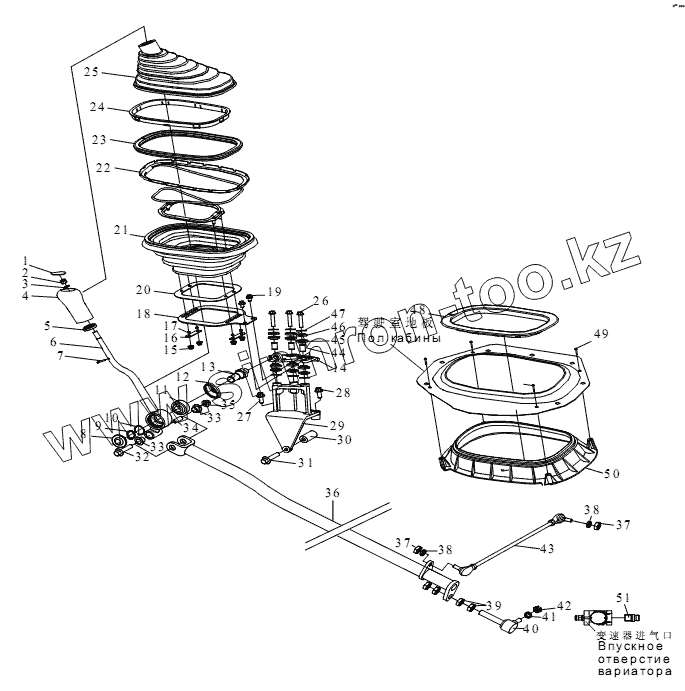

Каталог запасных частей к технике: FAW CA-4250 (P66K2T1A1EX). Механизм управления переключением скоростей
1
1
2
3
4
5
6
7
8
9
9
9
10
10
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
33
34
35
36
37
37
38
38
39
40
41
42
43
44
45
46
47
48
49
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1703017-53А | Бирка передач | |
| 2 | Q32912 | Декоративная ручка для 9-ти ступенчатой коробки передач | |
| 3 | Q40112 | Пружинная шайба | |
| 4 | 1703025А367 | Рычаг переключения передач в сборе | |
| 5 | 1703014А70А | Гнездо верхнего пылезащитного кожуха | |
| 6 | 1703021А70А | Рычаг управления | |
| 7 | Q5210430 | Цилиндрический штифт | |
| 8 | 1703015А70А | Заглушка в сборе - рычаг управления | |
| 9 | 1703027А70А | Упругое кольцо - откидной подшипник | |
| 9 | 1703028А70А | Упругое кольцо - откидной подшипник | |
| 9 | 1703029А70А | Упругое кольцо - откидной подшипник | |
| 10 | 1703022А70А | Стопорное кольцо - откидной подшипник | |
| 10 | 1703023А70А | Стопорное кольцо - откидной подшипник | |
| 10 | 1703024А70А | Стопорное кольцо - откидной подшипник | |
| 10 | 1703026А70А | Стопорное кольцо - откидной подшипник | |
| 11 | GEG20C | Откидной подшипник | |
| 12 | 1703018А70А | Пылезащитный кожух - откидной подшипник | |
| 13 | 170301ЗА70А | Упорный вал - рычаг переключения скоростей | |
| 14 | 1703071А70А | Верхняя стойка - рычаг переключением скоростей | |
| 15 | CQ32606 | Гайка | |
| 16 | 1703066А70А | Прижим - нижний пылезащитный кожух | |
| 17 | 1703068А70А | Втулка - нижний пылезащитный кожух | |
| 18 | 1703060А70А | Нижняя распорка в сборе - пылезащитный кожух | |
| 19 | Q1840812 | Болт | |
| 20 | 1703061А70А | Верхняя распорка - пылезащитный кожух | |
| 21 | 1703046А70А | Нижний пылезащитный кожух | |
| 22 | 1703050А70А | Пружина нижнего пылезащитного кожуха в сборе | |
| 23 | 1703048А70А | Застежка - нижний пылезащитный кожух | |
| 24 | 1703043А70А | Застежка - верхний пылезащитный кожух | |
| 25 | 1703041А70А | Верхний пылезащитный кожух | |
| 26 | Q1841050T | Шестигранный фланцевый болт | |
| 27 | Q1840850T | Шестигранный фланцевый болт | |
| 28 | Q1841045T | Шестигранный фланцевый болт | |
| 29 | 1703073А70А | Нижняя стойка - рычаг переключения скоростей | |
| 30 | 1703072А70А | Подкладка - нижняя стойка рычага переключения скоростей | |
| 31 | Q1840875T | Шестигранный фланцевый болт | |
| 32 | 1703081А70А | Вал - передний сцепной рычаг | |
| 33 | 1703033-4LB1 | Втулка | |
| 34 | 1703082А70А | Муфта - передний сцепной рычаг | |
| 35 | CQ32612 | Гайка | |
| 36 | 1703095-53А | Продольный рычаг в сборе | |
| 37 | CQ34110 | Гайка | |
| 38 | Q40310 | Пружинная шайба | |
| 39 | CQ35116 | Тонкая шестигранная гайка | |
| 40 | 1703145А70А | Заднее соединение в сборе | |
| 41 | Q40312 | Пружинная шайба | |
| 42 | CQ34112 | Гайка | |
| 43 | 1703110-53А | Сцепной рычаг и соединение в сборе | |
| 44 | 1703078А70А | Гильза - верхняя стойка рычага переключения скоростей | |
| 45 | 1703076А70А | Гнездо подушки - верхняя стойка рычага переключения скоростей | |
| 46 | 1703077А70А | Подушка - верхняя стойка рычага переключения скоростей | |
| 47 | 1703079А70А | Подкладка - подушка верхней стойки рычага переключения скоростей | |
| 48 | 1703036А70А | Застежка - уплотнительное гнездо в сборе | |
| 49 | CQ2764825 | Полупотайной самонарезающий винт крестообразными шлицами | |
| 50 | 1703030А70А | Уплотнительное гнездо в сборе - пол в кабине | |
| 51 | 3506301-240 | Концевой штуцер |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
