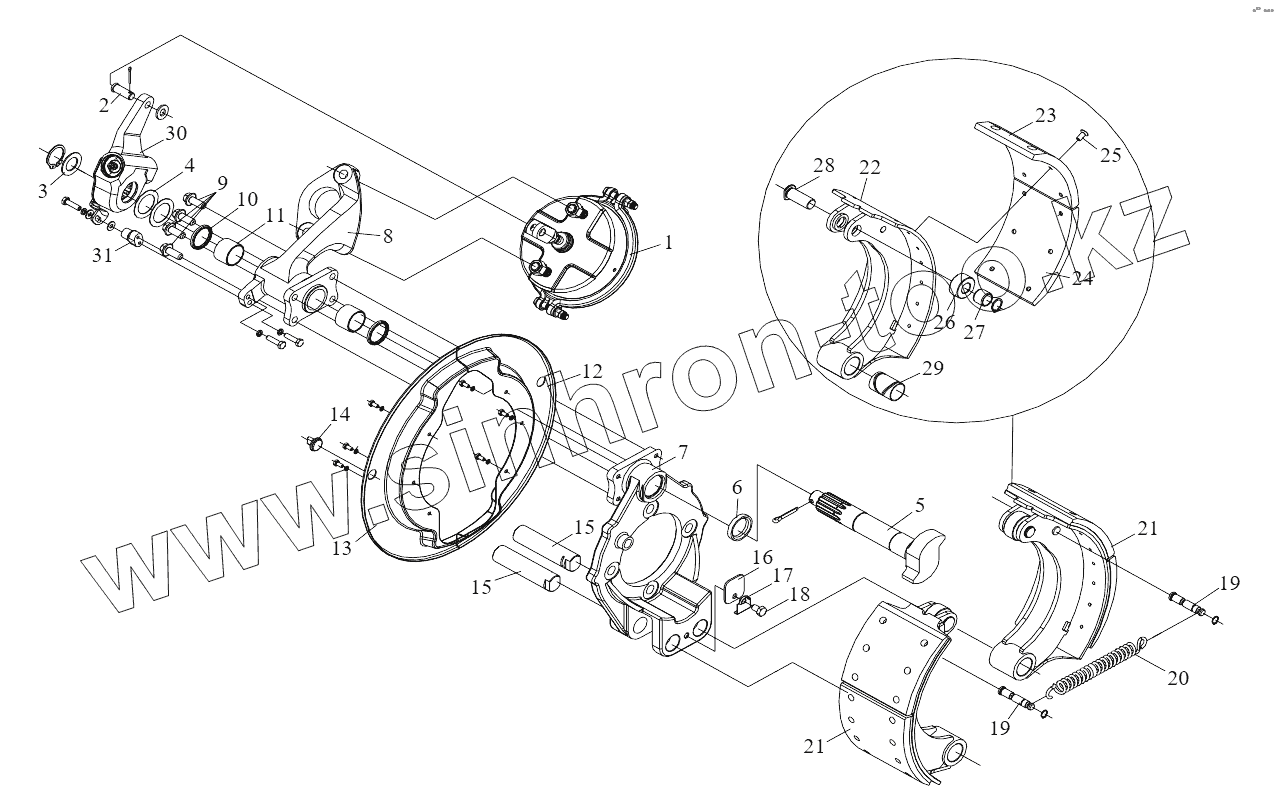

Каталог запасных частей к технике: FAW CA-4250 (P66K24T1E5). Тормоз переднего колеса
3501020D242
3501020D242
Q40308
CQ1500816
Q40306
CQ1500620
3501210D242-C00
Q43122
3501380C242
3501380C242
Q43113
Q43113
CQ1500610
Q40306
3501128C242
3501022C242
3501015D242
3501015D242
Q40114
Q5003025
Q43138
3501152C242
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
19
20
21
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3501020D242 | 3501020D242 | Тормозной механизм левого колеса переднего моста | |
| Q40308 | Q40308 | Пружинная шайба | |
| CQ1500816 | CQ1500816 | Болт | |
| Q40306 | Q40306 | Пружинная шайба | |
| CQ1500620 | CQ1500620 | Шестигранный болт | |
| 3501210D242-C00 | 3501210D242-C00 | Правый передний регулировочный рычаг тормоза | |
| Q43122 | Q43122 | Упругое стопорное кольцо для оси | |
| 3501380C242 | 3501380C242 | Левая нижняя тормозная колодка тормозного механизма переднего колеса с фрикционной накладкой | |
| Q43113 | Q43113 | Упругое стопорное кольцо для оси | |
| CQ1500610 | CQ1500610 | Болт | |
| Q40306 | Q40306 | Пружинная шайба | |
| 3501128C242 | 3501128C242 | Brake cam support | |
| 3501022C242 | 3501022C242 | Кронштейн тормоза правого переднего колеса | |
| 3501015D242 | 3501015D242 | Тормозной механизм левого колеса переднего моста в сборе | |
| Q40114 | Q40114 | Шайба | |
| Q5003025 | Q5003025 | Шплинт | |
| Q43138 | Q43138 | Упругое стопорное кольцо вала | |
| 3501152C242 | 3501152C242 | Camshaft | |
| 1 | 3519015-64А | Тормозная пневмокамера со штуцером в сборе | |
| 2 | Q5101438 | Штифт | |
| 3 | 3501251-A0S | Прокладка перегородки - регулирующий рычаг тормоза | |
| 4 | 3501156A392 | Регулировочная шайба тормоза | |
| 5 | 3501151C242 | Camshaft | |
| 6 | 3501153-A0S | Шайба - тормозной кулачковый вал | |
| 7 | 3501021C242 | Кронштейн тормозного механизма левого переднего колеса | |
| 8 | 3501127C242 | Кронштейн кулака тормозного механизма левого переднего колеса | |
| 9 | 3501038-242 | Болт | |
| 10 | 3501029-A0S | Сальник - тормозной кулачок | |
| 11 | 3501028-A0S | Втулка - тормозной кулачок | |
| 12 | 3501031-4E | Пылезащитный диск | |
| 13 | 3501032-4E | Пылезащитный диск | |
| 14 | 3501034-02 | Заглушка - отверстие проверки диска защиты от пыли | |
| 15 | 3501082-4E | Ось колодки | |
| 16 | 3501086-4E | Защитная пластина | |
| 17 | 3501087-4E | Пластина | |
| 18 | CQ1501016 | Болт | |
| 19 | 3502392BA2T | Стопор возвратной пружины | |
| 20 | 3501436-4E | Возвратная пружина тормозной колодки | |
| 21 | 3501375C242 | Левая верхняя тормозная колодка тормозного механизма переднего колеса с фрикционной накладкой | |
| 22 | 3501390С242 | Brake shoe assembly | |
| 23 | 3501406С242 | Lining I | |
| 24 | 3501407С242 | Lining II | |
| 25 | 3502408ВА2Т | Rivet for brake shoe lining | |
| 26 | 3502386ВА2Т | Roller for brake shoe | |
| 27 | 3502387ВА2Т | Bush, roller | |
| 28 | 3502394ВА2Т | Shaft, roller | |
| 29 | 3501396-4ЕА1 | Втулка передней тормозной колодки | |
| 30 | 3501205D242-C00 | Левый передний регулировочный рычаг тормоза | |
| 31 | 3501033-242 | Втулка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
