Каталог запасных частей к технике: FAW CA-4250 (P66K24T1E5). Интеркулер, трубопроводы, подвеска, защитная сетка
1
2
2
2
2
3
4
5
5
6
6
7
8
9
10
11
12
13
14
14
14
15
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
29
30
31
32
33
34
35
36
36
37
37
38

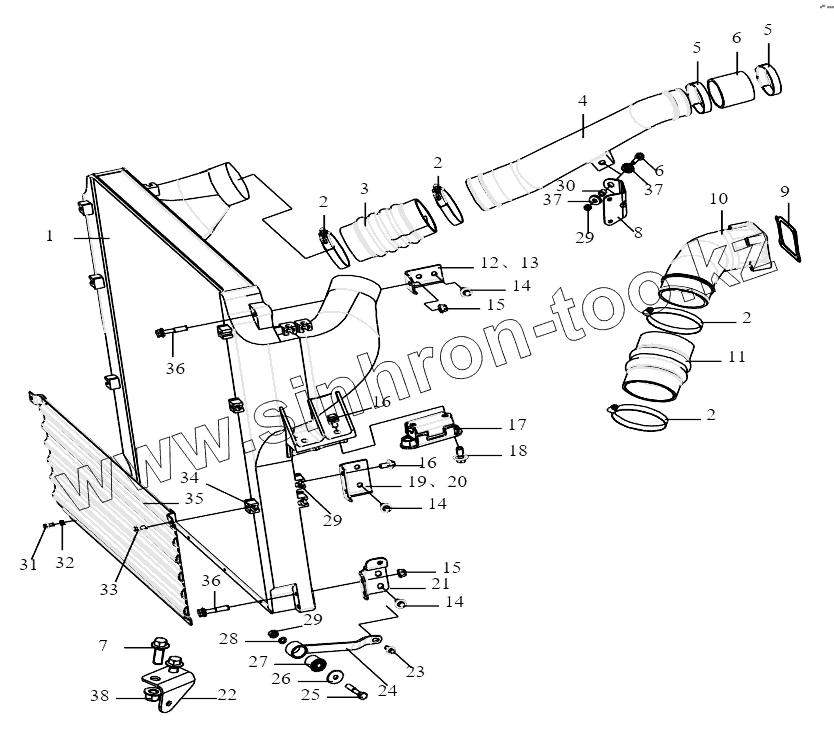

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1119010-90U | Промежуточный охладитель в сборе | |
| 2 | Т67611006А | Хомут крепления усиленного шланга | |
| 3 | 1119050-377 | Соединение с помощью сильфона в сборе | |
| 4 | 1119031-90U | Впускной воздухопровод промежуточного охладителя | |
| 5 | Т6769006А | Хомут крепления усиленного шланга | |
| 6 | 1119053К1Н | Соединительная трубка | |
| 7 | Q1841440 | Шестигранный фланцевый болт | |
| 8 | 1119046-91W | Intercooler air inlet pipe bracket | |
| 9 | 1119064-590 | Прокладка выпускного коллектора | |
| 10 | 1119062-74A | Впускной коллектор двигателя | |
| 11 | 1119055-74A | Гофрированная трубка в сборе | |
| 12 | 1119091-76A | Лево - верхняя стойка промежуточного охладителя | |
| 13 | 1119092-76A | Правый верхний кронштейн промежуточного охладителя | |
| 14 | CQ1461020 | Болт | |
| 15 | CQ32610 | Шестигранная гайка | |
| 16 | CQ1461025 | Болт | |
| 17 | 1302030-61С | Сухарь подвески радиатора в сборе | |
| 18 | Q1841225 | Болт М12x25 | |
| 19 | 1119097-76A | Левый средний кронштейн промежуточного охладителя | |
| 20 | 1119098-76A | Правый средний кронштейн промежуточного охладителя | |
| 21 | 111908590-51W | Левый правый нижний кронштейн интеркулера в сборе | |
| 22 | 130204344-51W | Кронштейн левой правой натяжной пластины | |
| 23 | Q1840816 | Болт | |
| 24 | 1302040-51W | Анкерная пластина радиатора в сборе | |
| 25 | CQ1501055 | Шестигранный направляющий болт | |
| 26 | 1302052-01 | Шайба | |
| 27 | 1302050-01 | Крепление тяги в сборе | |
| 28 | Q40310 | Пружинная шайба | |
| 29 | CQ34010 | Гайка | |
| 30 | 1119127-1063 | Bushing | |
| 31 | Q1840612 | Фланцевый шестигранный болт | |
| 32 | CQ34006 | Шестигранная гайка | |
| 33 | Q1840816 | Болт | |
| 34 | CQ34008 | Гайка | |
| 35 | 1310050-90U | Сеточная перегородка+Н994 в сборе | |
| 36 | CQ1461055 | Комбинированный болт | |
| 37 | 1119125-1063 | Cushion assembly-intercooler | |
| 38 | CQ32614 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
