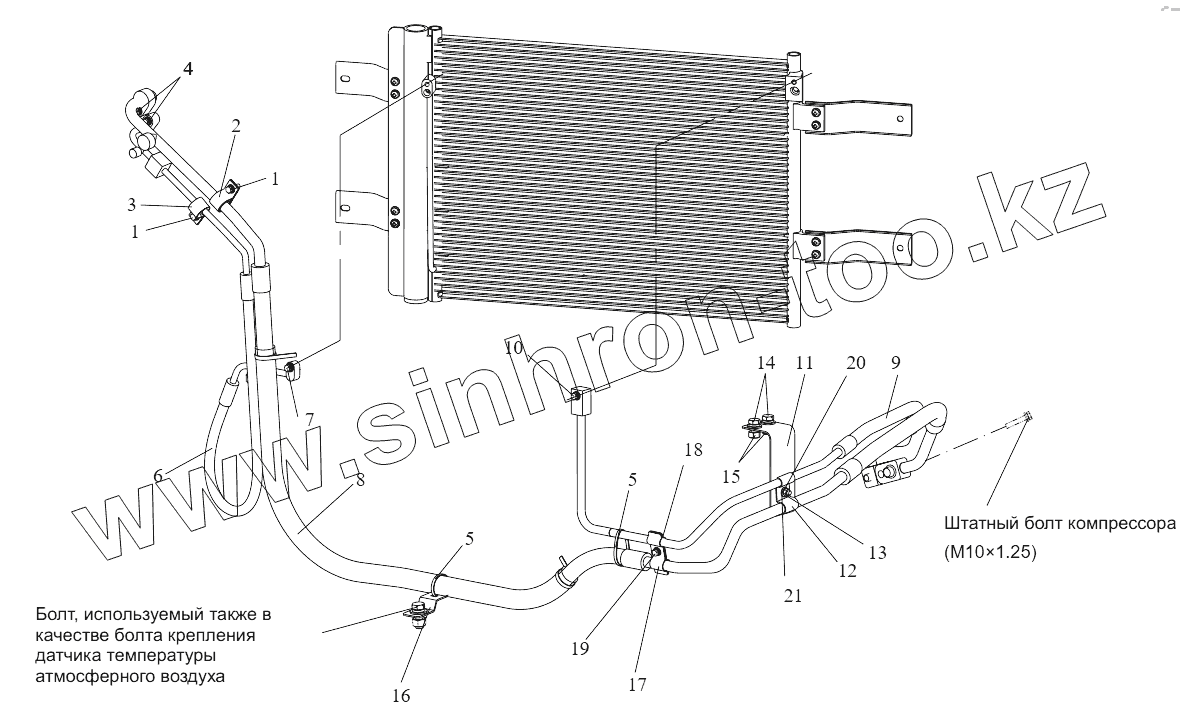

Каталог запасных частей к технике: FAW CA-4250 (P66K24T1E5). Фреоновый трубопровод

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
Позиция на иллюстрации Заводской номер детали Название детали
1 CQ1460612 Комбинированный болт
2 8108075-50А Кольцевой хомут в сборе Е
3 8108065-50А Кольцевой хомут в сборе А
4 CQ1460625 Болт
5 Т67427946 Пластмассовая бандажная лента
6 8108130-81W-C00 Гибкий трубопровод высокого давления в сборе между конденсатором и охладителем
7 CQ1460630 Комбинированный болт
8 8108060-90U-C00 Гибкий трубопровод низкого давления в сборе между охладителем и компрессором
9 8108080-90U-C00 Гибкий трубопровод высокого давления в сборе между компрессором и конденсатором
10 CQ1460635 Болт
11 8108155-90U Кронштейн крепления фреоновой трубки в сборе
12 8108153-90U Двухтрубный хомут
13 CQ34006 Шестигранная гайка
14 CQ1461025 Болт
15 CQ34010 Гайка
16 8108121-90U Кронштейн
17 8108076-742 Трубный зажим
18 8108075-742 Трубный зажим в сборе
19 CQ1460616 Болт
20 Q40306 Пружинная шайба
21 Q40106 Шайба
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
