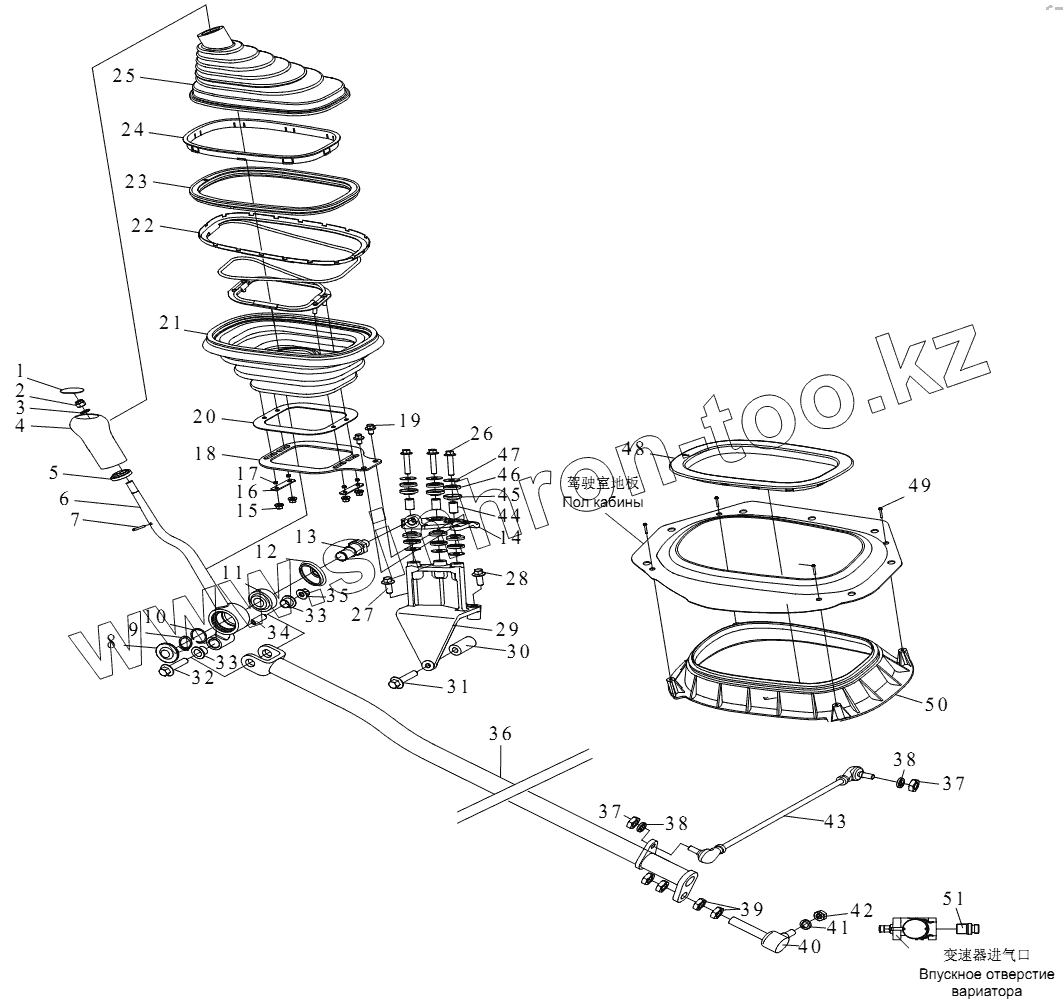

Каталог запасных частей к технике: FAW CA-4180 (P66K2A). Механизм управления переключением скоростей
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
33
34
35
36
37
37
38
38
39
40
41
42
43
44
45
46
47
48
49
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1703026A70A | 1703026A70A | Стопорное кольцо-откидной подшипник | |
| 1703024A70A | 1703024A70A | Стопорное кольцо-откидной подшипник | |
| 1703023A70A | 1703023A70A | Стопорное кольцо-откидной подшипник | |
| 1703029A70A | 1703029A70A | Упругое кольцо-откидной подшипник | |
| 1703028A70A | 1703028A70A | Упругое кольцо-откидной подшипник | |
| 1 | 1703017-53A | Бирка передач | |
| 2 | Q32912 | Декоративная ручка для 9-ти ступенчатой коробки передач | |
| 3 | Q40112 | Пружинная шайба | |
| 4 | 1703025A367 | Защитная прокладка рукоятки переключения передач | |
| 5 | 1703014A70A | Гнездо верхнего пылезащитного кожуха | |
| 6 | 1703021A70A | Рычаг управления | |
| 7 | Q5210430 | Цилиндрический штифт | |
| 8 | 1703015A70A | Заглушка в сборе-рычаг управления | |
| 9 | 1703027A70A | Упругое кольцо-откидной подшипник | |
| 10 | 1703022A70A | Стопорное кольцо-откидной подшипник | |
| 11 | GEG20C | Откидной подшипник | |
| 12 | 1703018A70A | Пылезащитный кожух-откидной подшипник | |
| 13 | 1703013A70A | Упорный вал-рычаг переключения скоростей | |
| 14 | 1703071A70A | Верхняя стойка-рычаг переключением скоростей | |
| 15 | CQ32606 | Гайка | |
| 16 | 1703066A70A | Прижим-нижний пылезащитный кожух | |
| 17 | 1703068A70A | Втулка-нижний пылезащитный кожух | |
| 18 | 1703060A70A | Нижняя распорка в сборе-пылезащитный кожух | |
| 19 | Q1840812 | Болт | |
| 20 | 1703061A70A | Верхняя распорка-пылезащитный кожух | |
| 21 | 1703046A70A | Нижний пылезащитный кожух | |
| 22 | 1703050A70A | Пружина нижнего пылезащитного кожуха в сборе | |
| 23 | 1703048A70A | Застежка-нижний пылезащитный кожух | |
| 24 | 1703043A70A | Застежка-верхний пылезащитный кожух | |
| 25 | 1703041A70A | Верхний пылезащитный кожух | |
| 26 | Q1841050T | Шестигранный фланцевый болт | |
| 27 | Q1840850T | Шестигранный фланцевый болт | |
| 28 | Q1841045T | Шестигранный фланцевый болт | |
| 29 | 1703073A70A | Нижняя стойка-рычаг переключения скоростей | |
| 30 | 1703072A70A | Подкладка-нижняя стойка рычага переключения скоростей | |
| 31 | Q1840875T | Шестигранный фланцевый болт | |
| 32 | 1703081A70A | Вал-передний сцепной рычаг | |
| 33 | 1703033-4LB1 | Втулка | |
| 34 | 1703082A70A | Муфта-передний сцепной рычаг | |
| 35 | CQ32612 | Гайка | |
| 36 | 1703095-53A | Продольный рычаг в сборе | |
| 37 | CQ34110 | Гайка | |
| 38 | Q40310 | Пружинная шайба | |
| 39 | CQ35116 | Тонкая шестигранная гайка | |
| 40 | 1703145A70A | Заднее соединение в сборе | |
| 41 | Q40312 | Пружинная шайба | |
| 42 | CQ34112 | Гайка | |
| 43 | 1703110-53A | Сцепной рычаг и соединение в сборе | |
| 44 | 1703078A70A | Гильза-верхняя стойка рычага переключения скоростей | |
| 45 | 1703076A70A | Гнездо подушки-верхняя стойка рычага переключения скоростей | |
| 46 | 1703077A70A | Подушка-верхняя стойка рычага переключения скоростей | |
| 47 | 1703079A70A | Подкладка-подушка верхней стойки рычага переключения скоростей | |
| 48 | 1703036A70A | Застежка-уплотнительное гнездо в сборе | |
| 49 | CQ2764825 | Полупотайной самонарезающий винт крестообразными шлицами | |
| 50 | 1703030A70A | Уплотнительное гнездо в сборе-пол в кабине | |
| 51 | 3506301-240 | Концевой штуцер |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
