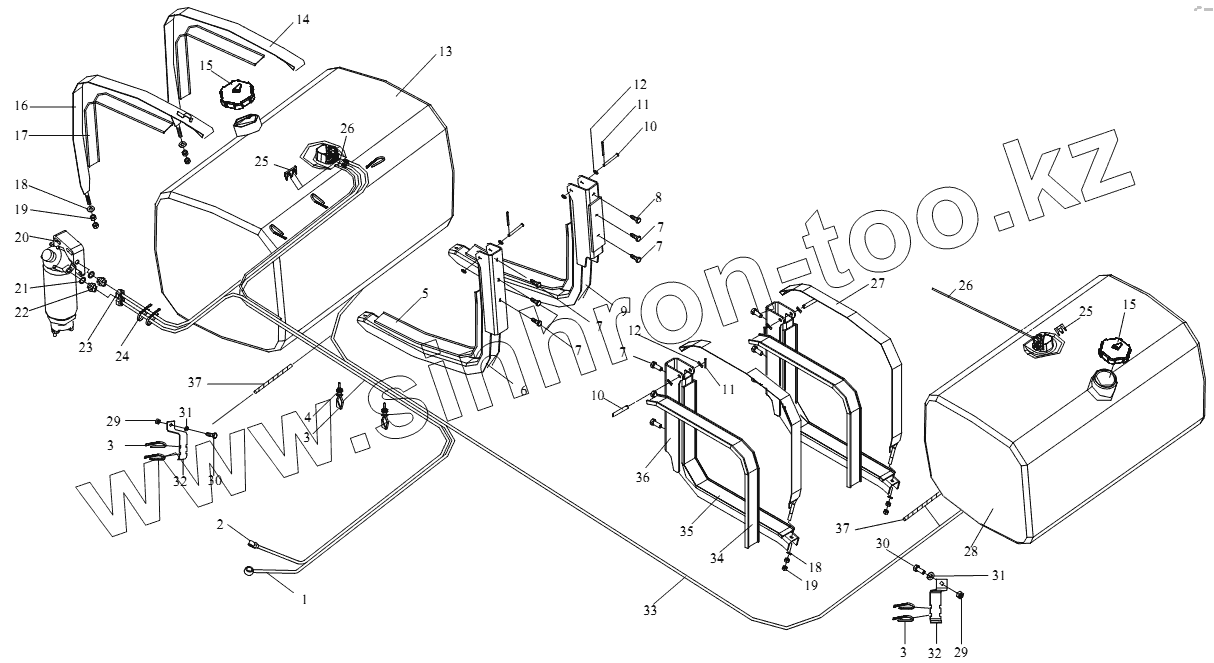

Каталог запасных частей к технике: FAW CA-4180 (P66K22A). Топливный бак и топливная магистраль

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
3
4
5
6
7
7
7
7
7
8
9
10
10
11
11
12
12
13
14
15
15
16
17
18
18
19
19
20
21
22
23
24
25
25
26
26
27
28
29
29
30
30
31
31
32
32
33
34
35
36
37
37
Позиция на иллюстрации Заводской номер детали Название детали
1 1104130-76А Впускной топливопровод в сборе от фильтра грубой очистки до насоса
2 1104250-76А Обратный топливопровод в сборе
3 3724115-240 Пластиковая лента
4 3724114-240 Держатель зажима для ленты
5 1101117С50А Прокладка - кронштейн топливного бака
6 1101105С50А Передний кронштейн в сборе - топливный бак
7 2403083-04В1 Болт полуоси
8 1101133-363 Болт-для крепления кронштейна топливного бака
9 1101205-55А Задний кронштейн в сборе - топливный бак
10 Q5101485 Штифт
11 Q5004030 Штифт
12 Q40114 Шайба
13 1101010-58А Бак в сборе
14 1101135С50А Зажимный ремень в сборе - топливный бак
15 1103010-59А Крышка топливного бака в сборе
16 1101130С50А Передняя бандажная лента в сборе - топливный бак
17 1101134С50А Прокладка - зажимный ремень
18 Q40112 Пружинная шайба
19 CQ34012 Гайка
20 1105010А50А Топливный фильтр грубой очистки в сборе
21 CQ72318T5 Уплотнительное кольцо
22 1104622-365 Переходное соединение-к топливному фильтру
23 1104120-55А Впускной топливопровод в сборе от топливного бака до топливного фильтра грубой очистки
24 3724015-240 Пластмассовый хомут
25 1104266-365 Ограничитель
26 1104301-50А Впускной и выпускной трубопроводы
27 1101135В50А Бандажная лента в сборе - топливный бак
28 1101010А58А Бак в сборе
29 CQ34014 Гайка
30 CQ1501445 Болт
31 Q40314 Пружинная шайба
32 3506423-81В Стойка трубного пучка
33 1104110-58А Впускной топливопровод в сборе - к главному и вспомогательному бакам
34 1101134В50А Прокладка - бандажная лента
35 1101117В50А Подкладка - кронштейн
36 1101105-58А Кронштейн в сборе - топливный бак
37 3506263-271 Втулка (гильза) с резьбой
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
