Каталог запасных частей к технике: FAW CA-3312 (P2K2LT4E). Тормозная магистраль

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
5
5
5
5
5
6
6
6
6
6
6
7
7
7
7
7
8
8
8
8
9
10
11
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
30
31
32
32
32
33
34
34
35
35
35
35
36
37
38
39
40
41
42
42
42
43
43
43
44
44
44
45
45
46
47
47
48
48
49
50
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
80
80
81
81
82
83
83
83
84
84
84
84
84
84
84
84
84
84
84
84
84
84
84
85
85
85
85
85
85
85
85
85
85
85
85
85
85
86
86
87
88
88
88
89
89
89
89
89
90
90
90
90
91
92
93
94
94
94
94
95
95
95
95
96
97
98
99
99
100
100
100
101
101
101
102
102
102
103
104
105
106

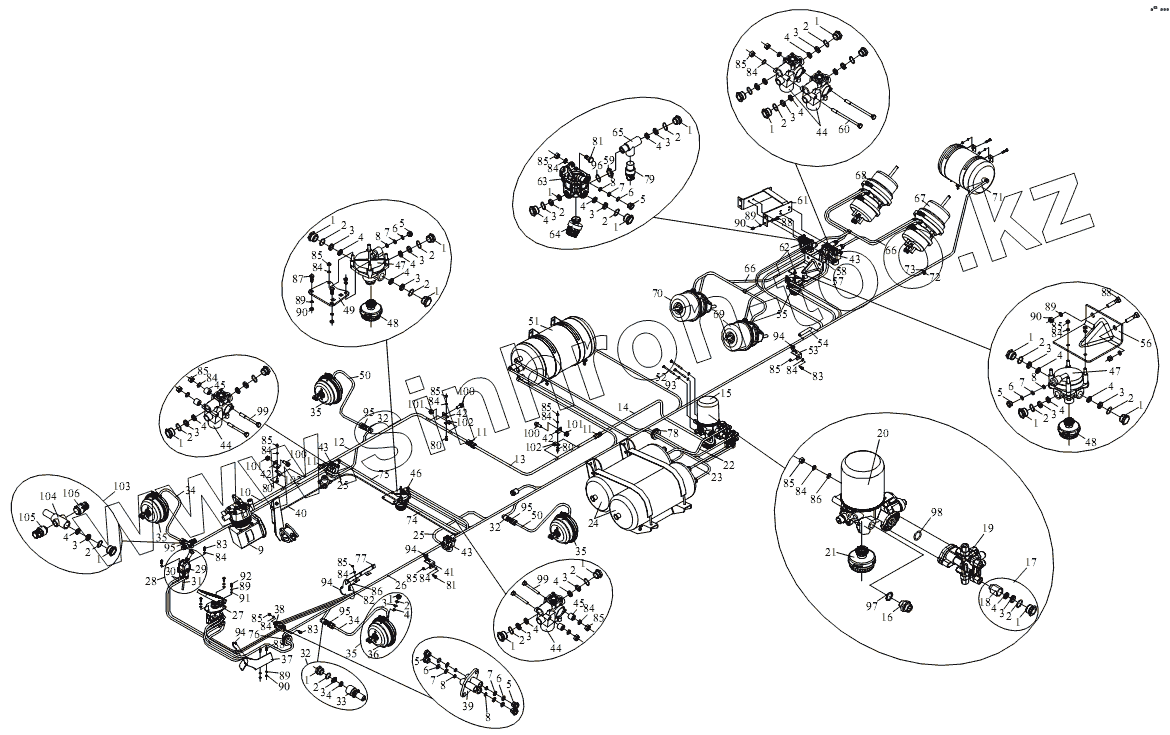

Позиция на иллюстрации Заводской номер детали Название детали
1 3513406-50А Втулка
2 3513408-50А Уплотнительное кольцо
3 3513407-50А Рым
4 3513403-50А Уплотнительное кольцо
5 3506406-50А Втулка
6 3506408-50А Уплотнительное кольцо
7 3506407-50А Рым
8 3506403-50А Уплотнительное кольцо
9 3509010-435 Воздушный компрессор
10 3506205-435 Передний пневмопровод воздушного компрессора в сборе
11 3506214-50А Непосредний штуцер
12 3506210-456 Средний первый воздушный трубопровод в сборе - просоединение с воздушным компрессором
13 3506215-456 Средний второй воздушный трубопровод в сборе - воздуный компрессор к воздушной сушилке
14 3506220-456 задний воздушный трубопровод в сборе - воздуный компрессор к воздушной сушилке
15 3515010-523 Элемент пневмопровода со штуцером
16 3506204-50А Штуцер - секция обработки воздуха
17 3515410-469 Переходный штуцер в сборе
18 3515409-469 Переходный штуцер
19 3515025-73А Четырехконтурный защитный клапан в сборе
20 3511010-73А Воздушный сушильный резервуар в сборе
21 3515025-523 Глушитель в сборе
22 3506220-487 Пневмопровод в сборе
23 3506225-487 Пневмопровод в сборе
24 3513015-371 Воздушный резервуар с блоком клапана в сборе
25 3506270-522 Впускной воздушный трубопровод в сборе - электромагнитный клапан к тормозной пневматической камере
26 3506100-604 Трубопровода в сборе пример
27 3514105-362 Тормозной клапан
28 3508105-436 Клапан с пневмопроводами
29 3508020-240 Клапан
30 3506200-436 Ручной тормоз
31 3506470-240 Выпускной клапан
32 3506415-367 Штуцер
33 3506416-367 Штуцер
34 3506030-242 Перевозочный воздушный шланг первого тормоза в сборе
35 3519110-363 Пружинный тормозной цилиндр с переносным соединением в сборе
36 3519115-363 Передняя тормозная палата в сборе
37 3506101-367 Держатель
38 3506400-385 Многоканальное соединения
39 3506404-367 Многоканальное соединение
40 3506815-367 Пневмопровод в сборе
41 3506423-352 Стойка трубопроводов
42 3506422-50А Стойка - для крепления хомута воздушного трубопровода
43 3550335-362 Электромагнитный клапан
44 3550310-50А Электромагнитный клапан системы АBS в сборе
45 3550328-522 Прокладный кусок для электромагнитного клапана ABS
46 3518015-523 Ускорительный клапан в сборе
47 3518015-50А Последовательный клапан в сборе
48 3518025-523 Глушитель в сборе
49 3518012-382 Держатель ускорительного клапана
50 3506040-362 Тормозной рукав в сборе - передний тормоз
51 3513210-382 Двухконтурный воздушный резервуар со штуцером в сборе
52 3515240-453 Болт
53 3506421-242 Кронштейн пневмопровода
54 3506263-242 Кожух
55 3518010-523 Ускорительный клапан о глушителем в сборе
56 3518012-369 Кронштейн
57 3506510-73А Впускной воздушный трубопровод в сборе - передний последовательный клапан к левой ABS
58 3506520-73А Впускной воздушный трубопровод в сборе - передний последовательный клапан к правой ABS
59 3511012-1H Уплотнение
60 3550336-367 Болт крепления электромагнитного клапана
61 3550012-368 Кронштейн электромагнитный клапана
62 3516020-523 Ускорительный клапан
63 RL3518GB-J110 Ручной последовательный клапан в сборе
64 RL3518GB-J012 Глушитель в сборе
65 3516311-368 Штуцер
66 3506300-523 Пневмопроводы
67 3530015-523 Левый пружинный тормозной цилиндр в сборе
68 3530020-523 Правый пружинный тормозной цилиндр в сборе
69 3530025-523 Левый пружинный тормозной цилиндр в сборе
70 3530030-523 Правый пружинный тормозной цилиндр в сборе
71 3513090-368 Ресивер с клапаном в сборе
72 3506426-240 Кронштейн
73 3506427-240 Зажим
74 3506260-522 Впускной воздушный трубопровод в сборе - левый
75 3506265-522 Впускной воздушный трубопровод в сборе - последовательное соединение переднего моста
76 1104261-260 Резиновое защитное кольцо
77 3406046-367 Держатель трубки
78 3724031К1Н Резиновое защитное кольцо
79 3757050-435 Выключатель индикации ручного тормоза в сборе
80 CQ1500820 Болт
81 CQ1500830 Болт
82 CQ1500835 Болт
83 CQ1500840 Болт
84 Q40308 Пружинная шайба
85 CQ34008 Гайка
86 Q40108 Шайба
87 CQ1501025 Болт
88 CQ1501035 Болт
89 Q40310 Пружинная шайба
90 CQ34010 Гайка
91 Q40110 Шайба
92 CQ1511025 Болт
93 Q40312 Пружинная шайба
94 Т67427946 Пластмассовая бандажная лента
95 CQ35320 Гайка
96 Q7342426E Резиновое уплотнительное кольцо круглого сечения
97 CQ72322 Уплотнительное кольцо
98 CQ7343258A Резиновое уплотнительное кольцо круглого сечения
99 CQ15008110 Шестигранный загибочный болт
100 Q1841435 Шестигранный фланцевый болт
101 CQ32614 Гайка
102 Q68618 Однотрубчатый хомут
103 3506415-612 Четырехходовое соединение в сборе
104 3506416-612 Четырехходовое соединение
105 3720010-55А Выключатель тормоза
106 3720010-417 Выключатель тормоза
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
