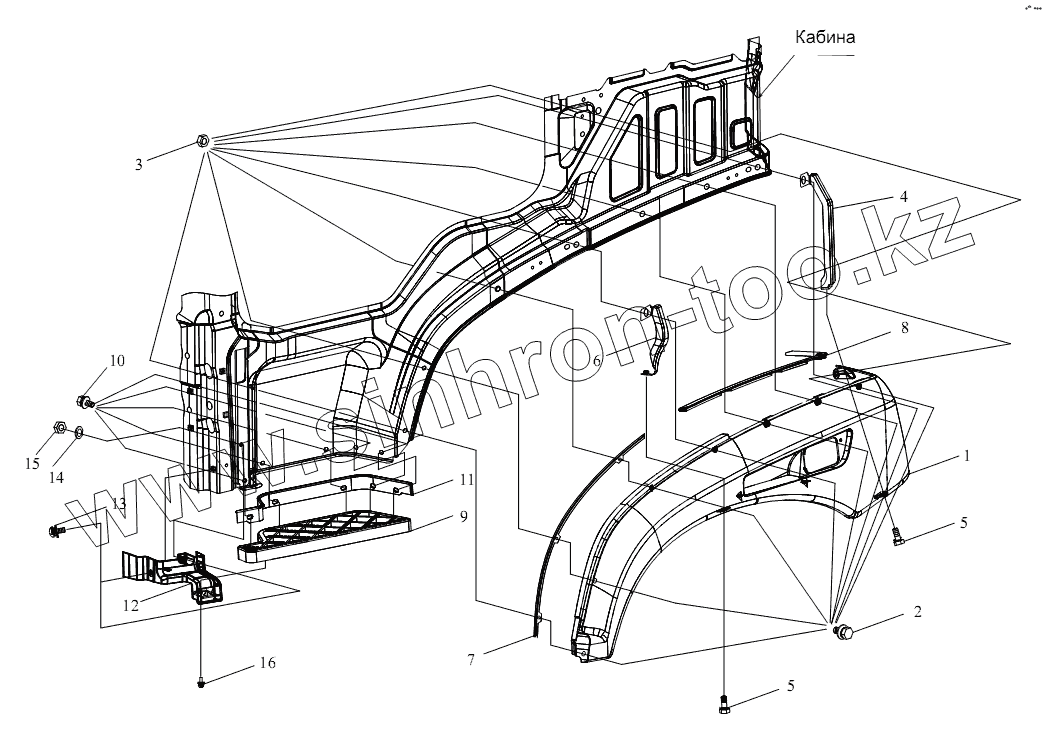

Каталог запасных частей к технике: FAW CA-3312 (P2K2LT4E). Крылья

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
4
4
5
5
6
6
7
7
8
8
9
9
10
11
11
12
12
13
14
15
16
Позиция на иллюстрации Заводской номер детали Название детали
1 5103018Е109 Правое крыло
1 5103017Е109 Левое крыло
2 CQ1460825 Болт
3 CQ34008 Гайка
4 5103025Е109 Усилительная плита А в сборе - левое крыло
4 5103030Е109 Усилительная плита А в сборе - правое крыло
5 CQ1460610 Болт
6 5103035Е109 Усилительная плита В в сборе - левое крыло
6 5103040Е109 Усилительная плита В в сборе - правое крыло
7 5103191Е109 Передняя уплотнительная плёнка левой крыльевой плиты
7 5103192Е109 Передняя уплотнительная плёнка правой крыльевой плиты
8 5103194Е109 Задняя уплотнительная плёнка правой крыльевой плиты
8 5103193Е109 Задняя уплотнительная плёнка левой крыльевой плиты
9 5103267А109 Левая ножная педаль 2 - ой ступени
9 5103268А109 Правая ножная педаль 2 - ой ступени
10 CQ1460820 Установочное место для болта
11 5103261Е109 Уплотнительная плёнка левой ножной педали второй степени
11 5103262Е109 Уплотнительная плёнка правой ножной педали второй степени
12 5103217Е109 Верхняя декоративная покрышка левой двухступенчатой подножки
12 5103218Е109 Верхняя декоративная покрышка правой двухступенчатой подножки
13 Q2360616 Винт
14 Q40106 Шайба
15 CQ34006 Шестигранная гайка
16 Q2360510 Винт
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
