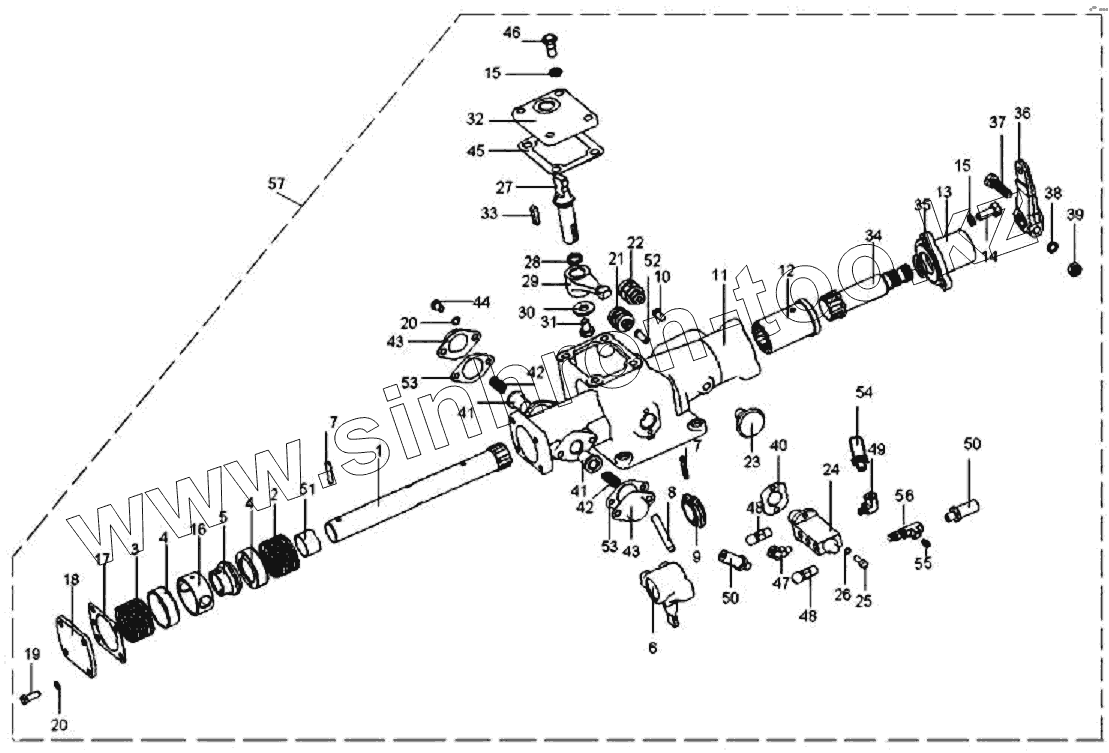

Каталог запасных частей к технике: FAW CA-3312 (P2K2B2T4A2Z). Управляющий механизм
1
2
3
4
4
5
6
7
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
41
42
42
43
43
44
45
46
47
48
49
49
50
50
51
52
53
53
54
55
56
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | F99679-3 | Вал | |
| 2 | F96036-1 | Пружина | |
| 3 | F99983-1 | Пружина | |
| 4 | F99673 | Чашка пружины | |
| 5 | F99675 | Втулка разделительная | |
| 6 | F99585-1 | Вилка | |
| 7 | Х11491 | Цилиндровый палец 6x36.5 GB879 - 86 | |
| 8 | С03030 | Цилиндрический штифт 10x50 | |
| 9 | F99681 | Блок управления переключателя передачи заднего хода | |
| 10 | F99702-1 | Штифт переключателя нейтрального положения | |
| 11 | JS100-1702051-3 | Картер двойного Н-образного управляющего устройства | |
| 12 | С03031-1 | Втулка шлица | |
| 13 | С03033-2 | Крышка покрышки | |
| 14 | Q150B1025 | Болт | |
| 15 | Q40310 | Пружинная шайба | |
| 16 | F99674 | Втулка разделительная | |
| 17 | F99672 | Прокладка | |
| 18 | F99666 | Торцевая крышка | |
| 19 | GB5782-86 | Болт | |
| 20 | GB859-87 | Пружинная шайба | |
| 21 | 79100710068 | Включатель нейтрали | |
| 22 | 990.12.71.0041 | Выключатель давления | |
| 23 | 15276 | Вентиляционная пробка | |
| 24 | F99660 | Блок переключения передач | |
| 25 | GB70-85 | Винт | |
| 26 | GB93-87 | Пружинная шайба | |
| 27 | С03038-1 | Отводка для переключения передач | |
| 28 | HG4-333-66 | Резиновое уплотнительное кольцо круглого сечения | |
| 29 | С03035-1 | Соединение выбора ступени | |
| 30 | С03039-1 | Шайба | |
| 31 | Q170B1016 | Болт | |
| 32 | С03036-11 | Крышка окошка | |
| 33 | Q5510628 | Шпонка | |
| 34 | С03032-3 | Соединение переключения передач | |
| 35 | F91444 | Сальник | |
| 36 | F96035-16 | Наружный рычаг переключения передач | |
| 37 | GB5785-86 | Болт | |
| 38 | GB93-87 | Пружинная шайба | |
| 39 | GB6171-86/M10*l | Маленький шестигранный болт M10x1 | |
| 40 | F91353 | Прокладка | |
| 41 | F99670 | Палец | |
| 42 | F96037-2 | Пружина | |
| 43 | F96141 | Крышка нажимной пружины | |
| 44 | GB5782-86 | Болт | |
| 45 | С03037-1 | Прокладка окошка | |
| 46 | С03040-1 | Стопорный болт | |
| 47 | 12880 | Штуцер | |
| 48 | 7935 | Вентиляционная заглушка | |
| 49 | 12845 | Штуцер | |
| 50 | 55518 | Воздушная труба | |
| 51 | F91345 | Втулка | |
| 52 | 15899 | Штифт переключателя | |
| 53 | F96140 | Прокладка | |
| 54 | 55523 | Воздушная трубка | |
| 55 | Q618B01 | Резьбовая заглушка | |
| 56 | С03052 | Штуцер | |
| 57 | А-С03001-3 | Управляющий механизм |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
