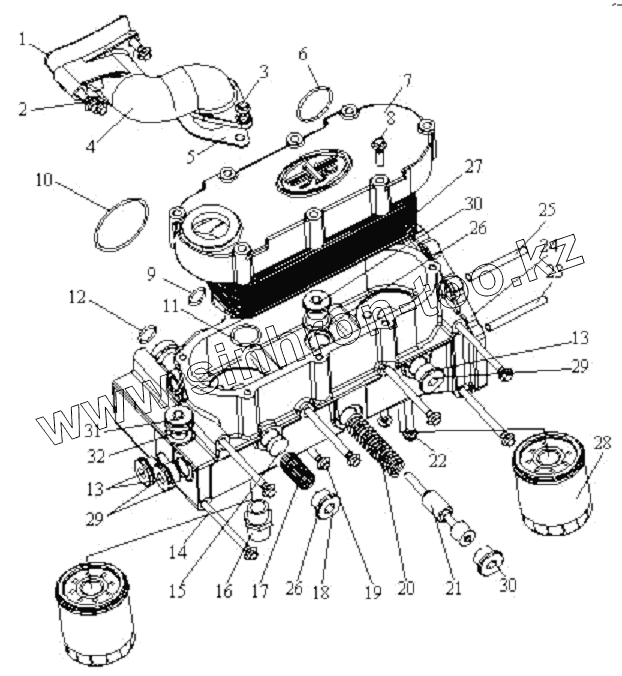

Каталог запасных частей к технике: FAW CA-3312 (P2K2B2T4A2Z). Масляный охладитель
zoom-in
zoom-out
enlarge
shrink
circle-right
circle-left
file-text2
info
cart
Тип техники
Не выбрано
Легковые автомобили
Грузовые автомобили и прицепы
Автобусы
Сельхозтехника
Спецтехника
Двигатели
Мототехника
Марка
Не выбрано
BAW
DAF
DongFeng
FAW
Foton
HOWO
Hyundai
IVECO
JAC Motors
LGMG
MAN
Shaanxi
SITRAK
Studebaker
Tata
Volvo
Автокомпонент Плюс
БелАЗ
Брянский Арсенал
ГАЗ
ЗИЛ
КАЗ
Камский автозавод
КрАЗ
Мадара
МАЗ
МЗКТ
МоАЗ
Нефтекамский автозавод
Ставропольский Завод АвтоПрицепов
ТАТРА
Тонар
УралАЗ
ЧМЗАП
Модель
Не выбрано
Altay-3310 (2009)
CA 3250 P66K2T1E5 (2017)
CA 3250 серии J6 (2012)
CA 3310 серии J6 (2012)
CA 4250 P66K24T1E (2017)
CA 5250 (GJBP66K2T1E4) (2014)
CA 5250 (JSQP64K1T1E4) (2014)
CA-1083 (2007)
CA-3250-P66K2L0BT1E4Z (2018)
CA-3250-P66K2L1BT1E4Z (2018)
CA-3250-P66K2L2BT1E4Z (2018)
CA-3252 (2005)
CA-3252 (P2K2BT1A) (2008)
CA-3252 (P2K2T1A) (2009)
CA-3312 (P2K2B2T4A2Z) (2011)
CA-3312 (P2K2LT4E) (2008)
CA-4180 (P66K22A) (2008)
CA-4180 (P66K2A) (2008)
CA-4250 (P66K22T1A1EX) (2008)
CA-4250 (P66K24T1E5) (2017)
CA-4250 (P66K2T1A1EX) (2008)
CA3250 (P66K24L1TE5Z) (2022)
CA3250 (P66K24T1E5) (2022)
CA3251 (P66K2L2T1E5Z) (2017)
CA3310 (P66K24T4E5) (2017)
CA3311 (2020)
CA4180 (P77K25E5) (2022)
Схема
>
Не выбрано
Передняя подвеска кабины
Задняя подвеска кабины
Гидравлическая опора и управляющий механизм опрокидывания кабины
Крылья
Задний грязезащитный козырек
Ножная педаль
Коврик
Компоненты щитка приборов (I)
Компоненты щитка приборов (II)
Компоненты щитка приборов (III)
Верхняя отделочная плита переднего ветрового стекла
Уплотнительная пленка внешней панели ветрового стекла
Нижняя отделочная плита переднего ветрового стекла
Дворник
Ветровое стекло и уплотнитель
Омыватель ветрового стекла
Передняя боковая внешняя панель
Переднее оперение
Замок чеки
Рычаг включения внешней панели
Боковое окошко
Боковое окошко
Противосолнечный козырек покрышки
Боковой отделочный колпак покрышки
Компоненты вспомогательного щитка приборов
Щиток бокового оперения
Интерьер заднего оперения
Внутрений щиток покрышки
Окна заднего оперения
Дверь в сборе
Интерньер двери
Стекло и уплотнитель двери
Замковой механизм двери
Водительское сиденье
Переднее сиденье
Спальное место
Отопление
Магистраль отопления
Охладительный компрессор
Охлаждающее устройство
Перевозочный трубопровод фреона, конденсатор, резервуар
Внутреннее зеркало заднего вида
Левое внешнее зеркало заднего вида
Правое внешнее зеркало заднего вида
Зеркало верхнего вида
Левый противосолнечный козырек
Правый противосолнечный козырек
Ремень безопасности
Вспомогательная рама в сборе
Фургон в сборе
Вводный механизм подогревателя отработанных газов в сборе
Боковое ограждение в сборе
Заднее ограждение в сборе
Стойка топливного бака в сборе
Крепежный механизм в сборе
Топливный цилиндр «Хайао» и схема установки системы
Штуцер
Двигатель (правый рис.)
Двигатель (левый рис.)
Подвеска двигателя
Подвеска двигателя
Присоединение с рамой
Элементы блока цилиндров
Элементы блока головки цилиндров
Головка цилиндров в сборе
Покрышка головки цилиндров
Поршень, шатун
Коленчатый вал, шкив и маховик
Кулачковый механизм
Трансмиссионная система
Газораспределительная система
Выпускной трубопровод
Масляный диск
Заправочное масляное отверстие и масляная рейка
Масляный сборник
Масляный насос
Масляный охладитель
Вентиляция коробки коленчатого вала
Центробежный масляный фильтр
Топливный бак и топливная магистраль
Управляющий механизм акселератора
Воздушный фильтр
Топливный фильтр грубой очистки
Топливный фильтр тонкой очистки
Система маслопитания
Система турбонаддува
Промежуточный охладитель, трубопровод
Выпускная система
Радиатор, подвеска, магистраль, чехол вентилятора
Шлюз
Термостат, водяной насос, стойка вентилятора
Передние шкивы
Расширительный бак, крышка заливного отверстия, магистраль
Вентилятор и муфта вентилятора
Выпускной тормозной клапан
Сцепление
Управляющий механизм сцепления
Управляющий механизм переключения передач
Управляющий механизм
Цилиндр вспомогательной коробки
Управляющая магистраль КПП
Сцепление и корпус КПП
1-ая ось
2-ая ось
Левая и правая средние оси
Средняя ось передачи заднего хода
Тормоз промежуточного вала
Верхняя крышка
Регулятор воздушного фильтра
Приводная шестерня вспомогательной коробки
Ведущий вал вспомогательной коробки
Левая, правая средние оси вспомогательной коробки
Задняя крышка
Сброс мощности QH50 (шлицевой заставленный тип)
Приложение
Карданный вал заднего моста
Карданный вал среднего моста
Средний карданный вал среднего моста
Задний мост (мост с колесными редукторами R16T230W)
Средний мост (мост с колесными редукторами R16T230W)
Колесный редуктор (мост с колесными редукторами R16T230W)
Ступица заднего колеса с тормозным барабаном (с ABS, мост с колесными редукторами R16T230W)
Тормоз среднего моста (двойной мост d.410x220, переменное сечение, тормоз разъемного типа, мост R16T230W)
Тормоз заднего моста (двойной мост d.410x220, переменное сечение, тормоз разъемного типа, мост R16T230W)
Передний бампер
Рама
Передняя подвеска
Задняя подвеска
Передняя ось и рулевая поперечная штанга (1-ая ось)
Передняя ось и рулевая поперечная штанга (2-ая ось)
Рулевая штанга
Передняя рулевая вертикальная штанга
Рулевая проходная штанга
Задняя рулевая вертикальная штанга
Стойка рулевого среднего рычага и рулевой средний рычаг
Колеса и шины в сборе
Ступицы и тормозные барабаны передних колес
Подъемник запасного колеса
Стойка рулевой колонки
Рулевое колесо и привод рулевого управления
Силовая рулевая магистраль
Тормозные механизмы передних колес
Тормозная магистраль
Тормозная магистраль
Тормозная магистраль
Воздушный резервуар
Электронные компоненты управления двигателя
Провода распылителя
Жгут проводов двигателя
Датчик температуры воды
Датчик температуры и давления впускного воздуха
Датчик частоты вращения двигателя
Секция управления антиблокировкой
Электрооборудование
Передние фары
Передние фары
Лампа чтения для водителя
Комбинированные задние лампы
Распределительный блок источника питания и принадлежающие оборудования
Распределительный блок источника питания и принадлежающая стойка
Блок предохранителей
Прикуриватель
Комбинированные выключатели
Выключатели функционирования
Блок регулятора
Выключатель запуска
Аккумулятор
Приборы
Приемник-магнитола
Сопроводительные инструменты
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
28
29
29
30
30
31
32
Позиция на иллюстрации
Заводской номер детали
Название детали
1
1013037A-29D
Прокладка - присоединительный водопровод
2
Q1840825
Болт
3
Q1820855
Шестигранный фланцевой болт - тонкая штанга
4
1013031-36D
Ведомая шестерня масляного насоса
5
1013036-29D
Прокладка трубопровода
6
Q734B4500265
О-образное резиновое уплотнительное кольцо
7
1013021A36D
Пластинка покрышки масляного охладителя
8
Q1820840
Болт
9
Q734B1800265
О-образное резиновое уплотнительное кольцо
10
Q734B7300265
О-образное резиновое уплотнительное кольцо
11
Q734B3000265
О-образное резиновое уплотнительное кольцо
12
Q734B800180
О-образное резиновое уплотнительное кольцо
13
Q/WC3410-1994
Пробка с винтовой резьбой
14
1013033-29D
Болт корпуса масляного охладителя
15
1013027-36D
Сердечник клапана - обводнительный клапан масляного охладителя
16
1013022-29D
Соединительная гайка масляного фильтра
17
1013028-36D
Пружина предохранительного клапана
18
1013026-29D
Пробка предохранительного клапана
19
Q1820840
Болт
20
1013024-29D
Пружина регулятора давления
21
1013023-36D
Сердечник клапана регулировки
22
Q1820870
Болт
23
Q1200840
Шпилька
24
1013011A36D
Блок масляного охладителя
25
Q1200870
Шпилька
26
Q/WC3403-1994
Медная прокладка
27
1013010A36D
Масляный охладитель в сборе
28
1012010-36D
Масляный фильтр в сборе
29
Q/WC3403-1994
Медная прокладка
30
Q/WC3410-1994
Пробка с винтовой резьбой
31
Q617B14
Шестигранная пробка
32
Q/WC3403-1994
Медная прокладка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
