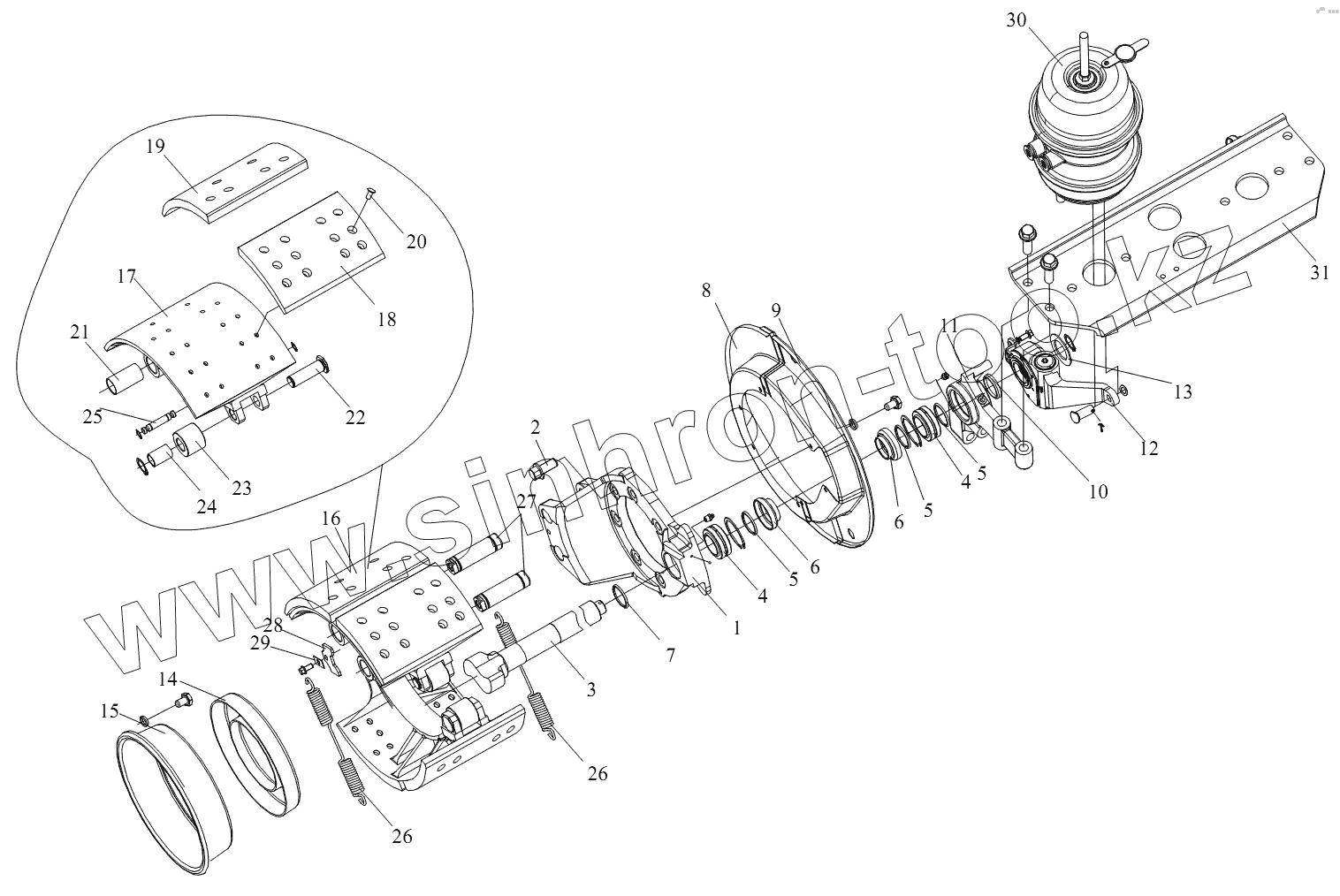

Каталог запасных частей к технике: FAW CA 3310 серии J6. Тормозные механизмы задних колес
3502G24A80B
1
2
3
4
4
5
5
5
6
6
7
8
9
10
11
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
28
29
30
30
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Q40114 | Q40114 | Шайба | |
| CQ1500820 | CQ1500820 | Болт | |
| Q40308 | Q40308 | Пружинная шайба | |
| CQ1500616S | CQ1500616S | Шестигранный загибочный болт | |
| Q40308 | Q40308 | Пружинная шайба | |
| CQ1500816 | CQ1500816 | Болт | |
| Q40306 | Q40306 | Пружинная шайба | |
| Q43122 | Q43122 | Упругое стопорное кольцо для оси | |
| Q43112 | Q43112 | Упругое стопорное кольцо для оси | |
| CQ1511016 | CQ1511016 | Шестигранный загибочный болт | |
| Q43062 | Q43062 | Пружинная шайба для отверстия | |
| Q5101438 | Q5101438 | Штифт | |
| Q43125 | Q43125 | Стопорное кольцо вала | |
| 3502152A483 | 3502152A483 | Кулак | |
| Q5003025 | Q5003025 | Шплинт | |
| 3502038-1H | 3502038-1H | Стопорный болт | |
| Q966555 | Q966555 | Стальной шарик | |
| CQ70001 | CQ70001 | Масленка | |
| 3502G24A80B | 3502G24A80B | Тормозной механизм | |
| 1 | 3502021-A0E | Кронштейн | |
| 2 | 3502038-1H | Стопорный болт | |
| 3 | 3502151A483 | Кулак | |
| 4 | 3502135-A0E | Шарнирный подшипник | |
| 5 | 3502153-A0E | Сальник | |
| 6 | 3502124-A0E | Держатель сальника | |
| 7 | 3501029-A0S | Сальник - тормозной кулачок | |
| 8 | 3502031-A0E | Задний пылезащитный щиток | |
| 9 | 3502032-A0E | Передний пылезащитный щиток | |
| 10 | 3502123-A0E | Подкладка кронштейна кулака | |
| 11 | 3502128-A0E | Кронштейн заднего левого кулака | |
| 11 | 3502127-A0E | Кронштейн заднего левого кулака | |
| 12 | 3502210-A0E | Регулировочный рычаг | |
| 12 | 3502205-A0E | Регулировочный рычаг | |
| 13 | 3502158-A0E | Регулировочная прокладка тормозного кулачка | |
| 14 | 3502430-A0E | Маслодержатель со втулкой датчика в сборе | |
| 15 | 3502431-A0E | Маслодержатель 1 | |
| 16 | 3502375-A0E | Тормозная колодка | |
| 17 | 3502391-A0E | Задняя тормозная колодка | |
| 18 | 3502406-A0E | Задняя фрикционная накладка I | |
| 19 | 3502407-A0E | Задняя фрикционная накладка II | |
| 20 | 3502408-A0E | Заклепка крепления | |
| 21 | 3501396-A0S | Втулка - передняя пластинка колодки тормоза | |
| 22 | 3502394-A0E | Вал ролика | |
| 23 | 3502393-A0E | Втулка ролика | |
| 24 | 3502392-A0E | Бегунок | |
| 25 | 3502398-A0E | Стопор возвратной пружины | |
| 26 | 3502436-A0E | Возвратная пружина | |
| 27 | 3501051-A0S | Палец колодки | |
| 28 | 3501052-A0S | Щит - палец колодки | |
| 29 | 3501087-4E | Пластина | |
| 30 | 3530015-A0E | Цилиндр левой рессоры заднего моста с быстрым соединением в сборе | |
| 30 | 3530010-A0E | Цилиндр правой рессоры заднего моста с быстрым соединением в сборе | |
| 31 | 3502126A483 | Опорная пластина тормозного цилиндра в пружинным энергоаккумулятором |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
