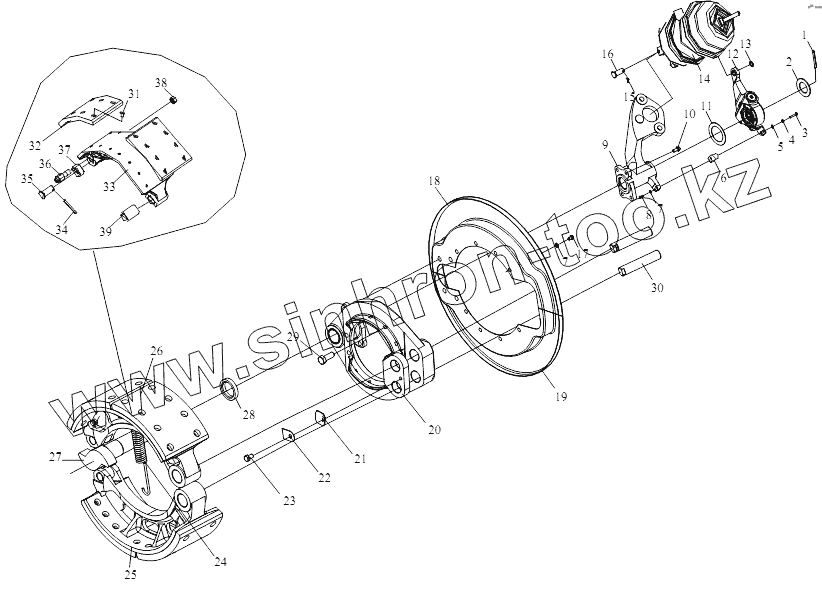

Каталог запасных частей к технике: FAW CA-3252 (P2K2T1A). Тормозные механизмы передних колес
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
32
32
33
33
34
34
35
35
36
36
37
37
37
38
38
38
39
39
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3501128-242/523 | 3501128-242/523 | Стойка кулачка переднего правого тормоза | |
| 3501040-242 | 3501040-242 | Кронштейн | |
| 3501152-242 | 3501152-242 | Тормозной кулак | |
| 3501210-242 | 3501210-242 | Регулировочный рычаг в сборе | |
| 1 | Q5006035 | Штифт | |
| 2 | 3501158-A3S | Шайба | |
| 3 | CQ1500816 | Болт | |
| 4 | Q40308 | Пружинная шайба | |
| 5 | Q40108 | Шайба | |
| 6 | 3501033-242 | Втулка | |
| 7 | Q40306 | Пружинная шайба | |
| 8 | CQ1500620 | Шестигранный болт | |
| 9 | 3501127-242/523 | Стойка кулачка переднего левого тормоза | |
| 10 | 3501038-242 | Болт | |
| 11 | 3501156-01 | Регулировочная шайба | |
| 12 | 3501205-242 | Регулировочный рычаг в сборе | |
| 13 | Q40114 | Шайба | |
| 14 | 3530010-362 | Пружинный тормозной цилиндр | |
| 15 | Q5003025 | Шплинт | |
| 16 | Q5101438 | Штифт | |
| 17 | CQ1500610 | Болт | |
| 18 | 3501031-4Е | Левый верхний правый нижний пылезащитный диск переднего тормоза | |
| 19 | 3501032-4Е | Левый нижний правый верхний пылезащитный диск переднего тормоза | |
| 20 | 3501035-242 | Кронштейн | |
| 21 | 3501086-4Е | Планка | |
| 22 | 3501087-4Е | Застежка крепежного болта отбойника вала колодки | |
| 23 | CQ1501016 | Болт | |
| 24 | 3501436-4Е | Возвратная пружина - пластинка колодки переднего тормоза | |
| 25 | 3501375-4Е | Колодка тормозная передняя с накладками | |
| 26 | 3501380-4Е | Колодка тормозная задняя ось | |
| 27 | 3501151-242 | Тормозной кулак | |
| 28 | 3501134-4Е | Шайба кулачка | |
| 29 | 3502038-1Н | Болт | |
| 30 | 3501082-4Е | Вал пластинки тормозной колодки | |
| 31 | 3501408-1H | Заклепка | |
| 31 | 3501408-1Н | Заклепка | |
| 32 | 3501407-1Н | фрикционная накладка - пластинка колодки переднего тормоза | |
| 32 | 3501407-1Н | фрикционная накладка - пластинка колодки переднего тормоза | |
| 33 | 3501391-4Е | Пластинка переднего тормоза | |
| 33 | 3501391-4Е | Пластинка переднего тормоза | |
| 34 | Q5004030 | Штифт | |
| 34 | Q5004030 | Штифт | |
| 35 | 3501398-02 | Штифт | |
| 35 | 3501398-02 | Штифт | |
| 36 | 3501393-4Е | Палец - возвратная пружина пластинки колодки переднего тормоза | |
| 36 | 3501393-4Е | Палец - возвратная пружина пластинки колодки переднего тормоза | |
| 37 | 3501397-02 | Ролик тормозной колодки | |
| 37 | 3501397-02 | Ролик тормозной колодки | |
| 37 | 3501397-02 | Ролик тормозной колодки | |
| 38 | CQ34014 | Гайка | |
| 38 | CQ34014 | Гайка | |
| 38 | CQ34014 | Гайка | |
| 39 | 3501396-4Е | Втулка - пластинка колодки тормоза | |
| 39 | 3501396-4Е | Втулка - пластинка колодки тормоза | |
| 39 | 3501396-4Е | Втулка - пластинка колодки тормоза |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
