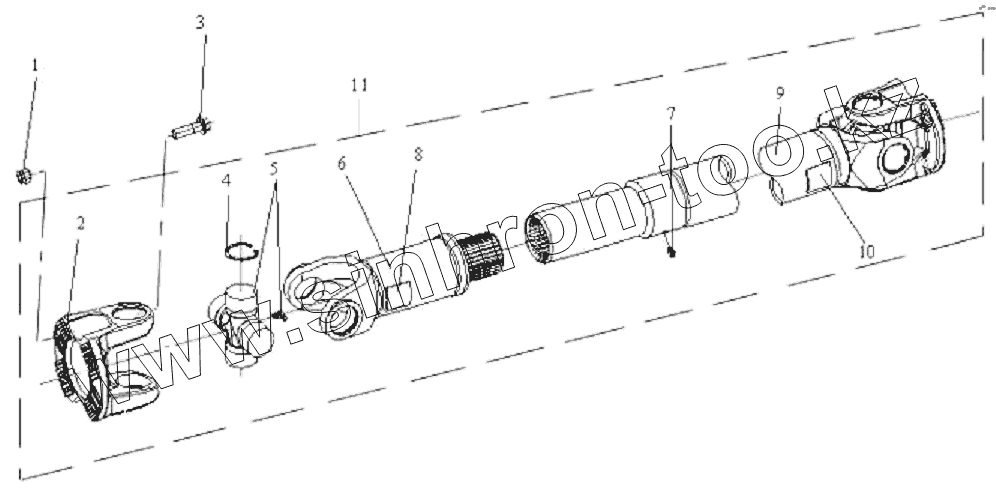

Каталог запасных частей к технике: FAW CA-3252 (P2K2T1A). Карданный вал среднего моста
zoom-in
zoom-out
enlarge
shrink
circle-right
circle-left
file-text2
info
cart
Тип техники
Не выбрано
Легковые автомобили
Грузовые автомобили и прицепы
Автобусы
Сельхозтехника
Спецтехника
Двигатели
Мототехника
Марка
Не выбрано
BAW
DAF
DongFeng
FAW
Foton
HOWO
Hyundai
IVECO
JAC Motors
LGMG
MAN
Shaanxi
SITRAK
Studebaker
Tata
Volvo
Автокомпонент Плюс
БелАЗ
Брянский Арсенал
ГАЗ
ЗИЛ
КАЗ
Камский автозавод
КрАЗ
Мадара
МАЗ
МЗКТ
МоАЗ
Нефтекамский автозавод
Ставропольский Завод АвтоПрицепов
ТАТРА
Тонар
УралАЗ
ЧМЗАП
Модель
Не выбрано
Altay-3310 (2009)
CA 3250 P66K2T1E5 (2017)
CA 3250 серии J6 (2012)
CA 3310 серии J6 (2012)
CA 4250 P66K24T1E (2017)
CA 5250 (GJBP66K2T1E4) (2014)
CA 5250 (JSQP64K1T1E4) (2014)
CA-1083 (2007)
CA-3250-P66K2L0BT1E4Z (2018)
CA-3250-P66K2L1BT1E4Z (2018)
CA-3250-P66K2L2BT1E4Z (2018)
CA-3252 (2005)
CA-3252 (P2K2BT1A) (2008)
CA-3252 (P2K2T1A) (2009)
CA-3312 (P2K2B2T4A2Z) (2011)
CA-3312 (P2K2LT4E) (2008)
CA-4180 (P66K22A) (2008)
CA-4180 (P66K2A) (2008)
CA-4250 (P66K22T1A1EX) (2008)
CA-4250 (P66K24T1E5) (2017)
CA-4250 (P66K2T1A1EX) (2008)
CA3250 (P66K24L1TE5Z) (2022)
CA3250 (P66K24T1E5) (2022)
CA3251 (P66K2L2T1E5Z) (2017)
CA3310 (P66K24T4E5) (2017)
CA3311 (2020)
CA4180 (P77K25E5) (2022)
Схема
>
Не выбрано
Двигатель (правый рис.)
Двигатель (левый Рис.)
Присоединение с рамой
Присоединение с рамой
Элементы блока цилиндров
Элементы блока головки цилиндров
Головка цилиндров в сборе
Покрышка головки цилиндров
Поршень, шатун
Коленчатый вал, шкив и маховик
Кулачковый механизм
Трансмиссионная система
Газораспределительная система
Выпускной трубопровод
Масляный диск
Заправочное масляное отверстие и масляная рейка
Масляный сборник
Масляный насос
Масляный охладитель
Вентиляция коробки коленчатого вала
Центробежный масляный фильтр
Передние шкивы
Топливный бак и топливная магистраль
Управляющий механизм акселератора
Топливный фильтр грубой очистки
Воздушный фильтр
Топливный фильтр тонкой очистки
Система маслопитания
Система турбонаддува
Промежуточный охладитель, трубопровод
Выпускная система
Радиатор, подвеска, магистраль, чехол вентилятора
Шлюз
Термостат, водяной насос, стойка вентилятора
Расширительный бак, крышка заливного отверстия, магистраль
Вентилятор и муфта вентилятора
Выпускной тормозной клапан
Сцепление
Управляющий механизм сцепления
Коробка передач
Сцепление и корпус КПП
2-ая ось
Левая и правая средние оси
Тормоз промежуточного вала
1-ая ось
Средняя ось передачи заднего хода
Верхняя крышка
Управляющий механизм
Регулятор воздушного фильтра
Приводная шестерня вспомогательной коробки
Ведущий вал вспомогательной коробки
Левая, правая средние оси вспомогательной коробки
Задняя крышка
Цилиндр вспомогательной коробки
Управляющая магистраль КПП
Управляющий механизм переключения передач
Сброс мощности QH50
Задний мост (мост с колесными редукторами R16T230W)
Средний мост (мост с колесными редукторами R16T230W)
Колесный редуктор (мост с колесными редукторами R16T230W)
Ступица заднего колеса с тормозным барабаном (с ABS, мост с колесными редукторами R16T230W)
Тормоз среднего моста (двойной мост Ф410x220, переменное сечение, тормоз разъемного типа, мост R16T230W)
Тормоз заднего моста (двойной мост ф410x220, переменное сечение, тормоз разъемного типа, мост R16T230W)
Карданный вал заднего моста
Карданный вал среднего моста
Средний карданный вал среднего моста
Рама
Система передней подвески
Задняя подвеска
Передний вал и рулевая поперечная штанга
Рулевая вертикальная штанга
Колеса и шины
Ступицы и тормозные барабаны передних колес
Подъемник запасного колеса
Стойка рулевой колонны
Рулевое колесо и привод рулевого управления
Силовая рулевая магистраль
Тормозные механизмы передних колес
Тормозная магистраль
Воздушный компрессор в сборе
Воздушный резервуар
Электронная система управления
Провода распылителя
Электрические компоненты оборудования
Секция управления антиблокировкой
Электрооборудование
Лампа чтения для водителя
Передние фары
Комбинированные задние лампы
Комбинированные задние лампы
Блок предохранителей
Прикуритель
Комбинированные выключатели
Выключатели функционирования
Блок регулятора
Аккумулятор
Распределительный блок источника питания и принадлежающие оборудования
Распределительный блок источника питания и принадлежающая стойка
Приборы
Приемник-магнитола
Сопроводительные инструменты
Передний бампер
Передняя подвеска кабины
Задняя подвеска кабины
Гидравлическая опора и управляющий механизм опрокидывания кабины
Крылья
Ножная педаль
Задний грязезащитный козырек
Коврик
Верхняя отделочная плита переднего ветрового стекла
Нижняя отделочная плита переднего ветрового стекла
Уплотнительная пленка внешней панели ветрового стекла
Дворник
Ветровое стекло и уплотнитель
Омыватель ветрового стекла
Передняя боковая внешняя панель
Переднее оперение
Рычаг включения внешней панели
Замок чеки
Компоненты вспомогательного щитка приборов
Компоненты щитка приборов (I)
Компоненты щитка приборов (II)
Компоненты щитка приборов (III)
Щиток бокового оперения
Боковое окошко
Боковое окошко
Интерьер заднего оперения
Окна заднего оперения
Внутрений щиток покрышки
Противосолнечный козырек покрышки
Боковой отделочный колпак покрышки
Дверь в сборе
Стекло и уплотнитель двери
Интерньер двери
Замковой механизм двери
Водительское сиденье
Переднее сиденье
Спальное место
Отопление
Водопровод отопления
Охладительный компрессор
Охлаждающее устройство
Перевозочный трубопровод фреона, контенсатор, резервуа
Внутреннее зеркало заднего вида
Левое внешнее зеркало заднего вида
Правое внешнее зеркало заднего вида
Левый противосолнечный козырек
Правый противосолнечный козырек
Зеркало верхнего вида
Ремень безопасности
Вспомогательная рама в сборе
Кузов в сборе
Вводный механизм подогревателя отработанных газов в сборе
Боковое ограждение в сборе
Заднее ограждение в сборе
Стойка топливного бака в сборе
Крепежный механизм в сборе
Топливный цилиндр «Хайао» и схема установки системы
Штуцеры
1
2
3
4
4
4
4
4
4
4
5
6
7
8
8
8
8
8
8
8
8
9
9
9
10
10
10
10
10
10
11
Позиция на иллюстрации
Заводской номер детали
Название детали
2205015А369
2205015А369
Трубопровод карданного вала среднего моста, сварная вилка и патрубок шлица в сборе
2205010А369
2205010А369
Комплект трансмиссии среднего моста и кардана
2205015-426
2205015-426
Труба промежуточного вала привода среднего моста
1
Q32916T
Гайка
2
2205023В377
Вилка фланца
3
Q1851450T
Болт
4
2205046В377
Защитное кольцо
4
2205047В377
Защитное кольцо
4
2205048В377
Защитное кольцо
4
2205044В377
Защитное кольцо
4
2205043В377
Защитное кольцо
4
2205042В377
Защитное кольцо
4
2205041В377
Защитное кольцо
5
2205030С6Н
Крестовина и игольчатый подшипник
6
2205020В377
Вилка вала шлица в сборе
7
CQ70001
Масленка
8
2201076-50А
Прокладка сбалансирования
8
2201079-50А
Прокладка сбалансирования
8
2201078-50А
Прокладка сбалансирования
8
2201077-50А
Прокладка сбалансирования
8
2201074-50А
Прокладка сбалансирования
8
2201073-50А
Прокладка сбалансирования
8
2201072-50А
Прокладка сбалансирования
8
2201071-50А
Прокладка сбалансирования
9
2201071-50А
Прокладка сбалансирования
9
2201072-50А
Прокладка сбалансирования
9
2201072-50А
Прокладка сбалансирования
10
2201073-50А
Прокладка сбалансирования
10
2201074-50А
Прокладка сбалансирования
10
2201076-50А
Прокладка сбалансирования
10
2201077-50А
Прокладка сбалансирования
10
2201078-50А
Прокладка сбалансирования
10
2201079-50А
Прокладка сбалансирования
11
2205010А492/А
Комплект трансмиссии среднего моста и кардана
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
