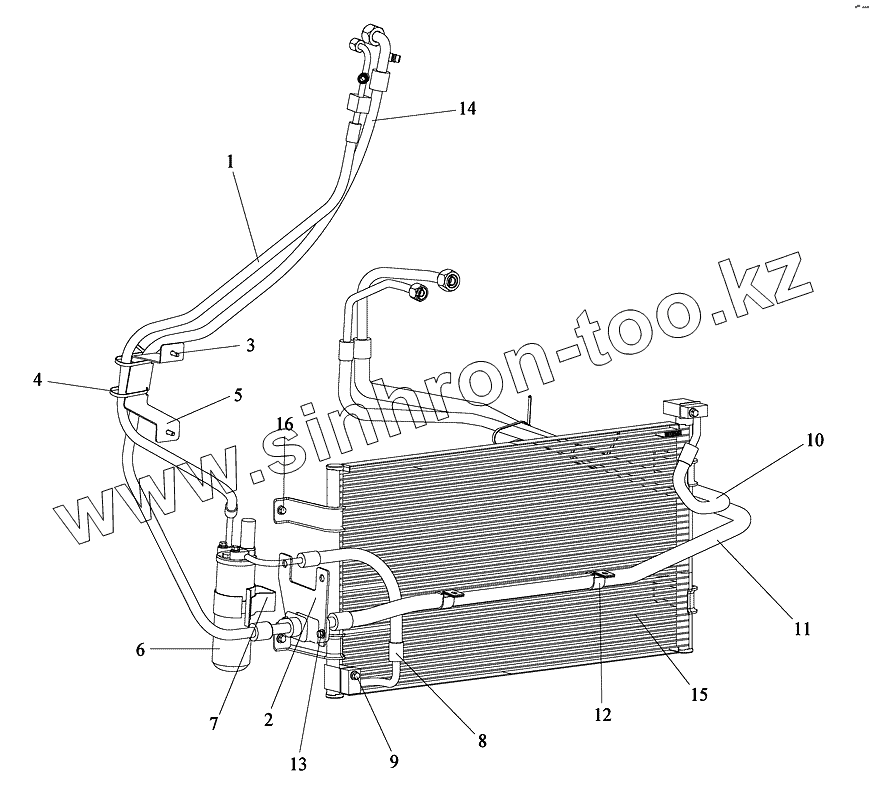

Каталог запасных частей к технике: FAW CA-3252. Трубопровод хладагента, конденсор, резервуар

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

13

13

14

15

16

Позиция на иллюстрации	Заводской номер детали		Название детали
1	8108140-A18		Трубопровод хладагента
2	8108159-369		Кронштейн
3	CQ1460620		Болт
4	T67437676		Пластмассовый хомут
5	8108156-367		Кронштейн трубопроводов
6	8109015-367		Резервуар хладагента с кронштейном
7	CQ1460825		Болт
8	8108110-369		Изогнутый трубопровод
9	CQ1460635		Болт
10	8108080A367		Изогнутый трубопровод
11	8108060A367		Изогнутый трубопровод
12	8101546-A1		Зажим для одного трубопровода
13	Q174B0625		Болт
13	Q40306		Пружинная шайба
13	Q40106		Шайба
14	8108070-A18		Изогнутый трубопровод
15	8105015-367		Конденсор
16	CQ1460820		Установочное место для болта

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
