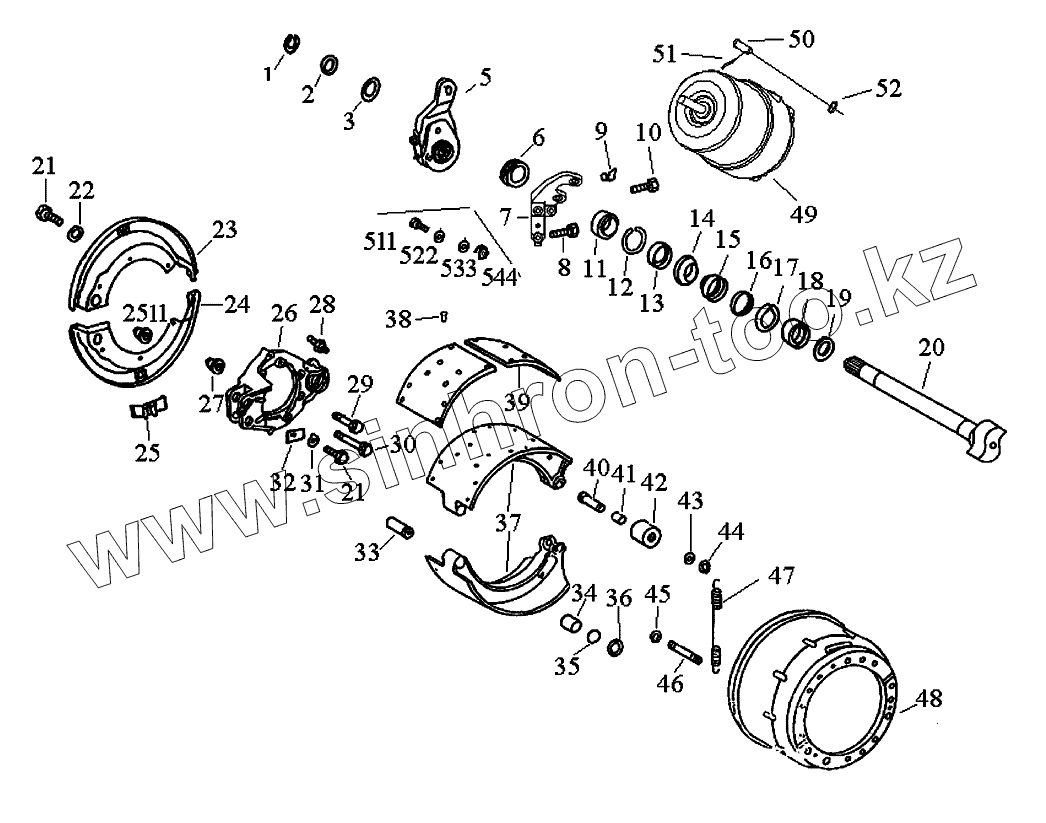

Каталог запасных частей к технике: FAW CA-3252. Тормоз заднего моста
1
2
3
5
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
49
50
51
52
511
522
533
544
2511
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | GB894.1-86 | Стопорное кольцо | |
| 2 | 3501016 | Шайба | |
| 3 | 3501015 | Прокладка | |
| 5 | 3502090Z | Левый рычаг автоматической регулировки зазора | |
| 5 | 35021202 | Правый рычаг автоматической регулировки зазора | |
| 6 | 3502064 | Защитное кольцо | |
| 7 | 3502112ZY2C | Кронштейн кулачкового вала правого тормоза | |
| 7 | 3502063ZY2C | Кронштейн кулачкового вала левого тормоза | |
| 8 | 3502019 | Болт | |
| 9 | GB894.1-86 | Стопорное кольцо | |
| 10 | 3502021 | Болт | |
| 11 | 3502130 | Подшипник | |
| 12 | 3502032 | Кольцо | |
| 13 | 3502070 | Сальник | |
| 14 | 3502031 | Кожух сальника | |
| 15 | 3502031 | Кожух сальника | |
| 16 | 3502040 | Сальник | |
| 17 | 3502032 | Кольцо | |
| 18 | 3502130 | Подшипник | |
| 19 | 3501080 | Сальник | |
| 20 | 3502013CZ | Левый кулачковый вал | |
| 20 | 3502102CZ | Правый кулачковый вал | |
| 21 | 3501023 | Болт | |
| 22 | GB93-87 | Пружинная шайба | |
| 23 | 3502015-ABS | Пылезащитный диск | |
| 24 | 3502018 | Пылезащитный диск | |
| 25 | 3501021 | Пробка | |
| 26 | 3502030C | Кронштейн заднего тормоза | |
| 27 | 3501022A | Гайка | |
| 28 | GB/T7904.1-1995 | Масленка | |
| 29 | 3502017 | Болт | |
| 30 | 3501029 | Болт | |
| 31 | 3501025 | Шайба | |
| 32 | 3501024 | Запорная пластина | |
| 33 | 3501042 | Опорный штифт тормозной колодки | |
| 34 | 3501044A | Втулка | |
| 35 | HG4-333-66 | Резиновое уплотнительное кольцо круглого сечения | |
| 36 | 3501043A | Стопорное кольцо | |
| 37 | 3501060C | Тормозные колодки | |
| 38 | 3501047 | Заклепка | |
| 39 | 3501041C-W | Фрикционная накладка | |
| 40 | 3501046 | Вал | |
| 41 | 3501052A | Втулка | |
| 42 | 3501051 | Ролик | |
| 43 | 3501045 | Шайба | |
| 44 | GB894.1-86 | Стопорное кольцо | |
| 45 | GB894.1-86 | Стопорное кольцо | |
| 46 | 3501042 | Опорный штифт тормозной колодки | |
| 47 | 3501026 | Возвратная пружина тормозной колодки | |
| 48 | 3502014CB | Тормозной диск | |
| 49 | 3530015-523 | Левый пружинный тормозной цилиндр в сборе | |
| 49 | 3530020-523 | Правый пружинный тормозной цилиндр в сборе | |
| 50 | Q5101438 | Штифт | |
| 51 | Q5003025 | Шплинт | |
| 52 | Q40114 | Шайба | |
| 511 | 2400041Z | Болт | |
| 522 | GB93-1987 | Шайба | |
| 533 | GB/T972-1985 | Шайба | |
| 544 | GB41-83 | Гайка | |
| 2511 | 3501155-ABS | Кронштейн заднего тормоза |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
