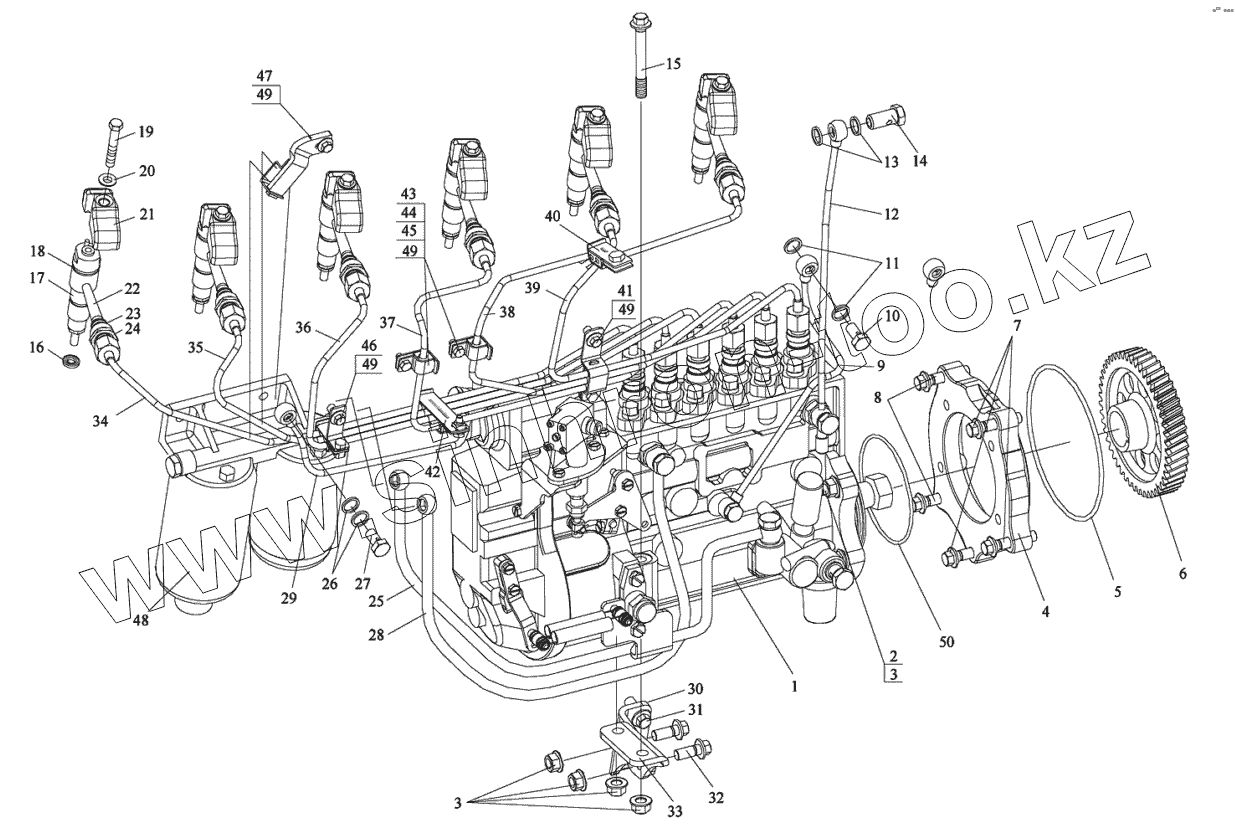

Каталог запасных частей к технике: FAW CA-3252. Система подачи топлива высокого давления
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
49
49
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1111010-435 | Топливный насос высокого давления в сборе | |
| 2 | CQ1201030 | Болт | |
| 3 | CQ39610 | Гайка | |
| 4 | 11/1228-29D | Промежуточный фланец топливного насоса | |
| 5 | CQ73421500C | Резиновое уплотнительное кольцо круглого сечения | |
| 6 | 1111216-29D | Шестерня привода топливного насоса | |
| 7 | Q1841045 | Болт | |
| 8 | Q1841030 | Болт | |
| 9 | 1104060-29D | Трубопровода | |
| 10 | 1104066-367 | Пустотелый болт трубопровода смазки | |
| 11 | CQ72310T5 | Уплотнительное кольцо | |
| 12 | 1104050-29D | Возвратный трубопровод форсунки | |
| 13 | CQ72314T5 | Уплотнительное кольцо | |
| 14 | 1104073-D6 | Пустотелый болт возвратного масляного трубопровода | |
| 15 | Q1821090 | Болт | |
| 16 | 1112306-29D | Прокладка форсунки | |
| 17 | 1112010-29D | Форсунка | |
| 18 | 1112014-29D | Резиновое кольцо круглого сечения | |
| 19 | 1112013-29D | Болт нажимной пластины форсунки | |
| 20 | GB 849 8 | Сферическая шайба | |
| 21 | 1112011-29D | Нажимная пластина форсунки | |
| 22 | 1112030-29D | Штуцер трубки высокого давления в сборе | |
| 23 | 1112032-29D | Резиновое кольцо круглого сечения | |
| 24 | 1112031-29D | Промежуточная гайка штуцера трубки высокого давления | |
| 25 | 1104030-447 | Трубопровод | |
| 26 | CQ72312T5 | Уплотнительное кольцо | |
| 27 | 1111069-29D | Болт | |
| 28 | 1104040-447 | Трубопровод | |
| 29 | 11/1055-29D | Трубопровод | |
| 30 | H11102-29D | Опора насоса высокого давления (ВД) блока цилиндров | |
| 31 | Q1841025 | Болт | |
| 32 | Q1841020 | Болт | |
| 33 | 1111101-29D | Опора насоса высокого давления (ВД) блока цилиндров | |
| 34 | 1129010-36D | Трубопровод высокого давления 1 цилиндра | |
| 35 | 1129020-36D | Трубопровод высокого давления 2 цилиндра | |
| 36 | 1129030-36D | Трубопровод высокого давления 3 цилиндра | |
| 37 | 1129040-36D | Трубопровод высокого давления 4 цилиндра | |
| 38 | 1129050-36D | Трубопровод высокого давления 5 цилиндра | |
| 39 | 1129060-36D | Трубопровод высокого давления 6 цилиндра | |
| 40 | 1129100-29D | Хомут трубопровода высокого давления 1 цилиндра | |
| 41 | 1129150-29D | Хомут трубопровода высокого давления 6 цилиндра | |
| 42 | 1129130-29D | Хомут трубопровода высокого давления 4 цилиндра | |
| 43 | 1129123-29D | Хомут трубопровода высокого давления 3 цилиндра | |
| 44 | 1129127-29D | Хомут трубопровода высокого давления 3 цилиндра | |
| 45 | 1129129-29D | Хомут трубопровода высокого давления 3 цилиндра | |
| 46 | 1129110-29D | Хомут трубопровода высокого давления 2 цилиндра | |
| 47 | 1129140-29D | Хомут трубопровода высокого давления 5 цилиндра | |
| 48 | 1117010-29D | Топливный фильтр | |
| 49 | CQ1460810 | Болт | |
| 50 | CQ73421000C | Резиновое уплотнительное кольцо круглого сечения |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
