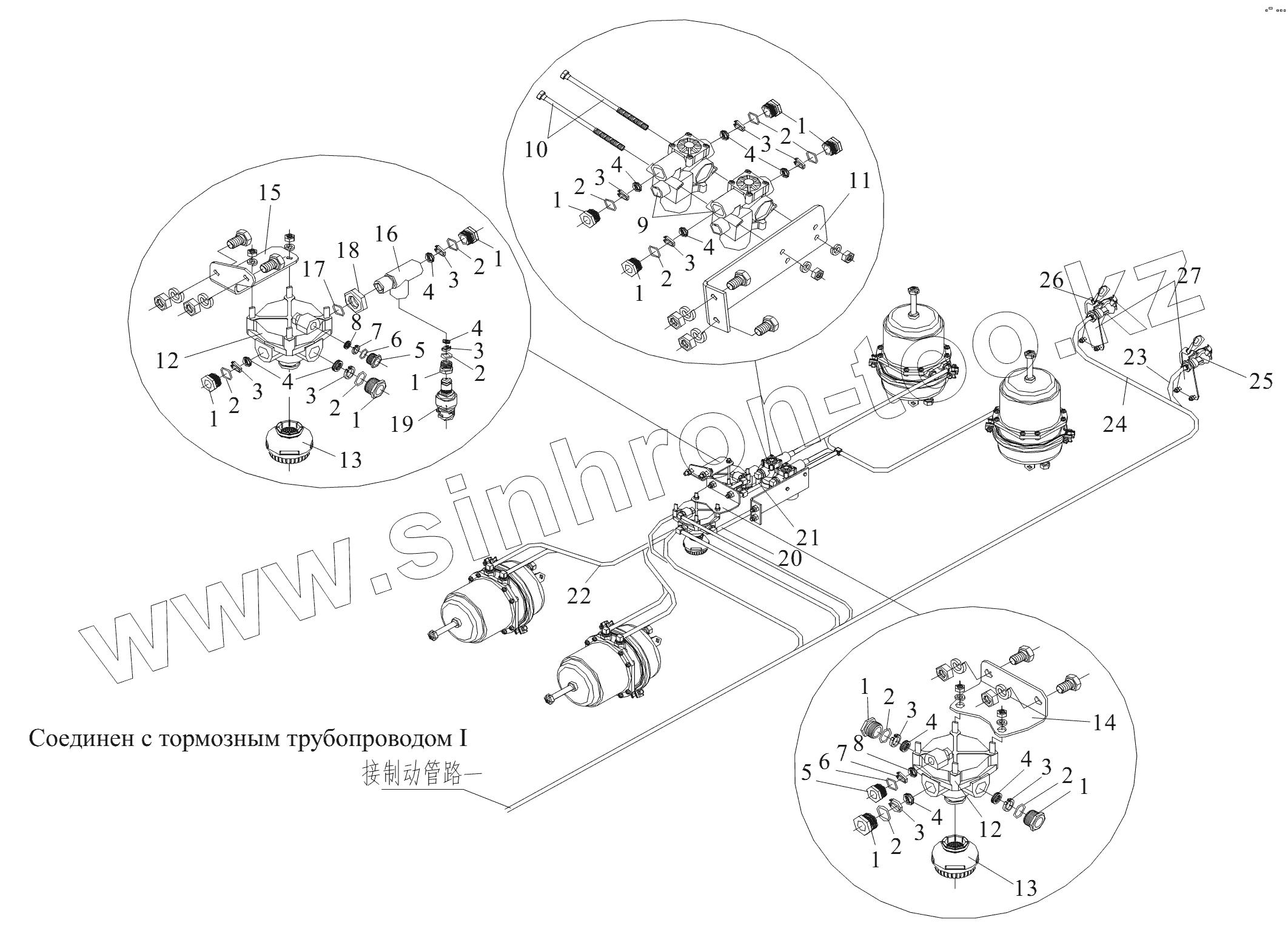

Каталог запасных частей к технике: FAW CA 3250 серии J6. Тормозные трубопроводы II
1
1
1
1
1
1
1
1
1
1
2
2
2
2
2
2
2
2
2
2
3
3
3
3
3
3
3
3
3
3
4
4
4
4
4
4
4
4
4
5
5
6
6
7
7
8
8
9
10
11
12
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Q40310 | Q40310 | Пружинная шайба | |
| CQ34008 | CQ34008 | Гайка | |
| Q40308 | Q40308 | Пружинная шайба | |
| CQ1500825 | CQ1500825 | Болт | |
| CQ35318 | CQ35318 | Гайка | |
| CQ34010 | CQ34010 | Гайка | |
| Q40310 | Q40310 | Пружинная шайба | |
| CQ1501035 | CQ1501035 | Болт | |
| CQ34010 | CQ34010 | Гайка | |
| CQ1501035 | CQ1501035 | Болт | |
| CQ34008 | CQ34008 | Гайка | |
| Q40308 | Q40308 | Пружинная шайба | |
| CQ34010 | CQ34010 | Гайка | |
| Q40310 | Q40310 | Пружинная шайба | |
| CQ1501035 | CQ1501035 | Болт | |
| CQ34008 | CQ34008 | Гайка | |
| Q40308 | Q40308 | Пружинная шайба | |
| 1 | 3513406-50A | Гайка | |
| 2 | 3513408-50A | Уплотнительное кольцо | |
| 3 | 3513407-50A | Фиксирующее кольцо | |
| 4 | 3513403-50A | Фасонное уплотнительное кольцо | |
| 5 | 3506406-50A | Гайка | |
| 6 | 3506408-50A | Уплотнительное кольцо | |
| 7 | 3506407-50A | Фиксирующее кольцо | |
| 8 | 3506403-50A | Фасонное уплотнительное кольцо | |
| 9 | 3550310-50A | Электромагнитный клапан | |
| 10 | 3550336-50A | Болт крепления электромагнитный клапана | |
| 11 | 3550012-435 | Стойка - электромагнитный клапан средне - заднего моста | |
| 12 | 3518015-50A | Ускорительный клапан в сборе | |
| 13 | 3518025-523 | Глушитель в сборе | |
| 14 | 3518012-369 | Кронштейн | |
| 15 | 3518012-79C | Стойка клапана повторителя | |
| 16 | 3516311-368 | Штуцер | |
| 17 | CQ7342224A | О-образное резиновое уплотнительное кольцо для пневмогидравлического компонента | |
| 18 | 3511012-1H | Уплотнение | |
| 19 | 3757050-50A | Выключатель предупреждения ручного тормоза в сборе | |
| 20 | 3506510-73A | Пневмопровод ускорительного клапана АВЗ | |
| 21 | 3506520-73A | Пневмопровод ускорительного клапана АВЗ | |
| 22 | 3506200-94C | Трубный пучок | |
| 23 | 3506525-87V | Воздухопровод | |
| 24 | 3506530-87V | Воздухопровод | |
| 25 | 3521015A384 | Штуцер | |
| 26 | 3521020A384 | Штуцер | |
| 27 | 3521026-510 | Опора пневматического тормозного соединителя |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
