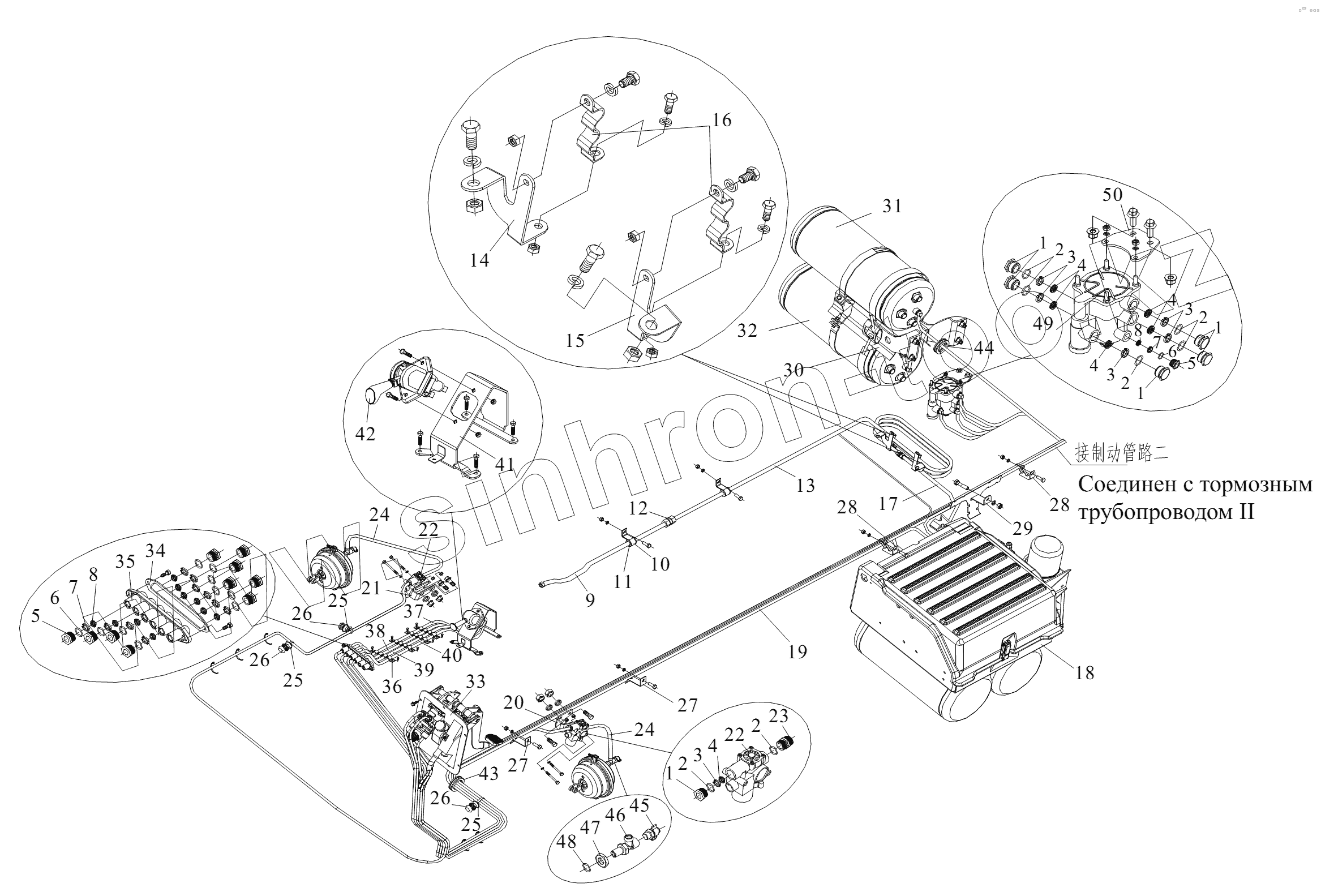

Каталог запасных частей к технике: FAW CA 3250 серии J6. Тормозные трубопроводы I
1
1
1
1
2
2
2
2
2
3
3
3
3
4
4
4
4
5
5
6
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
24
25
25
25
26
26
26
27
27
28
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| CQ1501445 | CQ1501445 | Болт | |
| CQ34008 | CQ34008 | Гайка | |
| CQ1501455 | CQ1501455 | Болт | |
| T67437676 | T67437676 | Пластмассовый хомут | |
| CQ34014 | CQ34014 | Гайка | |
| 3506100-74W | 3506100-74W | Трубный пучок | |
| 3506100-75W | 3506100-75W | Трубный пучок | |
| Q40314 | Q40314 | Пружинная шайба | |
| CQ1501445 | CQ1501445 | Болт | |
| Q40314 | Q40314 | Пружинная шайба | |
| CQ34014 | CQ34014 | Гайка | |
| CQ1501450 | CQ1501450 | Болт | |
| Q40308 | Q40308 | Пружинная шайба | |
| Q40314 | Q40314 | Пружинная шайба | |
| CQ34014 | CQ34014 | Гайка | |
| CQ1501445 | CQ1501445 | Болт | |
| CQ1500880 | CQ1500880 | Болт | |
| Q40308 | Q40308 | Пружинная шайба | |
| CQ34008 | CQ34008 | Гайка | |
| Q40108 | Q40108 | Шайба | |
| T67437676 | T67437676 | Пластмассовый хомут | |
| CQ34014 | CQ34014 | Гайка | |
| Q40314 | Q40314 | Пружинная шайба | |
| CQ1501445 | CQ1501445 | Болт | |
| CQ1500825 | CQ1500825 | Болт | |
| CQ32614 | CQ32614 | Гайка | |
| Q1841435 | Q1841435 | Шестигранный фланцевый болт | |
| CQ34008 | CQ34008 | Гайка | |
| Q40308 | Q40308 | Пружинная шайба | |
| CQ1460525 | CQ1460525 | Комбинированный болт | |
| CQ1460625 | CQ1460625 | Болт | |
| CQ1460620 | CQ1460620 | Болт | |
| Q40305 | Q40305 | Пружинная шайба | |
| cq1501445 | cq1501445 | Болт | |
| q40314 | q40314 | Пружинная шайба | |
| cq34014 | cq34014 | Шестигранная гайка | |
| CQ34005 | CQ34005 | Гайка | |
| CQ1460620 | CQ1460620 | Болт | |
| CQ1460825 | CQ1460825 | Болт | |
| T67420376 | T67420376 | Пластмассовая петля | |
| CQ34014 | CQ34014 | Гайка | |
| CQ1501225 | CQ1501225 | Болт | |
| Q40312 | Q40312 | Пружинная шайба | |
| CQ34012 | CQ34012 | Гайка | |
| Q40314 | Q40314 | Пружинная шайба | |
| 1 | 3513406-50a | Резьбовая втулка | |
| 2 | 3513408-50a | Уплотнительное кольцо | |
| 3 | 3513407-50a | Запорное кольцо | |
| 4 | 3513403-50a | Фасонное уплотнительное кольцо | |
| 5 | 3506406-50a | Резьбовая втулка | |
| 6 | 3506408-50a | Уплотнительное кольцо | |
| 7 | 3506407-50a | Запорное кольцо | |
| 8 | 3506403-50a | Фасонное уплотнительное кольцо | |
| 9 | 3506205-60a | Передний воздуховод | |
| 10 | 3506207-50a | Кронштейн воздуховода | |
| 11 | 3506208-50a | Втулка воздуховода | |
| 12 | 3506214-50a | Прямой штуцер | |
| 13 | 3506210-56A | Промежуточный воздуховод | |
| 14 | 3506434-56A | Правый держателя хомута | |
| 15 | 3506433-56A | Левый держателя хомута | |
| 16 | 3506432-56A | Хомут крепления промежуточного воздуховода | |
| 17 | 3506215-71B | Задний воздуховод | |
| 18 | 3513010-94C | Модуль управления ресивером | |
| 19 | 3506100-73W | Трубный пучок | |
| 20 | 3550317-71A | Кронштейн электромагнитного клапана АБС | |
| 21 | 3550318-71A | Кронштейн электромагнитного клапана АБС | |
| 22 | 3550310-50A | Электромагнитный клапан | |
| 23 | 3550236-50A | Штуцер-электромагнитный клапан АБС | |
| 24 | 3506040-75A | Гибкий рукав тормоза в сборе-задний тормоз | |
| 25 | 3506426-240 | Кронштейн | |
| 26 | 3506427-240 | Зажим | |
| 27 | 3506424-40A | Кронштейн трубного пучка | |
| 28 | 3506426-50A | Стойка-трубный пучок | |
| 29 | 3506425-70B | Кронштейн трубного пучка | |
| 30 | 3513080-71B | Кронштейн ресивера | |
| 31 | 3513060-79B | Ресивер со штуцером | |
| 32 | 3513210-75C | Двухполосный ресивер | |
| 33 | 3504020-50A | Тормозная педаль и педаль сцепления в сборе | |
| 34 | 3506409-50A | Уплотнительная прокладка | |
| 35 | 3506404-50A | Многоканальное соединение | |
| 36 | 3506481-50A | Трубожержатель | |
| 37 | 3506475-50A | Воздухопровод в сборе | |
| 38 | 3506480-50A | Воздухопровод в сборе | |
| 39 | 3506490-50A | Воздухопровод в сборе | |
| 40 | 3506465-53A | Воздухопровод | |
| 41 | 3508030-53A | Кронштейн крана стояночного тормоза | |
| 42 | 3508010-50A | Ручной клапан и штуцер в сборе | |
| 43 | 3724031-76A | Резиновое уплотнительное кольцо | |
| 44 | 3724031-77A | Резиновый защитный чехол | |
| 45 | 3506700-240 | Проверочный штуцер | |
| 46 | 3506731-50A | Штуцер передней тормозной камеры | |
| 47 | 3515017-1H | Футерка штуцера | |
| 48 | CQ7342150B | О-образное резиновое уплотнительное кольцо | |
| 49 | 3522015-52A | Клапан прицепа в сборе | |
| 50 | 3522012-56A | Кронштейн тормозного клапана прицепа |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
