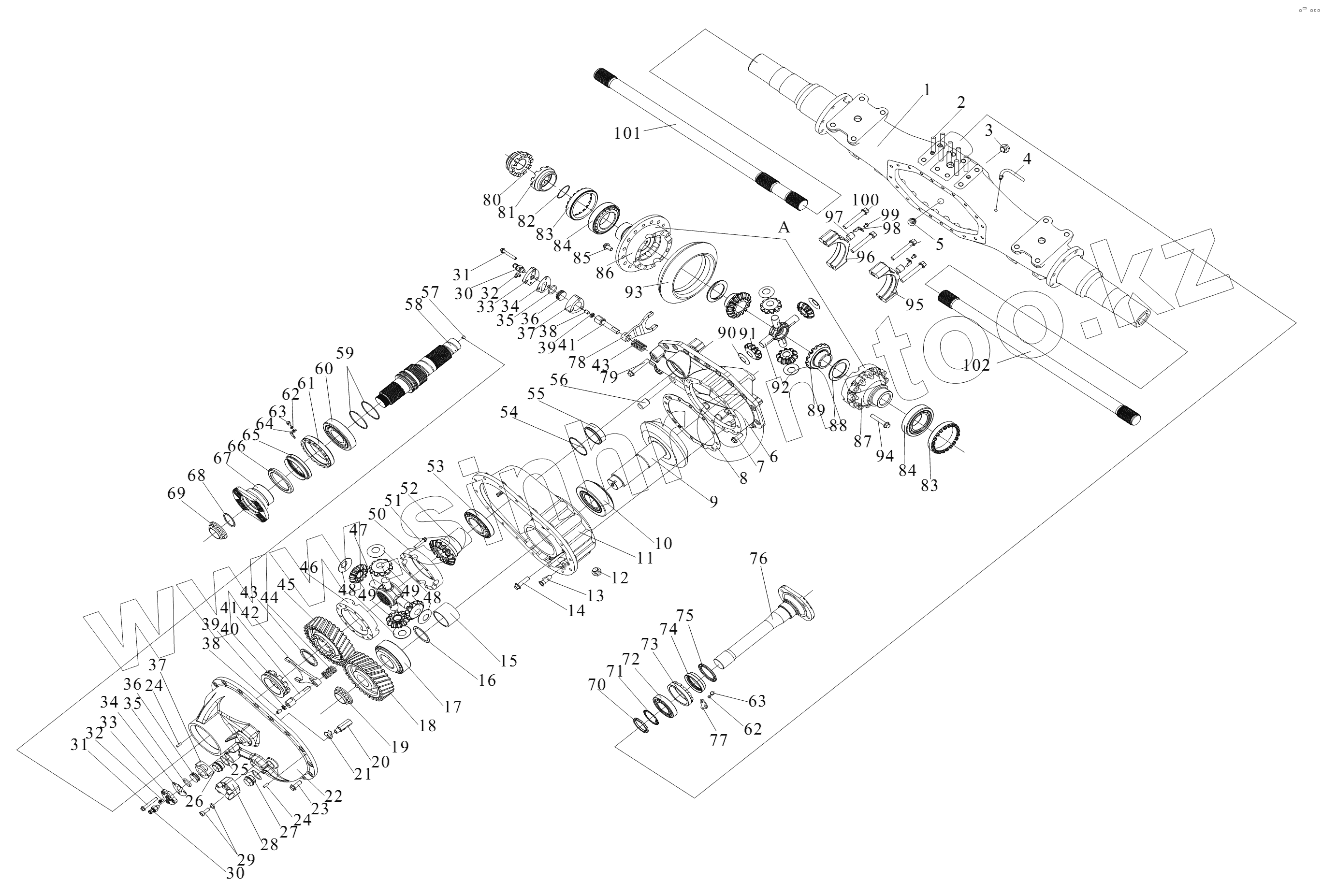

Каталог запасных частей к технике: FAW CA 3250 серии J6. Промежуточный мост
2500010-92C
2500010B92C
1
2
3
4
5
6
7
8
8
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
26
27
28
29
29
30
30
31
31
32
32
33
33
34
34
35
35
36
36
37
37
38
38
39
39
40
41
41
42
43
43
44
45
46
47
48
48
49
49
50
51
52
53
54
55
56
57
58
59
60
61
62
62
63
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
83
84
84
85
85
A
A
86
86
87
88
89
90
91
92
93
93
94
95
96
97
98
99
100
101
102
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2500010-92C | 2500010-92C | Промежуточный мост | |
| 2500010B92C | 2500010B92C | Промежуточный мост | |
| 2502010AA0E | 2502010AA0E | Редуктор главной передачи среднего моста | |
| 2502010BA0E | 2502010BA0E | Редуктор главной передачи среднего моста | |
| 1 | 2501011-85B | Картер промежуточного моста | |
| 2 | 2401083B483 | Шпилька - для соединения стойки и основания верхнего реактивного рычага | |
| 3 | CQ61810 | Шестигранная коническая пробка | |
| 4 | T905 | Вентиляционная заглушка | |
| 5 | T62104 | Коническая магнитная пробка с шестигранью | |
| 6 | 2502018-A0E | Картер редуктора - средний мост | |
| 7 | 2402017-1H | Болт - для крепления редуктора | |
| 8 | 2402097-A0E | Регулировочная прокладка - подшипник ведущей конической шестерни | |
| 8 | 2402098-A0E | Регулировочная прокладка - подшипник ведущей конической шестерни | |
| 8 | 2402099-A0E | Регулировочная прокладка - подшипник ведущей конической шестерни | |
| 9 | 2502036AA0E | Ведущая коническая шестерня | |
| 9 | 2502036BA0E | Ведущая коническая шестерня | |
| 10 | 32315 | Конический подшипник качания | |
| 11 | 2502121-A0E | Корпус - цилиндрическая шестерня | |
| 12 | T62106 | Коническая магнитная пробка с шестигранью | |
| 13 | 2509015-A0E | Фильтрующая сетка - масляный насос в сборе | |
| 14 | 2502043-A0E | Болт - для крепления цилиндрического картера шестерни и картера редуктора | |
| 15 | 2502088-A0E | Промежуточное тело - подшипник ведущей конической шестерни | |
| 16 | 2402081-A0E | Регулировочное кольцо - подшипник ведущей конической шестерни | |
| 17 | 32314 | Конический подшипник качания | |
| 18 | 2502108-A0E | Ведомая цилиндрическая шестерня | |
| 19 | 2402069-A0E | Гайка - фланец ведущей конической шестерни | |
| 20 | 2509013-A0T | Клапан | |
| 21 | 2509014-A0T | Пластина - клапан | |
| 22 | 2502131-A0E | 2502131 - A0E | |
| 23 | 2402016-1H | Болт | |
| 24 | CQ5241226 | Цилиндрический штифт | |
| 25 | CQ72336T5 | Прокладное уплотнительное кольцо | |
| 26 | 2509020-A0E | Магнитная пробка в сборе | |
| 27 | 2509016-A0T | Пробка | |
| 28 | 2509010-A0T | Масляный насос в сборе | |
| 29 | CQ1500865 | Болт | |
| 29 | Q40308 | Пружинная шайба | |
| 30 | 3834050-A0E | Выключатель замка межколесного дифференциала в сборе | |
| 31 | 2406018-A0E | Болт - для крепления крышки цилиндра межколесного дифференциала | |
| 32 | CQ63505 | Шарнир | |
| 33 | 2406016-A0E | Крышка - цилиндр | |
| 34 | 2406017-A0E | Уплотнительная прокладка - крышка цилиндра | |
| 35 | 2406014-A0E | О - образное кольцо - поршень замка дифференциала | |
| 36 | 2406013-A0E | Поршень - замок межколесного дифференциала | |
| 37 | 2406011-A0E | Цилиндр - замок межколесного дифференциала | |
| 38 | Q2821222 | Прижимной винт | |
| 39 | CQ35212 | Шестигранная тонкая гайка | |
| 40 | 2508032-A0E | Скользящая зубчатая втулка - замок межосевого дифференциала | |
| 41 | 2406026-A0E | Валик вилки - межосевой дифференциал | |
| 42 | 2508024-A0E | Вилка - замок межосевого дифференциала | |
| 43 | 2502103-A0E | Прокладка - ведущая цилиндрическая шестерня | |
| 44 | Пружина | Возвратная пружина блокировки межколесного дифференциала | |
| 45 | 2502105-A0E | Ведущая цилиндрическая шестерня | |
| 46 | 2507057-A0E | Передний картер - межосевой дифференциал | |
| 47 | 2507081-A0E | Перекрестная ось - межосевой дифференциал | |
| 48 | 2507078-A0E | Прокладка - планетарная шестерня межосевого дифференциала | |
| 49 | 2507076-A0E | Планетарная шестерня - межосевой дифференциал | |
| 50 | 2507058-A0E | Планетарная шестерня - межосевой дифференциал | |
| 51 | 2507063-A0E | Болт - для крепления картера межосевого дифференциала | |
| 52 | 2507065-A0E | Задняя коническая шестерня в сборе - межосевой дифференциал | |
| 53 | 30216 | Конический подшипник качания | |
| 54 | 2502042-A0E | О - образное кольцо - гермоперегородка | |
| 55 | 2502041-A0E | Уплотнительная шайба - картер цилиндрической шестерни и картер редуктора | |
| 56 | 2502122-A0E | Цилиндрический штифт - наружный картер цилиндрической шестерни | |
| 57 | 2502138-A0T | Пробка - маслоканал валика ведущей цилиндрической шестерни | |
| 58 | 2502136-A0E | Валик ведущей цилиндрической шестерни | |
| 59 | 2502137-A0E | Уплотнительное кольцо - валик ведущей цилиндрической шестерни | |
| 60 | 30314 | Конический подшипник качания | |
| 61 | 2502056-A0E | Регулировочное кольцо - передний подшипник вала ведущей цилиндрической шестерни | |
| 62 | Q40308 | Пружинная шайба | |
| 63 | CQ1500812S | Шестигранный загибочный болт | |
| 64 | 2502072-A0E | Ограничительная скоба - регулировочное кольцо | |
| 65 | 2502055-A0E | Сальник в сборе - передний подшипник вала ведущей цилиндрической шестерни | |
| 66 | 2402067-A0E | Колпачок для защиты от пыли - сальник ведущей конической шестерни | |
| 67 | 2502066-A0E | Фланец - вал ведущей цилиндрической шестерни | |
| 68 | 2402077-A6A | О - образное кольцо - борт ведущей конической шестерни | |
| 69 | 2402069-A0E | Гайка - фланец ведущей конической шестерни | |
| 70 | CQ39160 | Круглая гайка | |
| 71 | Q40860 | Упорная шайба для круглой гайки | |
| 72 | 6212 | Шариковый подшипник с глубоким желобом | |
| 73 | 2502181-A0E | Регулировочное кольцо - сквозной подшипник | |
| 74 | 2502185-A0E | Сальник в сборе - сквозной вал | |
| 75 | 2502186-A0E | Пылезащитный кожух - сальник вала сквозного | |
| 76 | 2502161-A0E | Сквозной вал | |
| 77 | 2502182-A0E | Ограничительная скоба - регулировочное кольцо | |
| 78 | 2406024-A0E | Вилка - мелколесный дифференциал | |
| 79 | 2402016-A0E | Болт - для крепления редуктора | |
| 80 | 2406032-A0E | Зубчатая втулка - замок межколесного дифференциала | |
| 81 | 2406033-A0E | Неподвижная зубчатая втулка - замок межколесного дифференциала | |
| 82 | 2406034-A0E | Кольцо из стальной проволоки - зубчатая втулка замка дифференциала | |
| 83 | 2403071-A0E | Регулировочное кольцо - подшипник дифференциала | |
| 84 | 32216/YA6 | Конический подшипник качания | |
| 85 | 2402063AA0E | Болт крепления левого корпуса дифференциала и ведомой конической шестерни | |
| 85 | 2402063AA0E | Болт крепления левого корпуса дифференциала и ведомой конической шестерни | |
| A | 2403015-A0E | Картер дифференциала | |
| A | 2403015AA0E | Картер дифференциала | |
| 86 | 2403017-A0E | Левый картер - дифференциал | |
| 86 | 2403017AA0E | Корпус дифференциала | |
| 87 | 2403017-A0E | Левый картер - дифференциал | |
| 88 | Шайба | Пружинная шайба - для крепления приводной шестерни | |
| 89 | 2403051-A0E | Шестерня полуоси | |
| 90 | 2403058A31A1 | Прокладка - планетарная шестерня | |
| 91 | 2403056-A0E | Планетарная шестерня | |
| 92 | 2403061-A0E | Перекрестная ось | |
| 93 | 2502037AA0E | Ведомая коническая шестерня | |
| 93 | 2502037BA0E | Ведомая коническая шестерня | |
| 94 | 2403023-A0E | Болт - для крепления картера дифференциала | |
| 95 | 2402019-A0E | Крышка - подшипник дифференциала | |
| 96 | 2502019-A0E | Крышка - подшипник дифференциала | |
| 97 | 2402021-A0E | Упорный палец - картер редуктора и картера моста | |
| 98 | 2403072-A0E | Ограничительная скоба - регулировочное кольцо | |
| 99 | CQ1500812S | Шестигранный загибочный болт | |
| 100 | 2402023-A0E | Болт - для крепления крышки подшипника дифференциала | |
| 101 | 2403081-80B | Левая полуось | |
| 102 | 2403082-80B | Правая полуось |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
