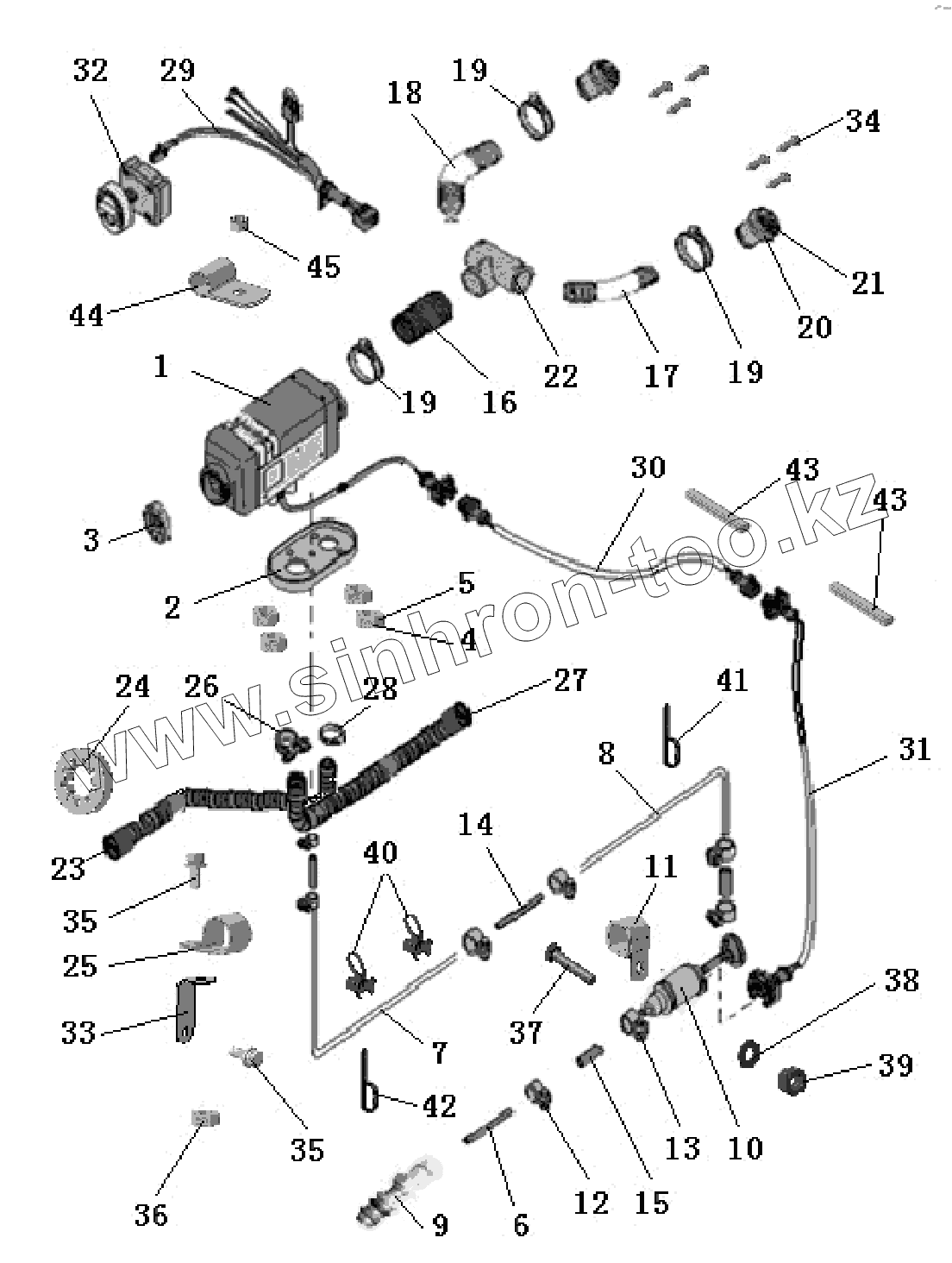

Каталог запасных частей к технике: FAW CA 3250 серии J6. Независимый топливный обогреватель
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
35
36
37
38
39
40
41
42
43
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8101505BA01 | Ведущая машина обогревателя | |
| 2 | 8101551BA01 | Уплотнительная прокладка обогревателя | |
| 3 | 8101552BA01 | Защитная пробка воздуховпускного отверстия | |
| 4 | CQ34006 | Шестигранная гайка | |
| 5 | Q40106 | Шайба | |
| 6 | 8101561BA01 | Топливопровод A | |
| 7 | 8101562BA01 | Топливопровод Б | |
| 8 | 8101563BA01 | Топливопровод C | |
| 9 | 8101570BA01 | Штуцер отбора топлива | |
| 10 | 8101580BA01 | Подающий насос | |
| 11 | 8101591BA01 | Резиновый хомут крепления топливного насоса | |
| 12 | 8101592BA01 | Хомут крепления гибкого соединения | |
| 13 | 8101593BA01 | Хомут крепления гибкого соединения | |
| 14 | 8101596BA01 | Стандартное гибкое соединение | |
| 15 | 8101597BA01 | Специальное гибкое соединение | |
| 16 | 8101601BA01 | Термостойкий воздухопровод A | |
| 17 | 8101602BA01 | Термостойкий воздухопровод Б | |
| 18 | 8101603BA01 | Термостойкий воздухопровод C | |
| 19 | 8101606BA01 | Скоба | |
| 20 | 8101611BA01 | Держатель выпускного шара | |
| 21 | 8101612BA01 | Выпускной шар | |
| 22 | 8101616BA01 | T-образный тройник | |
| 23 | 8101621BA01 | Выхлопная труба | |
| 24 | 8101626BA01 | Резиновая втулка крепления выхлопной трубы | |
| 25 | 8101627BA01 | Зажим выхлопной трубы | |
| 26 | 8101628BA01 | Хомут крепления впускного конца выхлопной трубы | |
| 27 | 8101631BA01 | Впускной воздухопровод | |
| 28 | 8101632BA01 | Хомут крепления впускного конца впускного воздухопровода | |
| 29 | 8101640BA01 | Основной пучок проводов обогревателя | |
| 30 | 8101646BA01 | Пучок проводов топливного насоса A | |
| 31 | 8101647BA01 | Пучок проводов топливного насоса B | |
| 32 | 8101650BA01 | Термопереключатель | |
| 33 | 8101656BA01 | Регулируемый кронштейн выхлопной трубы | |
| 34 | CQ2713513 | Саморез | |
| 35 | CQ1460616 | Болт | |
| 36 | CQ34006 | Шестигранная гайка | |
| 37 | CQ1500835 | Болт | |
| 38 | Q40208 | Шайба | |
| 39 | CQ34008 | Гайка | |
| 40 | 3724012-A01 | Зажим жгута проводов II | |
| 41 | T67414646 | Резиновая лента | |
| 42 | T67427946 | Пластмассовый хомут | |
| 43 | 3506107-8E | Воздухопровод предохранительной подушки | |
| 44 | Q68810 | Однотрубный хомут | |
| 45 | CQ34005 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
