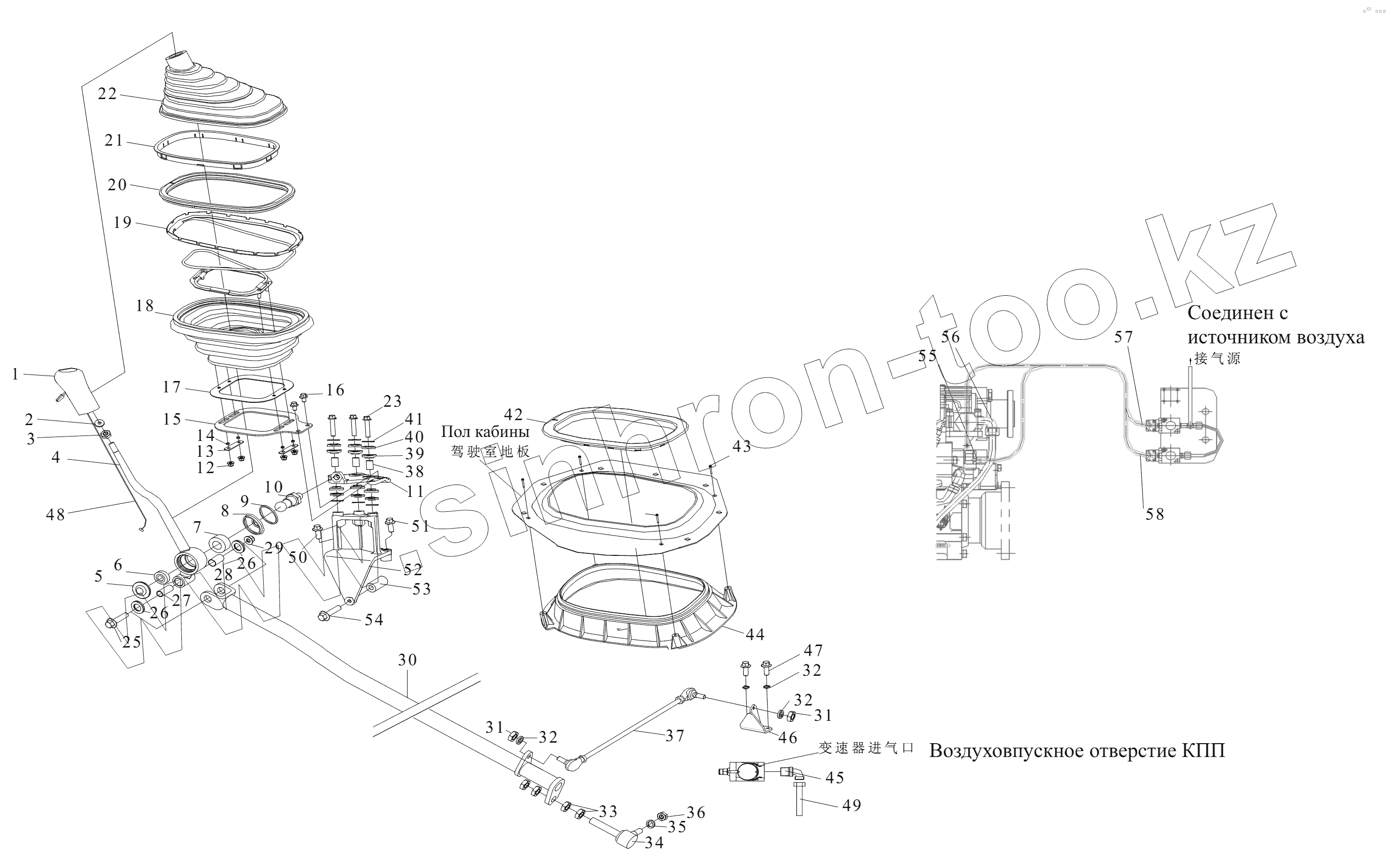

Каталог запасных частей к технике: FAW CA 3250 серии J6. Механизм управления переключением передач
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
25
26
26
27
28
29
30
31
31
32
32
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1703025-73C | Рукоятка рычага переключения передач | |
| 1 | 1703025A73C | Рукоятка рычага переключения передач | |
| 2 | Q40112 | Пружинная шайба | |
| 3 | CQ34112 | Гайка | |
| 4 | 1703021C70A | Рычаг переключения передач | |
| 5 | 1703016C70A | Заглушка рычага переключения передач | |
| 6 | 1703012C70A | Задний сухарь шарового пальца рычага переключения передач | |
| 7 | 1703011C70A | Втулка шарового пальца рычага переключения передач | |
| 8 | 1703018C70A | Защитный чехол уплотнения рычага переключения передач | |
| 9 | 1703019C70A | Зажимная пружина защитного чехла уплотнения рычага переключения передач | |
| 10 | 1703013C70A | Шаровой палец рычага переключения передач | |
| 11 | 1703071-76A | Верхний кронштейн рычага переключения передач | |
| 12 | CQ32606 | Гайка | |
| 13 | 1703066A70A | Прижим-нижний пылезащитный кожух | |
| 14 | 1703068A70A | Втулка-нижний пылезащитный кожух | |
| 15 | 1703060A70A | Нижняя распорка в сборе-пылезащитный кожух | |
| 16 | Q1840816 | Болт | |
| 17 | 1703061A70A | Верхняя распорка-пылезащитный кожух | |
| 18 | 1703046A70A | Нижний пылезащитный кожух | |
| 19 | 1703050A70A | Пружина нижнего пылезащитного кожуха в сборе | |
| 20 | 1703048A70A | Застежка-нижний пылезащитный кожух | |
| 21 | 1703043A70A | Застежка-верхний пылезащитный кожух | |
| 22 | 1703041A70A | Верхний пылезащитный кожух | |
| 23 | Q1841090T | Шестигранный фланцевый болт | |
| 24 | 1703072-76A | Сухарь нижнего кронштейна рычага переключения передач | |
| 25 | 1703081C70A | Вал переднего соединительного звена | |
| 26 | 1703085C70A | Мягкая прокладка | |
| 27 | 1703082C70A | Втулка переднего | |
| 28 | 1703083C70A | Втулка рычага переключения передач | |
| 29 | CQ32612 | Гайка | |
| 30 | 1703095-73C | Вертикальный рычаг переключения передач | |
| 31 | CQ34110 | Гайка | |
| 32 | Q40310 | Пружинная шайба | |
| 33 | CQ35116 | Тонкая шестигранная гайка | |
| 34 | 1703145A70A | Заднее соединение в сборе | |
| 35 | Q40312 | Пружинная шайба | |
| 36 | CQ34112 | Гайка | |
| 37 | 1703110-56A | Соединительный шток неподвижного рычага | |
| 38 | 1703078A70A | Гильза-верхняя стойка рычага переключения скоростей | |
| 39 | 1703076A70A | Гнездо подушки-верхняя стойка рычага переключения скоростей | |
| 40 | 1703077A70A | Подушка-верхняя стойка рычага переключения скоростей | |
| 41 | 1703079A70A | Подкладка-подушка верхней стойки рычага переключения скоростей | |
| 42 | 1703036A70A | Застежка-уплотнительное гнездо в сборе | |
| 43 | CQ2764825 | Полупотайной самонарезающий винт крестообразными шлицами | |
| 44 | 1703030A70A | Уплотнительное гнездо в сборе-пол в кабине | |
| 45 | 3506302-240 | Штуцер - угольник | |
| 46 | 1703165-73C | Кронштейн штока неподвижного рычага | |
| 47 | CQ1501035 | Болт | |
| 48 | 1703330A73A | Пучок воздухопроводов механизма переключения передач | |
| 49 | 1703640A76A | Впускная труба КПП | |
| 50 | Q1840850T | Шестигранный фланцевый болт | |
| 51 | Q1841045T | Шестигранный фланцевый болт | |
| 52 | 1703073A70A | Нижняя стойка-рычаг переключения скоростей | |
| 53 | 1703072A70A | Подкладка-нижняя стойка рычага переключения скоростей | |
| 54 | Q1840875T | Шестигранный фланцевый болт | |
| 55 | CQ63005 | Штуцер | |
| 56 | 3506302-240 | Штуцер - угольник | |
| 57 | 1703660A369 | Пневмопровод к выходящему электромагнитному клапану А в сборе | |
| 58 | 1703670A369 | Пневмопровод к выходящему электромагнитному клапану В в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
