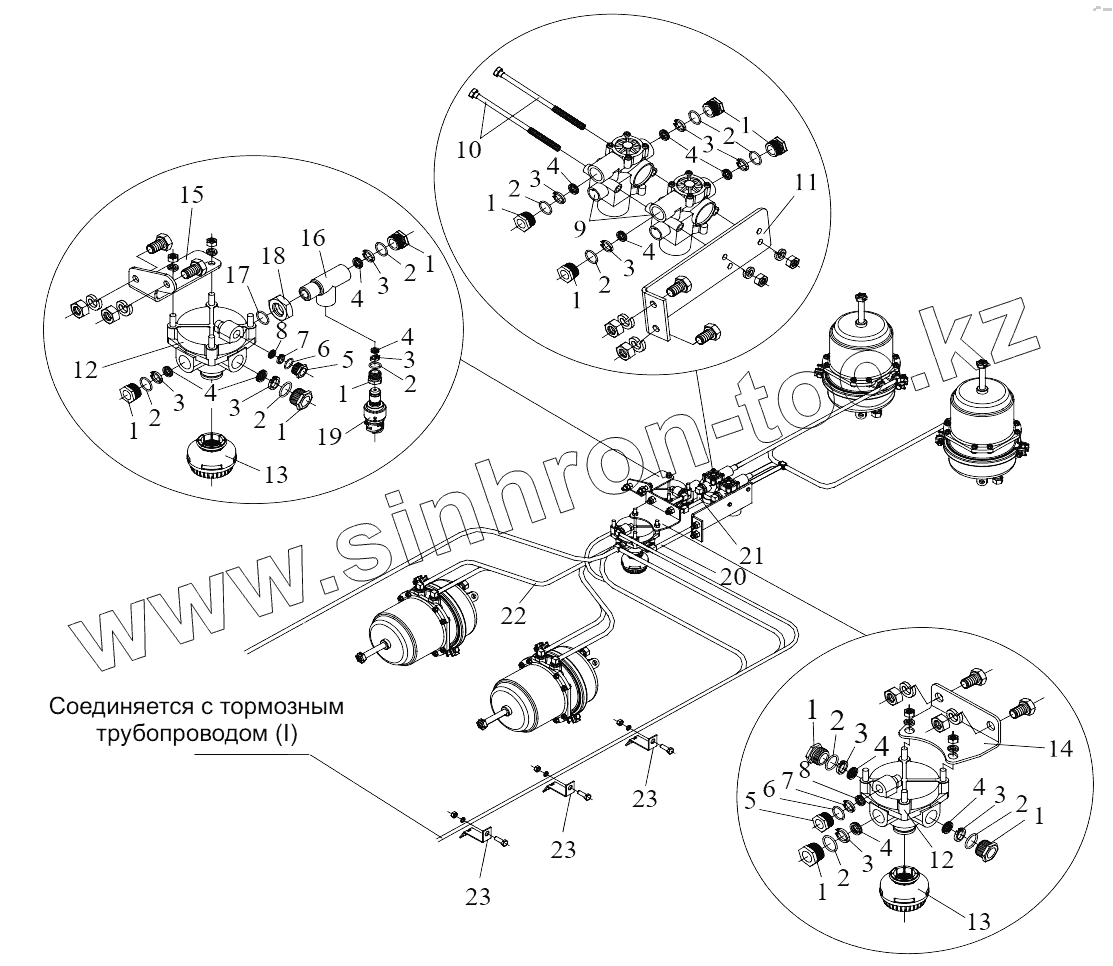

Каталог запасных частей к технике: FAW CA 3250 P66K2T1E5. Тормозные трубопроводы (II)
Q40310
Q40308
Q40308
CQ34008
CQ34008
CQ34010
Q40310
CQ1501035
CQ1501035
CQ34008
Q40308
CQ34010
CQ1501035
Q40310
CQ34010
CQ1501450
CQ1501450
CQ1501450
Q40314
Q40314
Q40314
CQ34014
CQ34014
CQ34014
1
1
1
1
1
1
1
1
1
1
2
2
2
2
2
2
2
2
2
2
3
3
3
3
3
3
3
3
3
3
4
4
4
4
4
4
4
4
4
5
5
6
6
7
7
8
8
9
10
11
12
12
13
13
14
15
16
17
18
19
20
21
22
23
23
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Q40310 | Q40310 | Пружинная шайба | |
| Q40308 | Q40308 | Пружинная шайба | |
| CQ34008 | CQ34008 | Гайка | |
| CQ34010 | CQ34010 | Гайка | |
| Q40310 | Q40310 | Пружинная шайба | |
| CQ1501035 | CQ1501035 | Болт | |
| CQ1501035 | CQ1501035 | Болт | |
| CQ34008 | CQ34008 | Гайка | |
| Q40308 | Q40308 | Пружинная шайба | |
| CQ34010 | CQ34010 | Гайка | |
| CQ1501035 | CQ1501035 | Болт | |
| Q40310 | Q40310 | Пружинная шайба | |
| CQ34010 | CQ34010 | Гайка | |
| CQ1501450 | CQ1501450 | Болт | |
| Q40314 | Q40314 | Пружинная шайба | |
| CQ34014 | CQ34014 | Гайка | |
| 1 | 3513406-50А | Втулка | |
| 2 | 3513408-50А | Уплотнительное кольцо | |
| 3 | 3513407-50А | Рым | |
| 4 | 3513403-50А | Уплотнительное кольцо | |
| 5 | 3506406-50А | Втулка | |
| 6 | 3506408-50А/А | Уплотнительное кольцо | |
| 7 | 3506407-50А | Рым | |
| 8 | 3506403-50А | Уплотнительное кольцо | |
| 9 | 3550310-50А | Электромагнитный клапан системы АBS в сборе | |
| 10 | 3550336-50А/А | Болт крепления электромагнитного клапана | |
| 11 | 3550012-435/А | Стойка - электромагнитные клапаны среднего и | |
| 12 | 3518015-50А | Последовательный клапан в сборе | |
| 13 | 3518025-523/А | Глушитель в сборе | |
| 14 | 3518012-369/D | Кронштейн релейного клапана | |
| 15 | 3518012-79С | Кронштейн релейного клапана | |
| 16 | 3516311-368 | Штуцер | |
| 17 | CQ7342224A | О-образное резиновое уплотнительное кольцо для пневмогидравлического компонента | |
| 18 | 3511012-1Н | Уплотнительная втулка для выхода воздушной сушилки | |
| 19 | 3757050-50A/D | Выключатель тревоги пневматического стояночного тормоза в сборе | |
| 20 | 3506510-73A/F | Воздухопровод в сборе между релейным клапаном с опережающей характеристикой и левым местом соединения АБС | |
| 21 | 3506520-73A/G | Воздухопровод в сборе между релейным клапаном с опережающей характеристикой и правым местом соединения АБС | |
| 22 | 3506200-60R/C | Трубный пучок промежуточного/заднего моста в сборе | |
| 23 | 3506426-240/А | Держатель крепежного ремня |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
