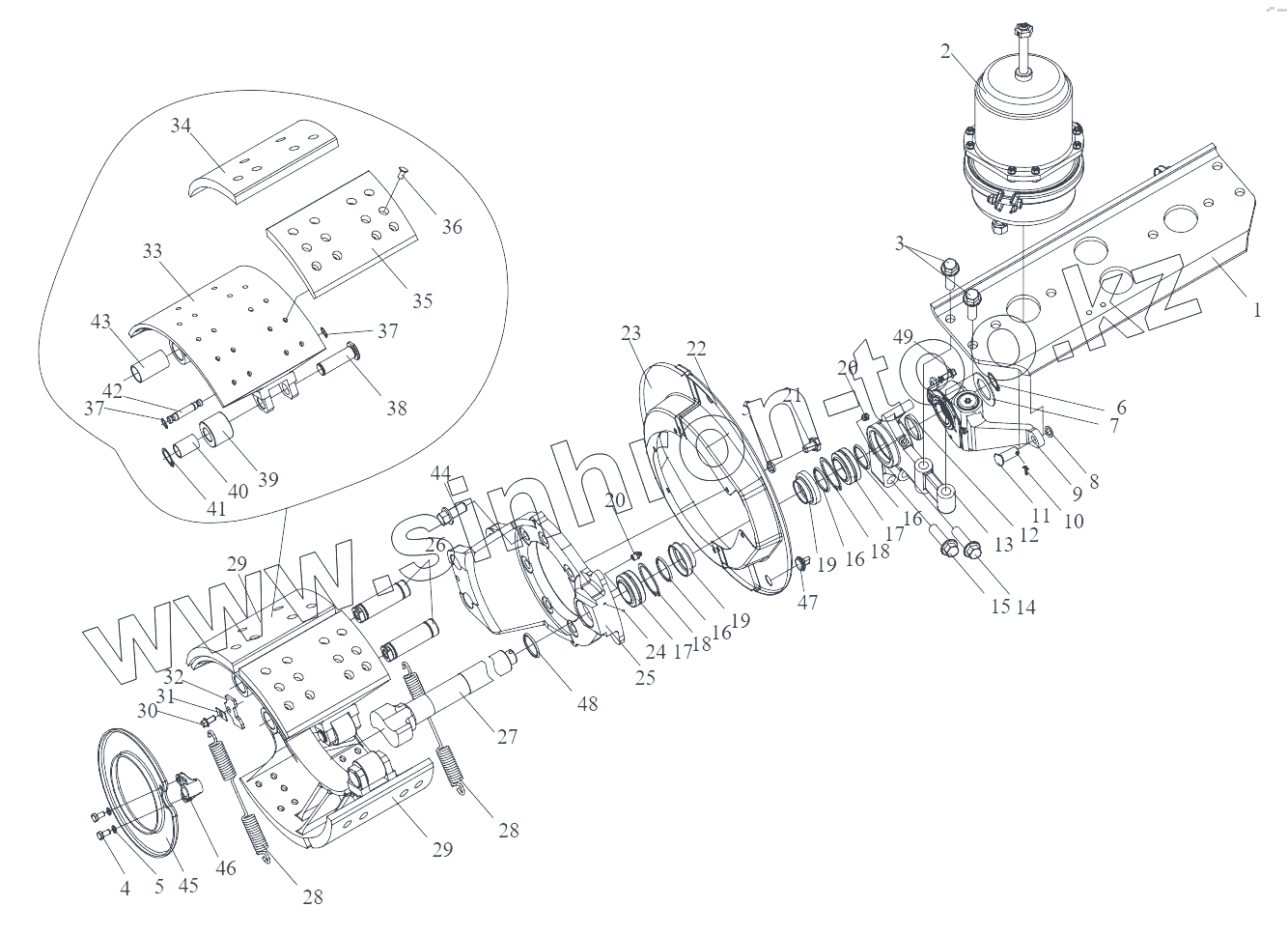

Каталог запасных частей к технике: FAW CA 3250 P66K2T1E5. Тормоз заднего колеса
3502G15AA6E
Q40308
3502128-A0E
3502210-A0E
3530015-A0E
3502G10AA6E
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
16
16
17
17
18
18
19
19
20
20
21
22
23
24
25
26
27
27
28
28
29
29
30
31
32
33
34
35
36
37
37
38
39
40
41
42
43
44
45
46
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3502G15AA6E | 3502G15AA6E | Логический элемент левого тормоза заднего моста в сборе | |
| Q40308 | Q40308 | Пружинная шайба | |
| 3502128-A0E | 3502128-A0E | Кронштейн заднего левого кулака | |
| 3502210-A0E | 3502210-A0E | Регулировочный рычаг | |
| 3530015-A0E | 3530015-A0E | Цилиндр левой рессоры заднего моста с быстрым соединением в сборе | |
| 3502G10AA6E | 3502G10AA6E | Логический элемент правого тормоза заднего моста в сборе | |
| 1 | 3502126А483 | Опорная плита - пружинный тормозной цилиндр | |
| 2 | 3530010-A0E | Цилиндр правой рессоры заднего моста с быстрым соединением в сборе | |
| 3 | 3502038-1Н | Болт | |
| 4 | CQ1500816 | Болт | |
| 5 | Q40308 | Пружинная шайба | |
| 6 | Q43138 | Упругое стопорное кольцо вала | |
| 7 | 3501156А392 | Регулировочная шайба тормоза | |
| 8 | Q40114 | Шайба | |
| 9 | 3502205-A0E | Регулировочный рычаг | |
| 10 | Q5003025 | Шплинт | |
| 11 | Q5101438 | Штифт | |
| 12 | 3502123-A0E | Подкладка кронштейна кулака | |
| 13 | 3502127-A0E | Кронштейн заднего левого кулака | |
| 14 | 3503038-A0E | Контрболт для кронштейна кулачка промежуточного моста | |
| 15 | 3503039-A0E | Контрболт для кронштейна кулачка промежуточного моста | |
| 16 | 3502153-A0E | Сальник | |
| 17 | 3502135-A0E | Шарнирный подшипник | |
| 18 | Q43062 | Пружинная шайба для отверстия | |
| 19 | 3502124-A0E | Держатель сальника | |
| 20 | CQ70001 | Масленка | |
| 21 | CQ1500812 | Болт | |
| 22 | 3502031-А0Е | Задний пылезащитный диск заднего тормоза | |
| 23 | 3502032-A0E | Передний пылезащитный щиток | |
| 24 | Q966555 | Стальной шарик | |
| 25 | 3502021-A0E | Кронштейн | |
| 26 | 3502086-А6Е | Вал задней тормозной колодки | |
| 27 | 3502151-А6Е | Задний левый тормозной кулачок | |
| 27 | 3502152-А6Е/В | Задний правый тормозной кулачок | |
| 28 | 3502436-А0Е | Возвратная пружина | |
| 29 | 3502375-А6Е/А | Задняя тормозная колодка с роликом в сборе | |
| 30 | CQ1501016 | Болт | |
| 31 | 3501087-4Е | Застежка крепежного болта отбойника вала колодки | |
| 32 | 3502087-А6Е/А | Щиток вала тормозной колодки | |
| 33 | 3502391-А6Е/В | Задняя тормозная колодка | |
| 34 | 3502406-А6Е/А | Задняя фрикционная накладка | |
| 35 | 3502407-А6Е/А | Задняя фрикционная накладка | |
| 36 | 3502408-A0E/А | Заклепка крепления фрикционной накладки тормозной колодки | |
| 37 | Q43112 | Упругое стопорное кольцо для оси | |
| 38 | 3502394-А0Е/В | Валик ролика | |
| 39 | 3502392-А0Е | Бегунок | |
| 40 | 3502393-А0Е | Втулка - бегунок | |
| 41 | Q43122 | Упругое стопорное кольцо для оси | |
| 42 | 3502398-А0Е/А | Собачка возвратной пружины | |
| 43 | 3501396-A0S/A | Втулка вала передней тормозной колодки | |
| 44 | 3502038-1Н | Болт | |
| 45 | 3502434АА0Е | Пылезащитный диск | |
| 46 | 3605366-93W | Кронштейн датчика скорости вращения заднего колеса | |
| 47 | 3501034-02 | Заглушка - отверстие проверки диска защиты от пыли | |
| 48 | 3501029-A0S | Сальник - тормозной кулачок | |
| 49 | CQ1500820 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
