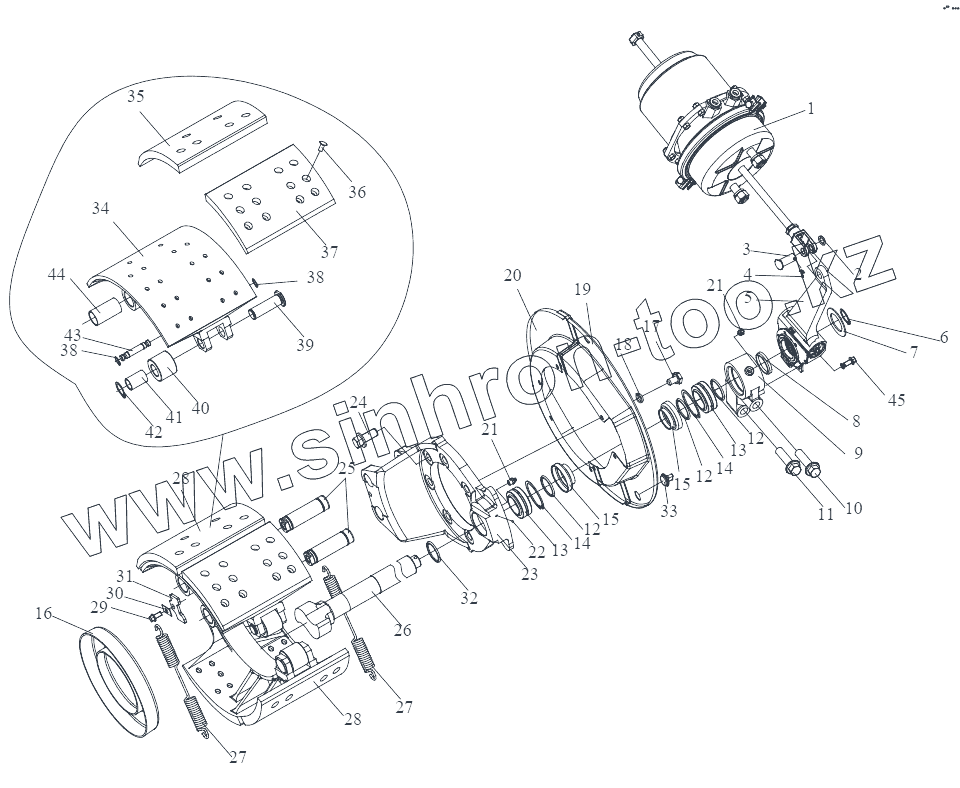

Каталог запасных частей к технике: FAW CA 3250 P66K2T1E5. Тормоз промежуточного моста
3503G25АА6Е/А
3530025-A0E/G
3503128-A0E
3503210-A0E
1
2
3
4
5
6
7
8
9
10
11
12
12
12
13
13
14
14
15
15
16
17
18
19
20
21
21
22
23
24
25
26
26
27
27
28
28
29
30
31
32
33
34
35
36
37
38
38
39
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3503G25АА6Е/А | 3503G25АА6Е/А | Тормоз промежуточного моста | |
| 3530025-A0E/G | 3530025-A0E/G | Правый пружинный цилиндр промежуточного моста с быстросъемным фитингом в сборе | |
| 3503128-A0E | 3503128-A0E | Кронштейн правого кулачка промежуточного моста | |
| 3503210-A0E | 3503210-A0E | Регулировочный рычаг | |
| 1 | 3530020-A0E/G | Левый пружинный цилиндр промежуточного моста с быстросъемным фитингом в сборе | |
| 2 | Q40114 | Шайба | |
| 3 | Q5101438 | Штифт | |
| 4 | Q5003025 | Шплинт | |
| 5 | 3503205-A0E | Регулировочный рычаг | |
| 6 | Q43138 | Упругое стопорное кольцо вала | |
| 7 | 3501156A392 | Регулировочная шайба тормоза | |
| 8 | 3502123-A0E | Подкладка кронштейна кулака | |
| 9 | 3503127-A0E | Кронштейн кулака | |
| 10 | 3503038-A0E | Контрболт для кронштейна кулачка промежуточного моста | |
| 11 | 3503039-A0E | Контрболт для кронштейна кулачка промежуточного моста | |
| 12 | 3502153-A0E | Сальник | |
| 13 | 3502135-A0E | Шарнирный подшипник | |
| 14 | Q43062 | Пружинная шайба для отверстия | |
| 15 | 3502124-A0E | Держатель сальника | |
| 16 | 3502432-A0E | Маслоотражатель 2 | |
| 17 | CQ1500812 | Болт | |
| 18 | Q40308 | Пружинная шайба | |
| 19 | 3502031-A0E | Задний пылезащитный щиток | |
| 20 | 3502032-A0E/B | Передний пылезащитный диск правого тормоза | |
| 21 | CQ70001 | Масленка | |
| 22 | Q966555 | Стальной шарик | |
| 23 | 3502021-A0E | Кронштейн | |
| 24 | 3502038-487 | Контрболт для кронштейна заднего тормоза | |
| 25 | 3502086-A6E/A | Вал задней тормозной колодки | |
| 26 | 3502151-A6E/B | Задний левый тормозной кулачок | |
| 26 | 3502152-A6E/B | Задний правый тормозной кулачок | |
| 27 | 3502436-A0E/B | Возвратная пружина | |
| 28 | 3502375-A6E/A | Задняя тормозная колодка с роликом в сборе | |
| 29 | CQ1511016 | Шестигранный загибочный болт | |
| 30 | 3501087-4Е | Застежка крепежного болта отбойника вала колодки | |
| 31 | 3502087-А6Е/А | Щиток вала тормозной колодки | |
| 32 | 3501029-A0S | Сальник - тормозной кулачок | |
| 33 | 3501034-02 | Заглушка - отверстие проверки диска защиты от пыли | |
| 34 | 3502391-A6E/B | Задняя тормозная колодка | |
| 35 | 3502406-A6E/A | Задняя фрикционная накладка | |
| 36 | 3502407-A6E/A | Задняя фрикционная накладка | |
| 37 | 3502408-A0E/A | Заклепка крепления фрикционной накладки тормозной колодки | |
| 38 | Q43112 | Упругое стопорное кольцо для оси | |
| 39 | 3502394-A0E/B | Валик ролика | |
| 40 | 3502392-A0E | Бегунок | |
| 41 | 3502393-A0E | Втулка ролика | |
| 42 | Q43122 | Упругое стопорное кольцо для оси | |
| 43 | 3502398-A0E/A | Собачка возвратной пружины | |
| 44 | 3501396-A0S/A | Втулка вала передней тормозной колодки | |
| 45 | CQ1500820 | Болт | |
| 46 | Q40308 | Пружинная шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
