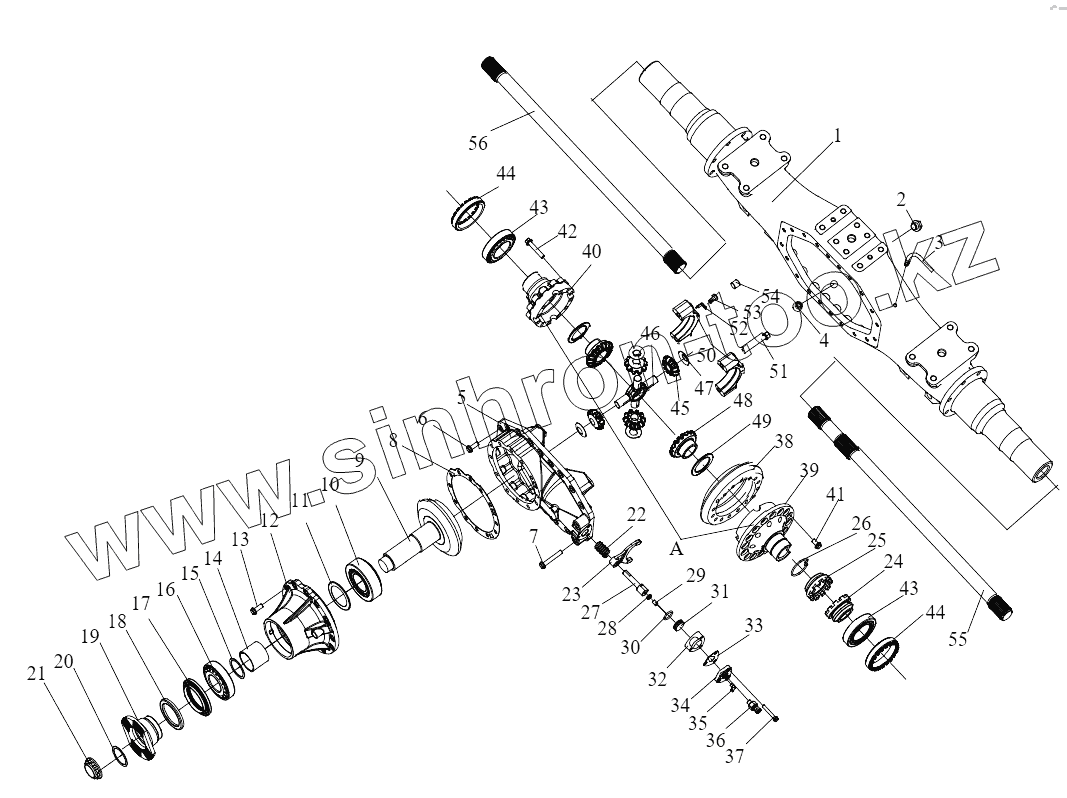

Каталог запасных частей к технике: FAW CA 3250 P66K2T1E5. Промежуточный мост
2500010А78С/А
2502010AA6E/D
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
31
32
33
34
35
36
37
38
39
40
41
42
43
43
44
44
45
A
46
47
48
49
50
51
52
53
54
55
56
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2500010А78С/А | 2500010А78С/А | Промежуточный мост в сборе | |
| 2502010AA6E/D | 2502010AA6E/D | Главный редуктор промежуточного моста в сборе | |
| 1 | 2501011-А6Е/А | Картер промежуточного моста | |
| 2 | CQ61810 | Шестигранная коническая пробка | |
| 3 | Т905 | Вентиляционная пробка | |
| 4 | Т62104М | Коническая магнитная резьбовая пробка с внутренним шестигранником | |
| 5 | 2402069-A0E | Гайка - фланец ведущей конической шестерни | |
| 6 | 2402077-А6А | О-образное кольцо - фланец ведущей конической шестерни | |
| 7 | 2502066-A0E | Фланец - вал ведущей цилиндрической шестерни | |
| 8 | 2402067-A0E | Колпачок для защиты от пыли - сальник ведущей конической шестерни | |
| 9 | 2502055-A0E/В | Сальник в сборе переднего подшипника вала ведущей цилиндрической шестерни | |
| 10 | 2502056-A0E | Регулировочное кольцо - передний подшипник вала ведущей цилиндрической шестерни | |
| 11 | 30314 | Конический подшипник качания | |
| 12 | 2502136-А6Е/А | Вал ведущей цилиндрической шестерни | |
| 13 | 2508032-A0E/F | Скользящая зубчатая муфта блокировки межосевого дифференциала | |
| 14 | 2502103-A0E/Е | Прокладка ведущей цилиндрической шестерни | |
| 15 | 2502109-A0E | Втулка -Ведущая цилиндрическая шестерня | |
| 16 | 2502107-А6Е | Ведущая цилиндрическая шестерня | |
| 17 | 2507057-А6Е/А | Корпус межосевого дифференциала | |
| 18 | 2507059-А6Е/А | Кожух маслосборника | |
| 19 | 2507076-А6Е/С | Сателлит межосевого дифференциала | |
| 20 | 2507081-А6Е/В | Крестовина -Межосевого дифференциала | |
| 21 | 2507068-А6Е | Задняя коническая шестерня межосевого дифференциала | |
| 22 | 2507069-А6Е | Втулка -Задняя коническая шестерня | |
| 23 | 32215 | Конический роликоподшипник | |
| 24 | 2402016-A0E | Болт - для крепления редуктора | |
| 25 | 2502108-A6E/BL01 | Ведомая цилиндрическая шестерня | |
| 26 | 32314 | Конический подшипник качания | |
| 27 | 2502049-А6Е/А | Держатель подшипника | |
| 28 | 2402016-1Н | Болт - крепление редуктора | |
| 29 | 2402048-A0E | Маслоотражатель - гнездо подшипника ведущей конической шестерни | |
| 30 | CQ5241226 | Цилиндрический штифт | |
| 31 | 2502097-А6Е/А | Регулировочная прокладка держателя подшипника ведущей конической шестерни | |
| 31 | 2502098-А6Е/А | Регулировочная прокладка держателя подшипника ведущей конической шестерни | |
| 31 | 2502099-А6Е/А | Регулировочная прокладка держателя подшипника ведущей конической шестерни | |
| 32 | Т62106 | Коническая магнитная заглушка с внутренним шестигранником | |
| 33 | 2502018-А6Е/В | Картер редуктора промежуточного моста | |
| 34 | 2402017-1Н | Болт - крепление редуктора | |
| 35 | 2402081-А0Е/В | Регулировочная шайба подшипника ведущей конической шестерни | |
| 36 | 2502088-A0E/А | Распорная втулка подшипника ведущей конической шестерни | |
| 37 | 32315 | Конический подшипник качания | |
| 38 | 2502036АА6Е/А | Ведущая коническая шестерня | |
| 39 | 2406032-A0E | Зубчатая втулка - замок межколесного дифференциала | |
| 40 | 2406033-A0E | Неподвижная зубчатая втулка - замок межколесного дифференциала | |
| 41 | 2406034-A0E | Кольцо из стальной проволоки - зубчатая втулка замка дифференциала | |
| 42 | 2403071-A0E | Регулировочное кольцо - подшипник дифференциала | |
| 43 | 32216/YA6 | Конический подшипник качания | |
| 44 | 2402063-A0E | Болт - для крепления левого картера дифференциала и ведомой конической шестерни | |
| 45 | 2403017-A0E | Левый картер - дифференциал | |
| A | 2403015-A0E | Картер дифференциала | |
| 46 | 2502037-А6Е/А | Ведомая коническая шестерня | |
| 47 | 2403053-A0E/В | Шайба полуосевой шестерни | |
| 48 | 2403051-A0E/Е | Полуосевая шестерня | |
| 49 | 2403058-А6Е/А | Шайба сателлита | |
| 50 | 2403056-A0E/D | Планетная шестерня | |
| 51 | 2403061-A0E/D | Крестовина | |
| 52 | 2403018-A0E/А | Правая чашка -дифференциала | |
| 53 | 2403023-A0E | Болт - для крепления картера дифференциала | |
| 54 | 2402023-A0E/D | Болт крепления крышки подшипника дифференциала | |
| 55 | 2403072-A0E | Ограничительная скоба - регулировочное кольцо | |
| 56 | CQ1500812S | Шестигранный загибочный болт | |
| 57 | 2402021-A0E | Упорный палец - картер редуктора и картера моста | |
| 58 | 2402019-A0E | Крышка - подшипник дифференциала | |
| 59 | 2502019-A0E/С | Крышка подшипника дифференциала | |
| 60 | 2403081В483/С | Левая полуось | |
| 61 | 2403082В483/С | Правая полуось | |
| 62 | 2406018-A0E | Болт - для крепления крышки цилиндра межколесного дифференциала | |
| 63 | 3834050-A0E | Выключатель замка межколесного дифференциала в сборе | |
| 64 | CQ63505 | Шарнир | |
| 65 | 2406016-A0E | Крышка - цилиндр | |
| 66 | 2406017-A0E | Уплотнительная прокладка - крышка цилиндра | |
| 67 | 2406014-A0E | О - образное кольцо - поршень замка дифференциала | |
| 68 | 2406013-A0E | Поршень - замок межколесного дифференциала | |
| 69 | 2406011-А0Е | Цилиндр - блокировка межколесного дифференциала | |
| 70 | Q2821222 | Прижимной винт | |
| 71 | CQ35212 | Шестигранная тонкая гайка | |
| 72 | 2406026-A0E | Валик вилки - межосевой дифференциал | |
| 73 | 2406024-A0E | Вилка - мелколесный дифференциал | |
| 74 | 2406028-A0E | Возвратная пружина - замок межколесного дифференциала | |
| 75 | 2406013-999 | Поршень блокировки межколесного дифференциала | |
| 76 | Q40308 | Пружинная шайба | |
| 77 | 2502182-A0E/А | Упорная пластинка регулировочного кольца | |
| 78 | 2406019-999/А | Уплотнительное кольцо выключателя блокировки дифференциала | |
| 79 | 2509016-АОТ | Пробка | |
| 80 | CQ72336T5 | Прокладное уплотнительное кольцо | |
| 81 | 2402016-1Н | Болт - крепление редуктора | |
| 82 | 2502131-А6Е/А | Передний корпус | |
| 83 | 2508024-A0E/D | Вилка переключения блокировки межосевого дифференциала | |
| 84 | CQ39160 | Круглая гайка | |
| 85 | Q40860 | Упорная шайба для круглой гайки | |
| 86 | 6212 | Шариковый подшипник с глубоким желобом | |
| 87 | 2502181-А0Е | Регулировочное кольцо - подшипник проходного вала | |
| 88 | 2502185-A0E/В | Сальник в сборе проходного вала | |
| 89 | 2502186-A0E | Пылезащитный кожух - сальник вала сквозного | |
| 90 | 2502161-A0E | Сквозной вал |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
