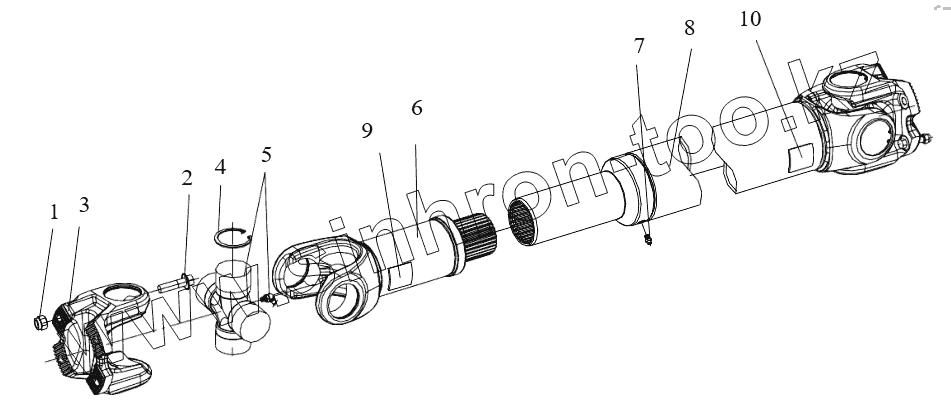

Каталог запасных частей к технике: FAW CA-3250-P66K2L2BT1E4Z. Промежуточный приводной вал
1
2
2
2
2
2
2
2
2
2
2
2
2
2
2
3
4
4
4
4
4
4
4
5
6
7
8
8
8
8
8
8
9
9
9
9
9
9
9
9
9
10
10
10
10
10
10
10
10
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Q32914 | Гайка | |
| 2 | 2205060А96А | Подсборка приводного вала среднего моста с карданом | |
| 2 | 2205060А91С | Подсборка приводного вала среднего моста с карданом | |
| 2 | 2205060А92С | Подсборка приводного вала промежуточного моста с карданным шарниром | |
| 2 | 2205060В98А | Подсборка приводного вала промежуточного моста с карданным шарниром | |
| 2 | 2201060В51В | Подсборка приводного вала заднего моста с карданным шарниром | |
| 2 | 2205060А777 | Подсборка приводного вала промежуточного моста с карданным шарниром | |
| 2 | 2205050В761/А | Вилка шлицевого вала с карданным шарниром в сборе | |
| 2 | 2205010-56V/A | Приводной вал промежуточного моста с карданным шарниром в сборе | |
| 2 | Q1851455T | Шестигранный фланцевый болт | |
| 2 | 2205010-56V/A | Приводной вал промежуточного моста с карданным шарниром в сборе | |
| 2 | 2201010-1050/В | Карданный вал заднего моста с карданным шарниром в сборе | |
| 2 | 2205010-56V/A | Приводной вал промежуточного моста с карданным шарниром в сборе | |
| 2 | 2205010-56V/A | Приводной вал промежуточного моста с карданным шарниром в сборе | |
| 2 | 2205010-56V/A | Приводной вал промежуточного моста с карданным шарниром в сборе | |
| 3 | 2205023В761/А | Фланцевая вилка | |
| 4 | 2205041-А0М/А | Стопорное кольцо | |
| 4 | 2205042-А0М/А | Стопорное кольцо | |
| 4 | 2205043-А0М/А | Стопорное кольцо | |
| 4 | 2205044-А0М/А | Стопорное кольцо | |
| 4 | 2205046-А0М/А | Стопорное кольцо | |
| 4 | 2205047-А0М/А | Стопорное кольцо | |
| 4 | 2205048-А0М/А | Стопорное кольцо | |
| 5 | 2205030В761/А | Крестовина с игольчатым роликоподшипником в сборе | |
| 6 | 2205020В761/А | Вилка шлицевого вала в сборе | |
| 7 | CQ70001 | Масленка | |
| 8 | 2201015В51В | Трубка приводного вала заднего вала, сварная вилка со шлицевой втулкой в сборе | |
| 8 | 2205015В98А | Трубка приводного вала промежуточного вала, сварная вилка со шлицевой втулкой в сборе | |
| 8 | 2205015А92С | Трубка приводного вала промежуточного вала, сварная вилка со шлицевой втулкой в сборе | |
| 8 | 2205015А96А | Трубка приводного вала среднего моста, сварная вилка и шлицевая втулка | |
| 8 | 2205015А91А | Трубка приводного вала среднего моста, сварная вилка и шлицевая втулка | |
| 8 | 2205015А777 | Трубка приводного вала промежуточного вала, сварная вилка со шлицевой втулкой в сборе | |
| 9 | 2205087-А0М/А | Противовес | |
| 9 | 2205089-А0М/А | Противовес | |
| 9 | 2205088-А0М/А | Противовес | |
| 9 | 2205086-А0М/А | Противовес | |
| 9 | 2205085-А0М/А | Противовес | |
| 9 | 2205084-А0М/А | Противовес | |
| 9 | 2205083-А0М/А | Противовес | |
| 9 | 2205082-А0М/А | Противовес | |
| 9 | 2205081-А0М/А | Противовес | |
| 10 | 2205071-А0М/А | Противовес | |
| 10 | 2205072-А0М/А | Противовес | |
| 10 | 2205073-А0М/А | Противовес | |
| 10 | 2205074-А0М/А | Противовес | |
| 10 | 2205075-А0М/А | Противовес | |
| 10 | 2205076-А0М/А | Противовес | |
| 10 | 2205077-А0М/А | Противовес | |
| 10 | 2205078-А0М/А | Противовес | |
| 10 | 2205079-А0М/А | Противовес |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
