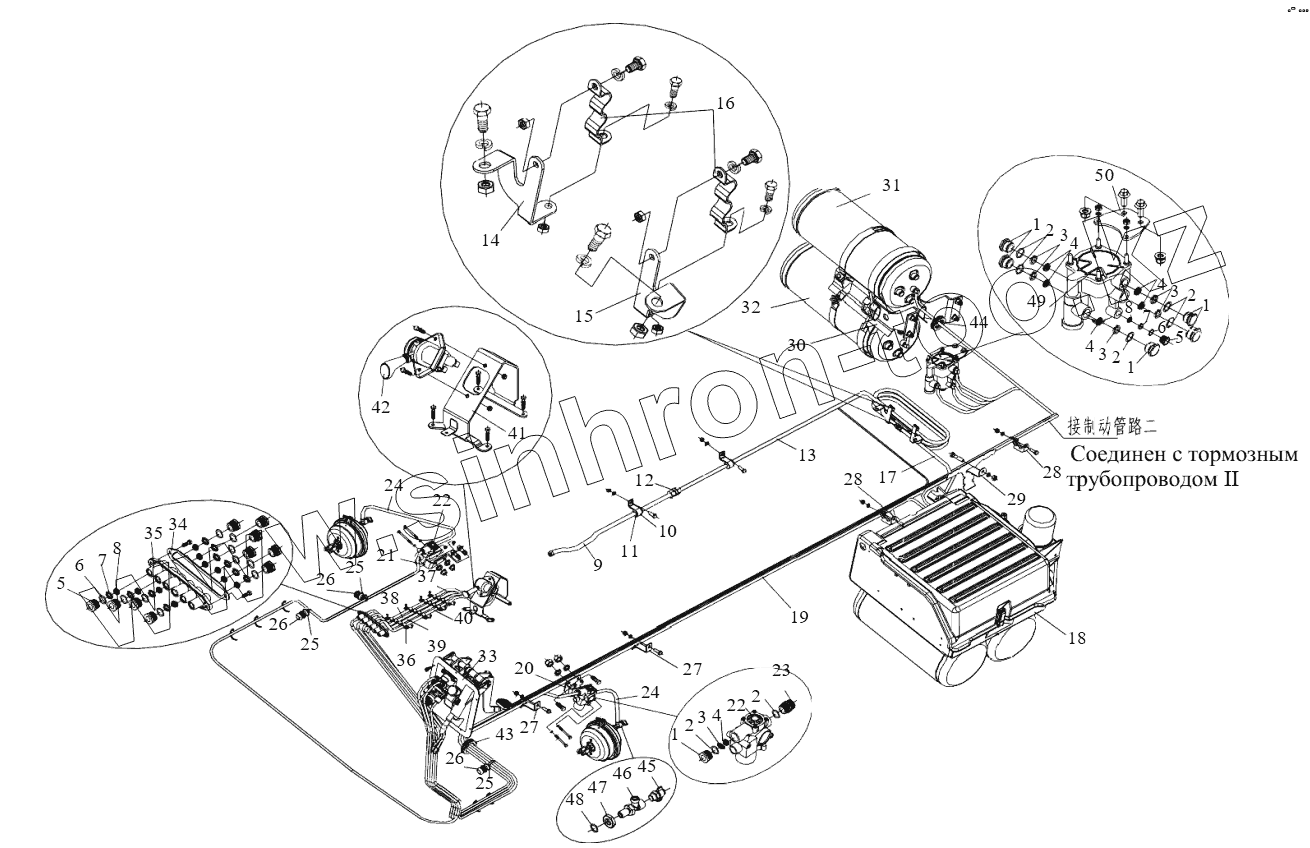

Каталог запасных частей к технике: FAW CA-3250-P66K2L1BT1E4Z. Тормозные трубопроводы I
CQ1501445
CQ34008
CQ1501455
Т67437676
Т67437676
CQ34014
CQ34014
3506100-74W
3506100-75WJ/D
Q40314
Q40314
CQ1501445
Q40314
CQ34014
CQ1501450
CQ1501450
Q40308
Q40314
CQ34014
CQ1501445
CQ1501445
CQ1500880
CQ1500880
Q40308
Q40308
CQ34008
CQ34008
Q40108
Q40108
Т67437676
Т67437676
CQ34014
CQ34014
Q40314
Q40314
CQ1501445
CQ1501445
CQ1500825
CQ32614
Q1841435
CQ34008
Q40308
CQ1460525
CQ1460625
CQ1460620
Q40305
CQ1501445
Q40314
CQ34014
CQ34005
CQ1460620
CQ1460825
Т67420376
CQ34014
CQ1501225
Q40312
CQ34012
Q40314
1
1
1
1
2
2
2
2
2
3
3
3
3
4
4
4
4
5
5
6
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
24
25
25
25
26
26
26
27
27
28
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| CQ1501445 | CQ1501445 | Болт | |
| CQ34008 | CQ34008 | Гайка | |
| CQ1501455 | CQ1501455 | Болт | |
| Т67437676 | Т67437676 | Пластмассовая лента | |
| CQ34014 | CQ34014 | Гайка | |
| 3506100-74W | 3506100-74W | Трубный пучок | |
| 3506100-75WJ/D | 3506100-75WJ/D | Трубный пучок в сборе | |
| Q40314 | Q40314 | Пружинная шайба | |
| CQ1501445 | CQ1501445 | Болт | |
| Q40314 | Q40314 | Пружинная шайба | |
| CQ34014 | CQ34014 | Гайка | |
| CQ1501450 | CQ1501450 | Болт | |
| Q40308 | Q40308 | Пружинная шайба | |
| Q40314 | Q40314 | Пружинная шайба | |
| CQ34014 | CQ34014 | Гайка | |
| CQ1501445 | CQ1501445 | Болт | |
| CQ1500880 | CQ1500880 | Болт | |
| Q40308 | Q40308 | Пружинная шайба | |
| CQ34008 | CQ34008 | Гайка | |
| Q40108 | Q40108 | Шайба | |
| Т67437676 | Т67437676 | Пластмассовая лента | |
| CQ34014 | CQ34014 | Гайка | |
| Q40314 | Q40314 | Пружинная шайба | |
| CQ1501445 | CQ1501445 | Болт | |
| CQ1500825 | CQ1500825 | Болт | |
| CQ32614 | CQ32614 | Гайка | |
| Q1841435 | Q1841435 | Шестигранный фланцевый болт | |
| CQ34008 | CQ34008 | Гайка | |
| Q40308 | Q40308 | Пружинная шайба | |
| CQ1460525 | CQ1460525 | Комбинированный болт | |
| CQ1460625 | CQ1460625 | Болт | |
| CQ1460620 | CQ1460620 | Болт | |
| Q40305 | Q40305 | Пружинная шайба | |
| CQ1501445 | CQ1501445 | Болт | |
| Q40314 | Q40314 | Пружинная шайба | |
| CQ34014 | CQ34014 | Гайка | |
| CQ34005 | CQ34005 | Гайка | |
| CQ1460620 | CQ1460620 | Болт | |
| CQ1460825 | CQ1460825 | Болт | |
| Т67420376 | Т67420376 | Пластмассовая петля | |
| CQ34014 | CQ34014 | Гайка | |
| CQ1501225 | CQ1501225 | Болт | |
| Q40312 | Q40312 | Пружинная шайба | |
| CQ34012 | CQ34012 | Гайка | |
| Q40314 | Q40314 | Пружинная шайба | |
| 1 | 3513406-50А | Втулка | |
| 2 | 3513408-50А | Уплотнительное кольцо | |
| 3 | 3513407-50А | Рым | |
| 4 | 3513403-50А | Уплотнительное кольцо | |
| 5 | 3506406-50А | Втулка | |
| 6 | 3506408-50А | Уплотнительное кольцо | |
| 7 | 3506407-50А | Рым | |
| 8 | 3506403-50А | Уплотнительное кольцо | |
| 9 | 3506205-60А/С | Передний воздухопровод в сборе | |
| 10 | 3506207-5 0А/А | Кронштейн воздуховода | |
| 11 | 3506208-50А/А | Втулка для воздухопровода | |
| 12 | 3506214-5 0А/В | Прямой штуцер | |
| 13 | 3506210-56А/В | Промежуточный воздухопровода в сборе воздушного компрессора соединяется с блоком обработка воздуха | |
| 14 | 3506434-56А/С | Кронштейн правого хомута для крепления промежуточного воздухопровода | |
| 15 | 3506433-56А/С | Кронштейн левого хомута для крепления промежуточного воздухопровода | |
| 16 | 3506432-56А/В | Хомут крепления промежуточного воздуховода | |
| 17 | 3506215-71В/С | Задний воздуховод в сборе между воздушным компрессором и осушителем | |
| 18 | 3513010-75W/A | Модуль управления ресивером пневматического привода тормоза в сборе | |
| 19 | 3506100-73W | Трубный пучок | |
| 20 | 3550317-71А/А | Кронштейн электромагнитного клапана АБС переднего левого колеса | |
| 21 | 3550318-71А/А | Кронштейн электромагнитного клапана АБС переднего правого колеса | |
| 22 | 3550310-50А | Электромагнитный клапан системы АBS в сборе | |
| 23 | 3550236-50А | Штуцер - электромагнитный клапан АБС | |
| 24 | 3506040-367 | Пневмопровод | |
| 25 | 3506426-240/А | Держатель крепежного ремня | |
| 26 | 3506427-240 | Зажим | |
| 27 | 3506424-40А/А | Кронштейн трубного пучка | |
| 28 | 3506426-50А | Стойка - трубный пучок | |
| 29 | 3506425-70В/С | Кронштейн трубного пучка | |
| 30 | 3513080-71В/А | Кронштейн ресивера в сборе | |
| 31 | 3513060-79В/А | Ресивер со штуцером в сборе | |
| 32 | 3513210-75С/А | Двухполосный ресивер со штуцером в сборе | |
| 33 | 3504020-76W/B | Педаль тормоза и педаль сцепления в сборе | |
| 34 | 3506409-50А | Уплотнительная прокладка | |
| 35 | 3506404-50А | Многоканальное соединение | |
| 36 | 3506481-50А | Трубодержатель | |
| 37 | 3506475-50A/G | Воздухопровод в сборе между воздухоподающим отверстием крана стояночного тормоза и передком | |
| 38 | 3506480-50A/F | Воздухопровод в сборе между краном стояночного тормоза и передком | |
| 39 | 3506490-5 0А/С | Воздухопровод в сборе между воздуховыпускным отверстием крана стояночного тормоза и передком | |
| 40 | 3506465-53А | Воздухопровод на выходе ручного к рана в сборе | |
| 41 | 3508030-88VJ/A | Кронштейн крана стояночного тормоза в сборе | |
| 42 | 3508010-50А | Ручной клапан и штуцер в сборе | |
| 43 | 3724031-76А/Е | Резиновое уплотнительное кольцо | |
| 44 | 3724031-77А/А | Резиновое уплотнительное кольцо | |
| 45 | 3506700-240 | Проверочный штуцер | |
| 46 | 3506731-50А | Штуцер передней тормозной камеры | |
| 47 | 3515017-1Н | Винтовая втулка-Штуцер | |
| 48 | CQ7342150B | О-образное резиновое уплотнительное кольцо | |
| 49 | 3522015-52А | Клапан прицепа в сборе | |
| 50 | 3522012-56А | Кронштейн тормозного клапана прицепа |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
