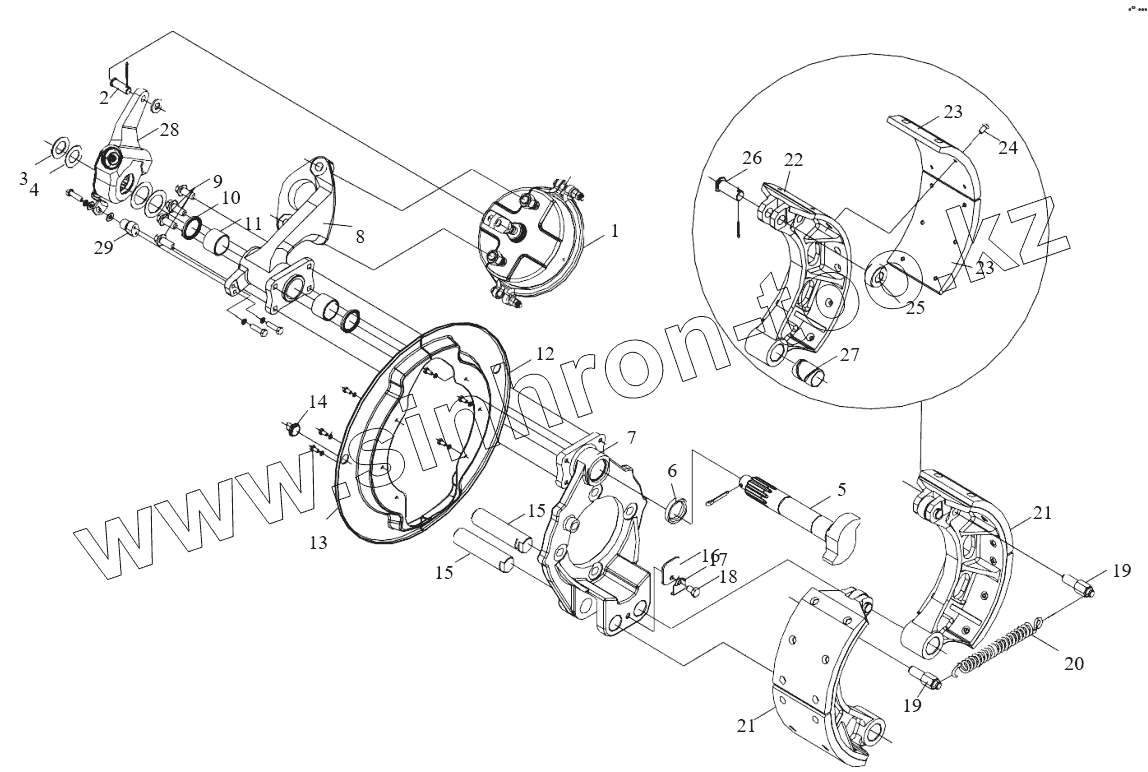

Каталог запасных частей к технике: FAW CA-3250-P66K2L1BT1E4Z. Тормозные механизмы передних колес
3501020-448
Q40108
Q40308
CQ1500816
Q40306
CQ1500620
3501210-242
Q5004030
CQ1500612
Q40306
3502128-242
3501041-242
3501015-448
Q5006035
Q40114
Q5003025
3502152-242
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
19
20
21
21
21
21
22
23
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3501020-448 | 3501020-448 | Тормоз переднего правого колеса в сборе | |
| Q40108 | Q40108 | Шайба | |
| Q40308 | Q40308 | Пружинная шайба | |
| CQ1500816 | CQ1500816 | Болт | |
| Q40306 | Q40306 | Пружинная шайба | |
| CQ1500620 | CQ1500620 | Шестигранный болт | |
| 3501210-242 | 3501210-242 | Регулировочный рычаг в сборе | |
| Q5004030 | Q5004030 | Штифт | |
| CQ1500612 | CQ1500612 | Болт | |
| Q40306 | Q40306 | Пружинная шайба | |
| 3502128-242 | 3502128-242 | Кронштейн кулака тормозного | |
| 3501041-242 | 3501041-242 | Кронштейн тормозного | |
| 3501015-448 | 3501015-448 | Тормоз переднего левого колеса в сборе | |
| Q5006035 | Q5006035 | Штифт | |
| Q40114 | Q40114 | Шайба | |
| Q5003025 | Q5003025 | Шплинт | |
| 3502152-242 | 3502152-242 | Передний правый тормозной кулак | |
| 1 | 3519110-95А | Передняя тормозная пневматическая камера в сборе | |
| 2 | Q5101438 | Штифт | |
| 3 | 3501156-01 | Регулировочная шайба | |
| 4 | 3501157-01 | Регулировочная шайба | |
| 5 | 3502151-242 | Передний левый тормозной кулак | |
| 6 | 3501134-4Е | Шайба кулачка | |
| 7 | 3501036-242 | ||
| 8 | 3502127-242 | Кронштейн кулака тормозного | |
| 9 | 3501038-242 | Болт | |
| 10 | 3501153С240 | Сальник кронштейна кулака | |
| 11 | 3501129С240 | Втулка кулачкового вала | |
| 12 | 3501031-4Е | Левый верхний правый нижний пылезащитный диск переднего тормоза | |
| 13 | 3501032-4Е | Левый нижний правый верхний пылезащитный диск переднего тормоза | |
| 14 | 3501034-02 | Заглушка - отверстие проверки диска защиты от пыли | |
| 15 | 3501082-4Е | Вал пластинки тормозной колодки | |
| 16 | 3501086-4Е | Планка | |
| 17 | 3501087-4Е | Застежка крепежного болта отбойника вала колодки | |
| 18 | CQ1501016 | Болт | |
| 19 | 3501411-A0S | Стопор | |
| 20 | 3501436-4E | Возвратная пружина тормозной колодки | |
| 21 | 3501380-4E | Тормозная колодка в сборе | |
| 21 | 3501375-4E | Тормозная колодка в сборе | |
| 22 | 3501391-4E | Передняя тормозная колодка | |
| 23 | 3501407-1H | Фрикционная накладка - пластинка колодки переднего тормоза | |
| 24 | 3501408-4E | Фрикционная накладка тормозной колодки | |
| 25 | 3501397-02 | Ролик тормозной колодки | |
| 26 | 3501398-02 | Штифт | |
| 27 | 3501396-A0S/A | Втулка вала передней тормозной колодки | |
| 28 | 3501205-242 | Регулировочный рычаг в сборе | |
| 29 | 3501033-242 | Втулка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
