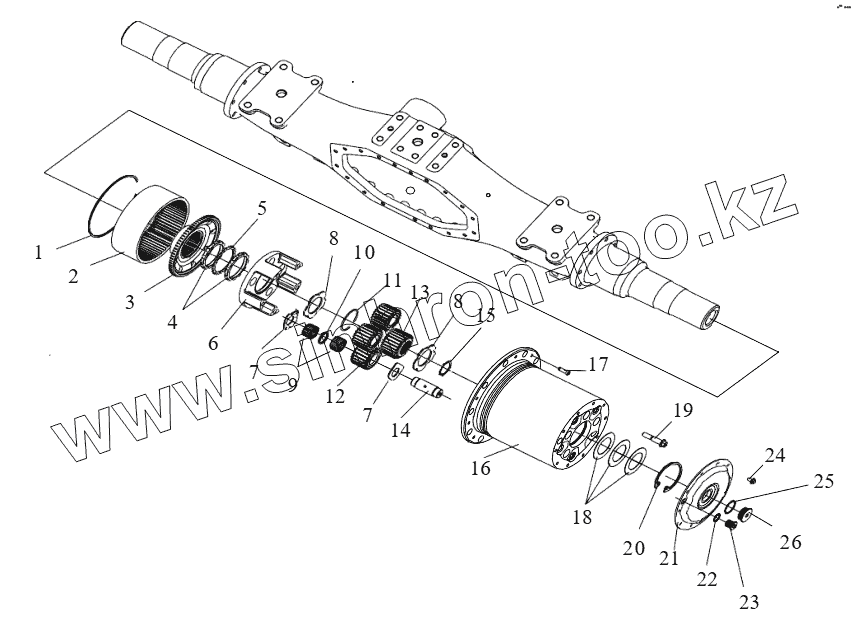

Каталог запасных частей к технике: FAW CA-3250-P66K2L0BT1E4Z. Колесный редуктор

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

7

8

8

9

10

11

12

13

14

15

16

17

18

18

18

19

20

21

22

23

24

25

26

Позиция на иллюстрации	Заводской номер детали		Название детали
1	2405043-А6Е/А		Стопорное кольцо кронштейна зубчатого венца
2	2405041-А6Е/В		Зубчатый венец
3	2405042-А6Е/В		Кронштейн- Зубчатый венец
4	2405046-А6Е/А		Контргайка кронштейна зубчатого венца
5	2405047-А6Е/А		Контрпластинка
6	2405037-А0Е		Каретка сателлитов
7	2405032-А0Е		Стопорная шайба - планетная шестерня
8	2405022-А6Е/А		Упорная шайба солнечной шестерни
9	5x25.8		Игольчатка
10	2405034-А0Е		Кольцо перегородки - игольчатка
11	2508054К5Н		Проволочное упорное кольцо
12	2405031-А6Е/А		Сателлит
13	2405021-А6Е/А		Солнечная шестерня
14	2405033-A0E/D		Вал сателлита
15	2405026-А0Е		Пружинная шайба
16	2405036-А0Е		Корпус колесного редуктора
17	CQ2181030		Шестигранный винт с цилиндровой головкой
18	2405076-А0Е		Регулирующая прокладка
18	2405077-А0Е		Регулирующая прокладка
18	2405078-А0Е		Регулирующая прокладка
19	2405038-А0Е		Болт - крепление каретки сателлитов
20	Q430105		Пружинная шайба для отверстия
21	2405061-А0Е		Торцовая крышка - колесный редуктор
22	2405067-А0Е		Уплотнительное кольцо прокладки - сливная пробка
23	Т60924		Сливная пробка
24	2405063-A0E/D		Болт крепления торцевой крышки колесного редуктора
25	2405066-А0Е		Прокладное уплотнительное кольцо - сливная пробка
26	Т60945		Сливная пробка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
