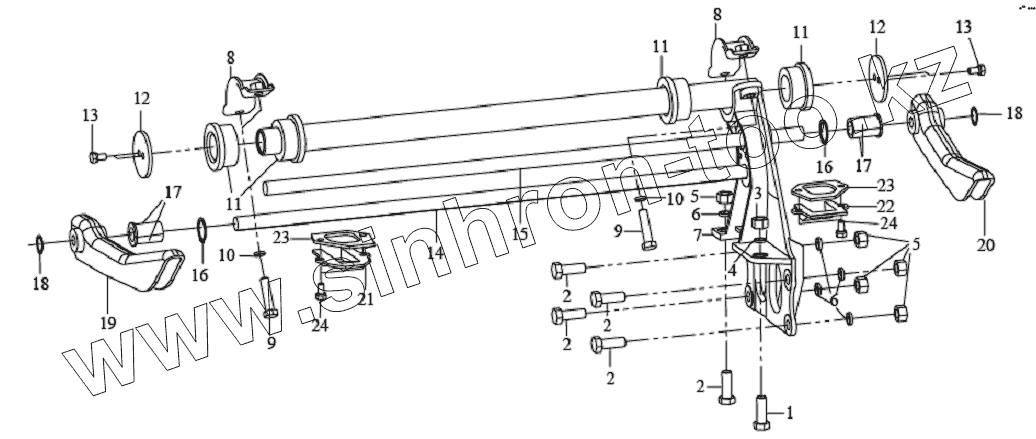

Каталог запасных частей к технике: FAW CA-1083. Устройства шарнира кабины
1
2
2
2
2
2
3
4
5
5
6
6
7
8
8
9
9
10
10
11
11
11
12
12
13
13
14
15
16
16
17
17
18
18
19
20
21
22
23
23
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | CQ1501440 | Шестигранный болт | |
| 2 | CQ1501640 | Болт | |
| 3 | CQ34014 | Гайка | |
| 4 | Q40314 | Пружинная шайба | |
| 5 | CQ34016 | Гайка | |
| 6 | Q40316 | Пружинная шайба | |
| 7 | 5001012-392 | Правая шарнирная опора кабины | |
| 8 | 5001015-50 | Крышка подушки шарнирного вала кабины | |
| 9 | CQ1511445 | Болт | |
| 10 | Q40314 | Пружинная шайба | |
| 11 | 5001020-50 | Шарнирная мягкая прокладка кабины в сборе | |
| 12 | 5001026-50 | Щит | |
| 13 | CQ1421020 | Болт | |
| 14 | 5001031-50 | Левый рычаг | |
| 15 | 5001032-50 | Правый рычаг | |
| 16 | Q43126 | Пружинное запорное кольцо вала | |
| 17 | 5001034-50 | Втулка рычага | |
| 18 | Q43135 | Пружинное запорное кольцо вала | |
| 19 | 5001035-50 | Левый рычаг в сборе | |
| 20 | 5001040-50 | Правый рычаг в сборе | |
| 21 | 5001051-50 | Левая опора | |
| 22 | 5001052-50 | Правая опора | |
| 23 | 5001053-50 | Упорная пластинка | |
| 24 | CQ1421030 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
