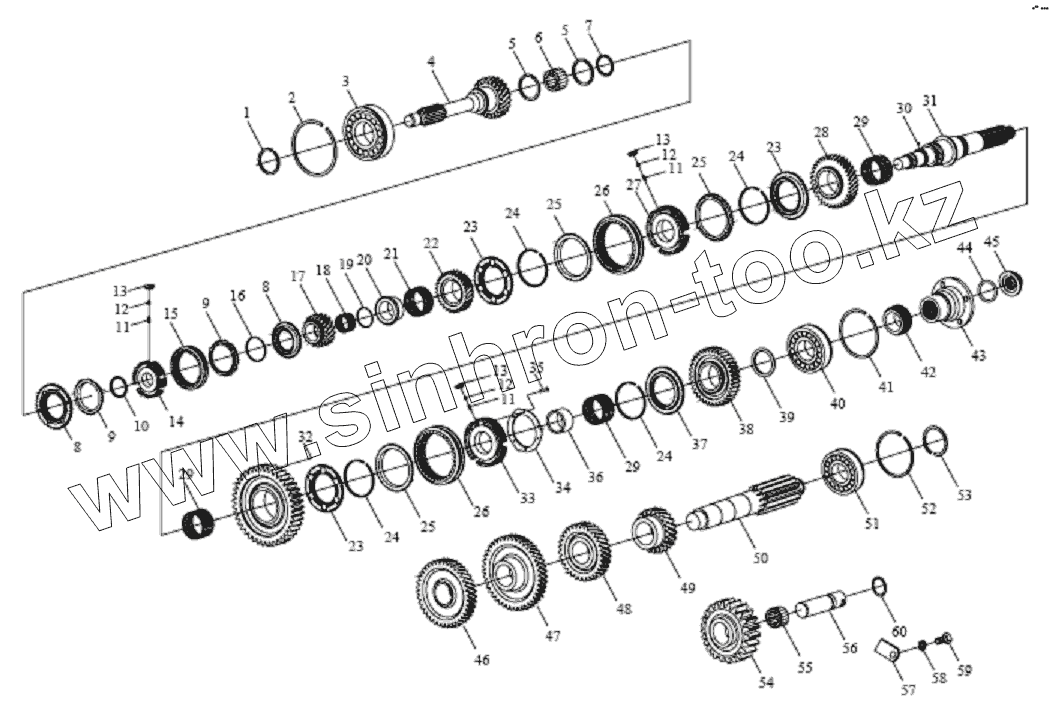

Каталог запасных частей к технике: FAW CA-1083. Шестерня и ось вариатора
1
2
3
4
5
5
6
7
8
8
9
9
10
11
11
11
12
12
12
13
13
13
14
15
16
17
18
19
20
21
22
23
23
23
24
24
24
24
25
25
25
26
26
27
28
29
29
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
53
53
53
54
55
56
57
58
59
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1701117-11 | 1701117-11 | Запорное кольцо - внутреннее кольцо для законтривания заднего подшипника первичного вала | |
| 1701118-11 | 1701118-11 | Запорное кольцо - внутреннее кольцо для законтривания заднего подшипника первичного вала | |
| 1701119-11 | 1701119-11 | Запорное кольцо - внутреннее кольцо для законтривания заднего подшипника первичного вала | |
| 1701377-11 | 1701377-11 | Запорное кольцо | |
| 1701376-11 | 1701376-11 | Запорное кольцо - для крепления втулка шестерня четвертой скорости | |
| 1701374-11 | 1701374-11 | Запорное кольцо - для крепления втулка шестерня четвертой скорости | |
| 1701397-11 | 1701397-11 | Запорное кольцо | |
| 1701404-11 | 1701404-11 | Ролик - передний роликовый подшипник второй оси | |
| 1701403-11 | 1701403-11 | Ролик - передний роликовый подшипник второй оси | |
| 1 | 1701116-11 | Запорное кольцо | |
| 2 | 1701114-11 | Запорное кольцо | |
| 3 | 192310К | Подшипник | |
| 4 | 1701111-219 | Первая ось - вариатор | |
| 5 | 1701401-11 | Проставочное кольцо - передний роликовый подшипник второй оси | |
| 6 | 1701402-11 | Ролик - передний роликовый подшипник второй оси | |
| 7 | 1701406-11 | Запорное кольцо - для крепления ролика | |
| 8 | 1701384-11 | Синхронизационный конус - синхронизатор передачи пятой и шестой скорости | |
| 9 | 1701387-11 | Синхронизационное кольцо - синхронизатор передачи пятой и шестой скорости | |
| 10 | 1701396-11 | Запорное кольцо | |
| 11 | 1701357-11 | Пружина - синхронизатор передачи | |
| 12 | 1701358-11 | Фиксирующий блок - синхронизатор передачи | |
| 13 | 1701359-11 | Блок - синхронизатор передачи | |
| 14 | 1701391-11 | Кронштейн шестерни - синхронизатор передачи пятой и шестой скорости | |
| 15 | 1701393-11 | Втулка шестерни - синхронизатор передачи пятой и шестой скорости | |
| 16 | 1701386-11 | Запорное кольцо | |
| 17 | 1701321-1К1 | Шестерня пятой скорости | |
| 18 | К485318 | Игольчатый подшипник - шестерня пятой скорости | |
| 19 | 1701377-11 | Запорное кольцо | |
| 20 | 1701327-1К2 | Втулка - шестерня третьей скорости | |
| 21 | К657016 | Игольчатый подшипник - шестерня третьей скорости | |
| 22 | 1701326-1К2 | Шестерня третьей скорости | |
| 23 | 1701352-11 | Синхронизационный конус - синхронизатор передачи третьей и четвертой скорости | |
| 24 | 1701353-11 | Кольцо | |
| 25 | 1701354-11 | Синхронное кольцо | |
| 26 | 1701361-11 | Синхронизатор 3 и 4 передачи | |
| 27 | 1701356-11 | Венец - 3 и 4 передачи | |
| 28 | 1701331-1К2 | Шестерня 2 передачи | |
| 29 | К657018.5 | Подшипник иглы в сборе - вторичная шестерня | |
| 30 | 1701368-11 | Стопорная шпонка - шестерни 4 передачи | |
| 31 | 1701301-1К2 | Вторичной вал - вариатор | |
| 32 | 1701336-1К2 | Перевивная шестерня | |
| 33 | 1701341-1К2 | Венец 1 передачи и заднего хода | |
| 34 | 1701342-1К2 | Шибер - венец 1 передачи и заднего хода | |
| 35 | Q4533011 | Заклепка с плоской круглой головкой | |
| 36 | 1701348-1К2 | Втулка - Шестерня заднего хода | |
| 37 | 1701347-1К2 | Венец | |
| 38 | 1701346-1К2 | Шестерня заднего хода | |
| 39 | 1701343-11 | Прокладка - Шестерня заднего хода | |
| 40 | 192310К | Подшипник | |
| 41 | 1701114-11 | Запорное кольцо | |
| 42 | 1701371-811 | Ведущая шестерня спидометра | |
| 43 | 1701361-853 | Выступ - вторичной вал | |
| 44 | 1701462-К2 | О-образное кольцо - выступ | |
| 45 | 1701363-К2 | Гайка стопорная - выступ первичного вала | |
| 46 | 1701211-1К2 | Редукционная шестерня - средний вал | |
| 47 | 1701212-1К2 | Шестерня с 5 передачи - средний вал | |
| 48 | 1701213-1К2 | Шестерня с 3 передачи - средний вал | |
| 49 | 1701214-1К2 | Вторичная шестерня - средний вал | |
| 50 | 1701201-1К2 | Средний вал - Вариатор | |
| 51 | 192308К | Шарикоподшипник - средний вал | |
| 52 | 1701242-11 | Прихват | |
| 53 | 1701248-11 | Прихват | |
| 53 | 1701249-11 | Прихват | |
| 53 | 1701247-11 | Прихват | |
| 53 | 1701246-11 | Прихват | |
| 54 | 1701411-1К2 | Ленивец заднего хода | |
| 55 | К274015.5 | Подшипник | |
| 56 | 1701412-1К2 | Вал ленивица заднего хода | |
| 57 | 1701489-11 | Контрапластина | |
| 58 | Q40308 | Пружинная шайба | |
| 59 | CQ1500816 | Болт | |
| 60 | 1701487-11 | О-образное кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
