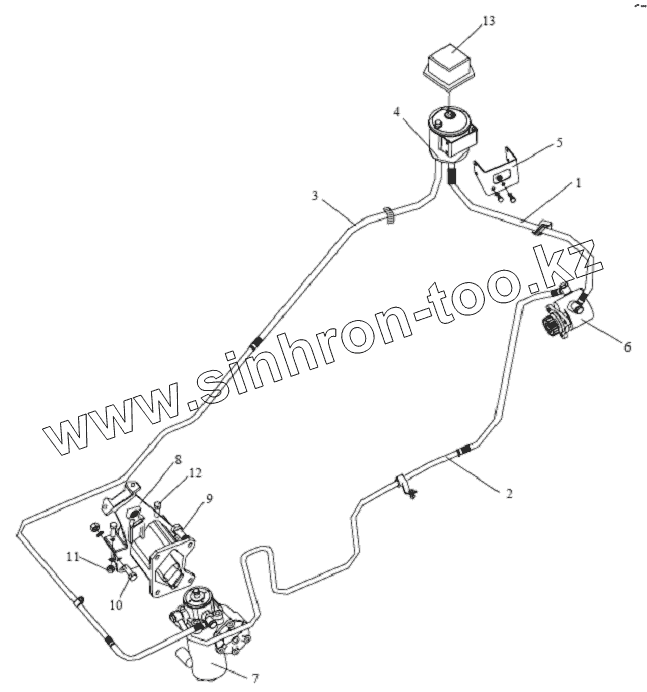

Каталог запасных частей к технике: FAW CA-1083. Приводная поворотная цепь
1
2
3
4
5
6
7
8
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| CQ34016 | CQ34016 | Гайка | |
| CQ1500845 | CQ1500845 | Болт | |
| CQ34008 | CQ34008 | Гайка | |
| 3726114-01 | 3726114-01 | Зажим | |
| CQ1500816 | CQ1500816 | Болт | |
| Q40308 | Q40308 | Пружинная шайба | |
| CQ1501025 | CQ1501025 | Болт | |
| CQ34010 | CQ34010 | Гайка | |
| Q40310 | Q40310 | Пружинная шайба | |
| Q40308 | Q40308 | Пружинная шайба | |
| 6110-3-3407024 | 6110-3-3407024 | Уплотнительная прокладка - Насос ПП | |
| 3406424-242 | 3406424-242 | Штуцер | |
| Q40316 | Q40316 | Пружинная шайба | |
| CQ34014 | CQ34014 | Гайка | |
| Q40314 | Q40314 | Пружинная шайба | |
| Q40320 | Q40320 | Пружинная шайба | |
| CQ34016 | CQ34016 | Гайка | |
| Q40316 | Q40316 | Пружинная шайба | |
| 3506207-435 | 3506207-435 | Опора пневмопровода | |
| 3406021-91 | 3406021-91 | Пустотелый болт | |
| 3406321А8Е | 3406321А8Е | Комбинированная уплотнительная шайба | |
| 3506421-242 | 3506421-242 | Кронштейн пневмопровода | |
| 3726114-01 | 3726114-01 | Зажим | |
| 3506263-271 | 3506263-271 | Втулка (гильза) с резьбой | |
| 3406022-91 | 3406022-91 | Пустотелый болт | |
| 3406322А8Е | 3406322А8Е | Комбинированная уплотнительная шайба | |
| 3506208-382 | 3506208-382 | Втулка пневмопровода | |
| 3406026-1Н | 3406026-1Н | Шпилька трубы | |
| CQ1500825 | CQ1500825 | Болт | |
| CQ34008 | CQ34008 | Гайка | |
| Q40308 | Q40308 | Пружинная шайба | |
| 3406022-91 | 3406022-91 | Пустотелый болт | |
| 3406322А8Е | 3406322А8Е | Комбинированная уплотнительная шайба | |
| 1 | 3406010-348 | Впускные масляные трубы в сборе | |
| 2 | 3406030-570J | Шланг ВД в сборе | |
| 3 | 3406440-348 | Масляные трубы в сборе | |
| 4 | 3408010-348 | Приводной поворотной бак в сборе | |
| 5 | 3408016-228 | Опора приводного поворотного бака в сборе | |
| 6 | 3407020-392 | Насос ПП в сборе | |
| 7 | 3411010A1N | Одноблочный гидравлический рулевой механизм в сборе | |
| 8 | 3403016-392 | Опора рулевого механизма | |
| 9 | CQ1512040TS | Болт направляющей шейки с шестигранной головкой | |
| 10 | CQ15101640 | Болт направляющей шейки с шестигранной головкой | |
| 11 | CQ15101445 | Болт направляющей шейки с шестигранной головкой | |
| 12 | CQ15101645 | Болт направляющей шейки с шестигранной головкой | |
| 13 | 3408012А8Е | Пылезащитная крышка |
