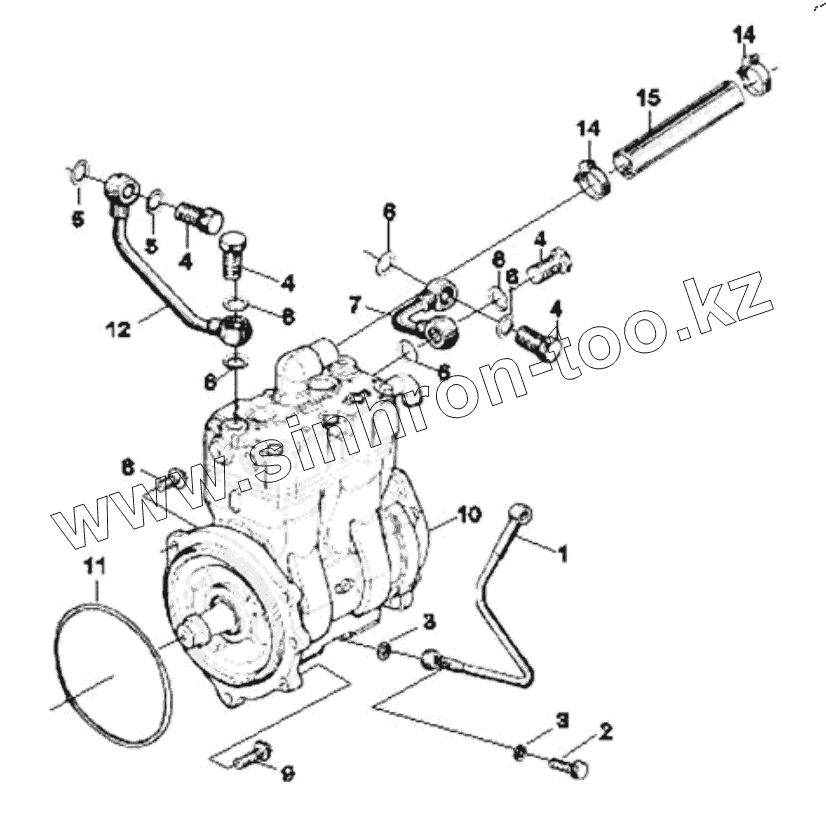

Каталог запасных частей к технике: FAW CA4180 (P77K25E5). ВОЗДУШНЫЙ КОМПРЕССОР

Тип техники

Марка

Модель

Схема

1

2

3

3

4

4

4

4

4

4

4

4

5

5

6

6

6

6

6

6

7

8

9

10

11

12

14

14

15

Позиция на иллюстрации	Заводской номер детали		Название детали
3509286AM54-0B2005	3509286AM54-0B2005		Воздухозаборник
3509230-M54-0B2005	3509230-M54-0B2005		Стальная труба воздушного компрессора в сборе
1	3509050AM5B-21301J		Трубка масляная впускная компрессора
2	3509053-81D		Шарнирный болт
3	X340310X16		Медная шайба
4	3509061AM50-02000		Шарнирный болт
4	3509059-81D		Шарнирный болт M18x1.5
5	X340318X24		Медная шайба
6	X345518PB		Комбинированная шайба
7	3509030-M5B-21301JS		Трубка подачи воды насоса воздушного компрессора
8	3509062-81D		Шестигранный фланцевый болт
9	Q1841040F36		Фланцевый болт с шестигранной головкой
10	3509010AM54-0B2005		Воздушный компрессор в сборе
11	3509011-M50-02000J		Резиновое кольцевое уплотнение
12	3509020AM50-01306		Трубка возвратная компрессора
14	3509284AM54-0B2005		Резиновая труба воздухозаборника компрессора
15	Q67638F36		Хомут для червячного приводного шланга
