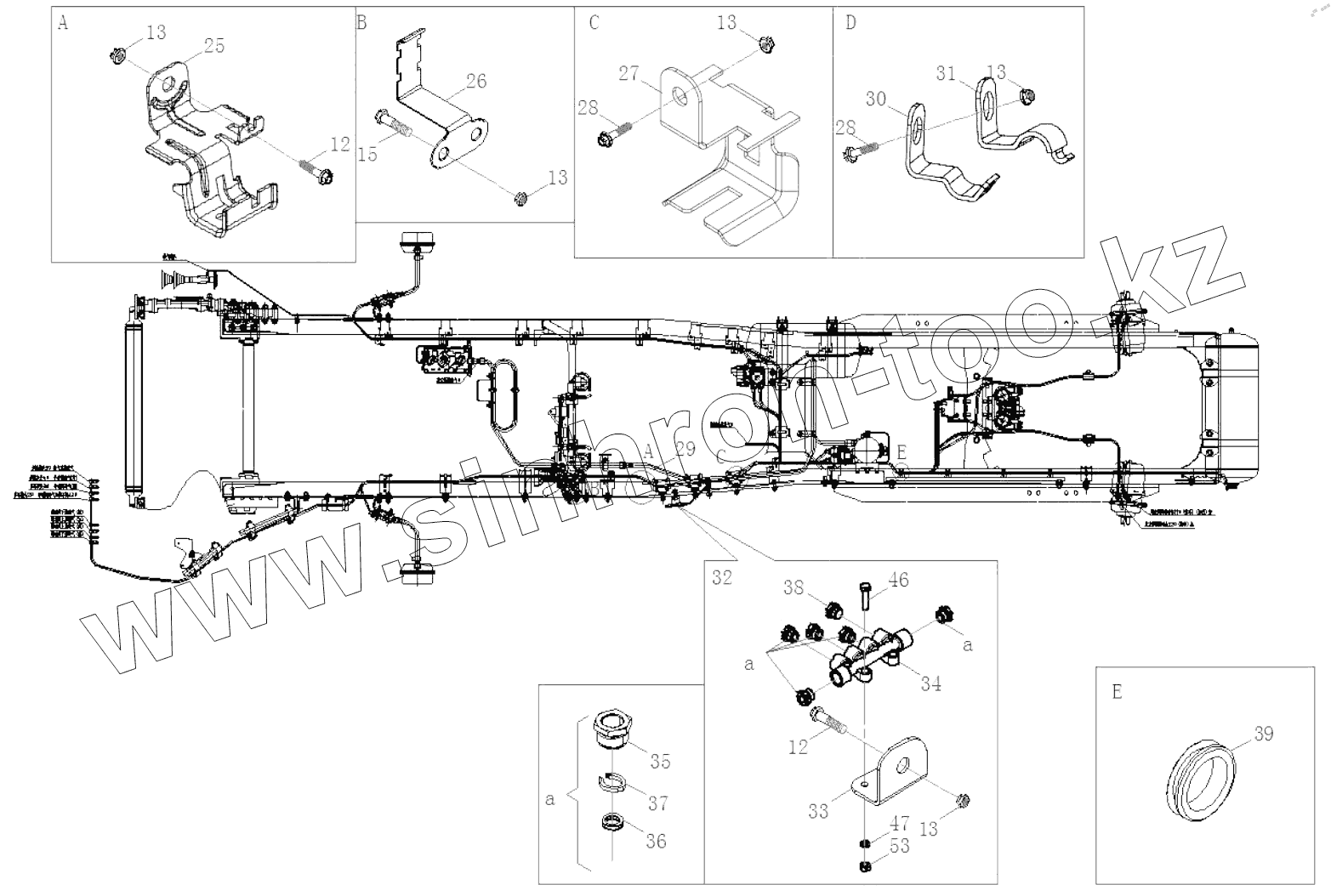

Каталог запасных частей к технике: FAW CA4180 (P77K25E5). СХЕМА ТОРМОЗНОГО ТРУБОПРОВОДА

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
12
12
13
13
13
13
13
15
25
26
27
28
28
29
30
31
32
33
34
35
36
37
38
39
46
47
53
Позиция на иллюстрации Заводской номер детали Название детали
1 3506426-52C/C Кронштейн для пучка трубобровода
2 CQ1461230 Комбинированный болт
3 CQ34012 Гайка
4 T67437676 Пластмассовый хомут
5 3506100-2197/C Пучок трубопровода в сборе
6 3506450-2000/E Кронштейн пучка труб на передней стенке в сборе
7 3506445-2000/F Кронштейн пучка труб на передней стенке в сборе
8 CQ1460820 Установочное место для болта
9 CQ34008 Гайка
10 CQ1460840 Комбинированный болт
11 3506453-2000/B Зажим
12 Q1841435 Шестигранный фланцевый болт
13 CQ32614 Гайка
14 3506423-2000/D Кронштейн для пучка труб
15 Q1841430 Фланцевый болт с шестигранной головкой
16 3506107-2000/C Подкладка воздуховода
17 3506422-2000/E Кронштейн для пучка труб
18 3506205-2006/C Середний воздуховод в сборе — от воздушного компрессора к локу управления подачей воздуха
19 3506433-2000/C Двухтрубный хомут
20 CQ1460640 Сборочный болт
21 CQ34006 Шестигранная гайка
22 3506208-2000/B Втулка воздуховода
23 3506226-2000/B Зажим
24 Q1840825 Болт
25 3724689-2000/C Кронштейн жгута проводов шасси
26 3506427-2000/D Кронштейн для пучка труб
27 3506429-2000/B Кронштейн для пучка труб
28 Q1841445 Шестигранный фланцевый болт
29 3506210-2006/C Задний воздуховодв сборе
30 3506441-2000/C Кронштейн
31 3506442-2000/C Кронштейн
32 3506330-2000/A Вспомогательный модуль подачи воздуха с кронштейном в сборе
33 3506331-2000/A Кронштейн вспомогательного модуля подачи воздуха
34 3506345-1500/B Вспомогательный модуль подачи воздуха в сборе
35 3506420-1500/B Резьбовая втулка с уплотнительным кольцом в сборе
36 3506413-1500/C Уплотнительное кольцо специального сечения
37 3506417-1500/C Соединительный хомут
38 3506435-1500/B Заглушка
39 3506108-73A/C Подкладка воздуховода
40 3724657-2000/F Универсальная опора
41 3506032-2006/A Кронштейн
42 3506441-2001/C Кронштейн для пучка труб
43 3506442-2001/C Зажим пучка труб
44 3506433-2039/A Кронштейн для пучка труб
45 Q1851225 Шестигранный фланцевый болт толстый стержень
46 CQ1500520 Болт с шестигранной головкой
47 Q40305 Пружинная шайба
48 3506200A2031/D Пучок труб заднего моста в сборе
49 3506300A2001/C Пучок труб в сборе
50 3506030-60A/B Тормозной шланг переднего тормоза в сборе
51 3515013-93/A Уплотнительный соединитель трубы
52 CQ72316T5 Уплотнительное кольцо
53 CQ34005 Гайка
