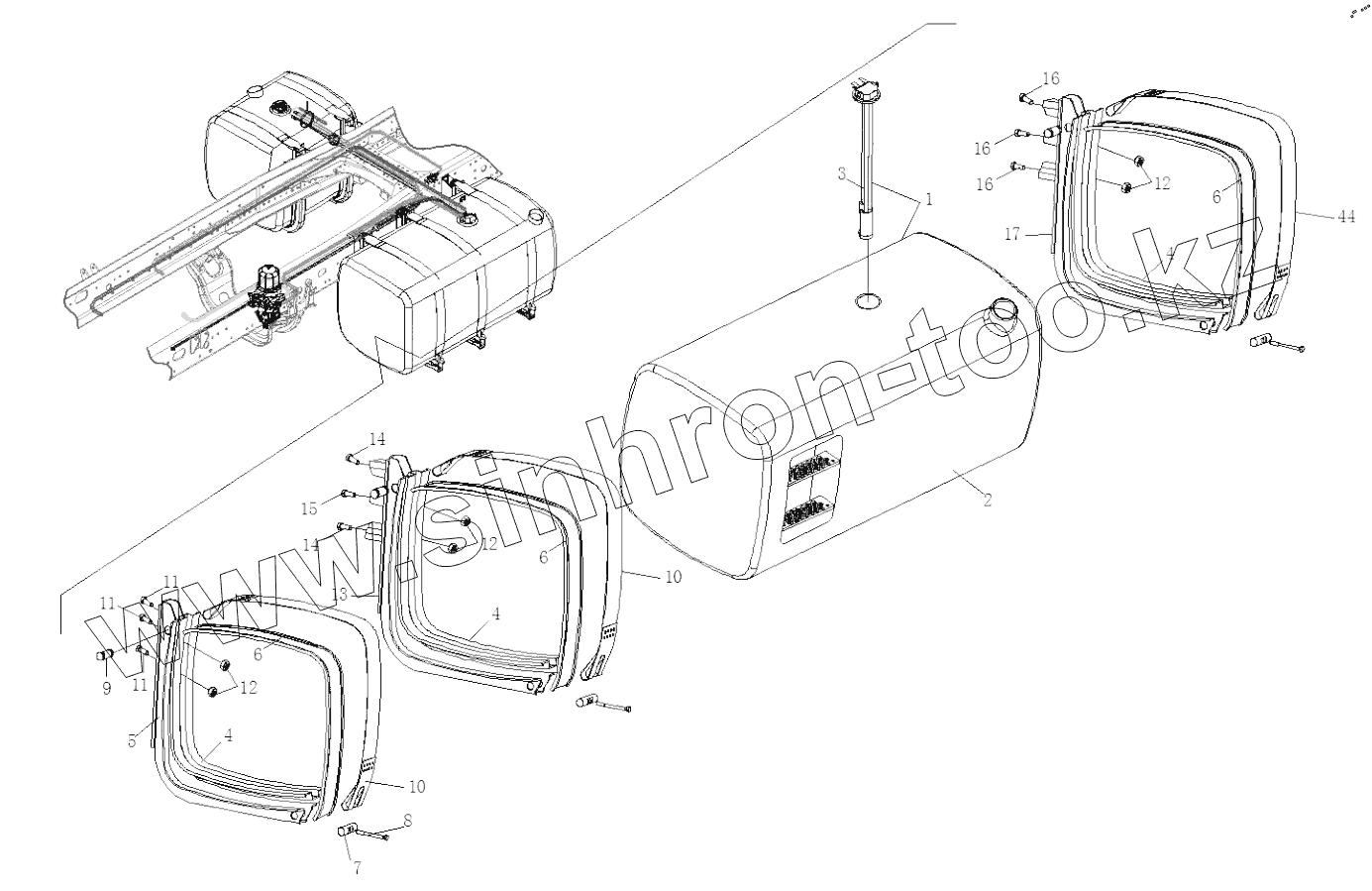

Каталог запасных частей к технике: FAW CA4180 (P77K25E5). СХЕМА ТОПЛИВНОЙ СИСТЕМЫ

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
4
5
6
6
6
8
9
10
10
11
11
11
12
12
12
13
14
14
15
16
16
16
17
44
Позиция на иллюстрации Заводской номер детали Название детали
1 1101010-2197-C00/B Основной топливный бак в сборе
2 1101015-2197-C00/B Основной топливный бак в сборе
3 1104010-2007-C00/D Датчик уровня топлива
4 1101117-2007/D Накладка кронштейна
5 1101305-2007/E Задний кронштейн топливного бака в сборе
6 1101134-2007/E Прокладка - лента
7 1101337-84Q/A Прямой штифт - лента
8 1101138-2007/C Скоба болта
9 1101137-2007/D Цилиндрический держатель штифта и верхний конец ленты
10 1101135-2050/B Сборка хомута - топливный бак
11 Q1841450T Болт
12 CQ39614 Гайка
13 1101105-2051/A Средняя скоба в сборе - топливный бак
14 Q1841485T Шестигранный фланцевый болт с толстым стержнем
15 Q1841475T Шестигранный фланцевый болт толстый стержень
16 Q18414120T Шестигранный фланцевый болт с толстым стержнем
17 1101105-2005/B Передняя скоба в сборе - топливный бак
18 Q18414130T Болт
19 Q1841495T Толстый болт с шестигранной головкой и фланцем
20 Q1841490T Шестигранный фланцевый болт с толстым стержнем
21 1101105-2197/A Передняя скоба в сборе
22 1102010-2197-C00/A Топливный бак дополнительный в сборе с датчиком уровня топлива
23 1102015-2197-C00/A Топливный бак дополнительный
24 3806040-900A/A Датчик уровня топлива
25 1104130-2026/E Впускной топливопровод от фильтра к насосу для перекачки топлива
26 1104250-2197/A Трубка топливная обратная
27 1104120-2197/A Впускной топливопровод в сборе между топливным баком и фильтром грубой очистки
28 1104301-50A/D Впускная и выпускная трубы
29 1104170-2197/A Трубопровод обратный подогрев топливного бака
30 1104190-2026/C Трубопровод впускной подогрев топливного бака
31 1104315-2197/A Трубопровод впускной подогрев топливного бака
32 1104400-2051/B Водяной кран с кронштейном в сборе
33 1104450-2026/B Кран подогрева топливного бака
34 1104451-2051/A Монтажный кронштейн крана подогрева воды топливного бака
35 Q2320620 Винт
36 3724032-50A/B Резиновое уплотнительное кольцо
37 3806041-61B/B Заглушка датчика топливоизмерительной системы
38 T67417246 Пластмассовый хомут
39 Q1841445T Болт
40 1104127-2000/D Кронштейн направляющей топливопровода
41 Q1841430 Фланцевый болт с шестигранной головкой
42 1104126A2060/A Кронштейн поддержки топливопровода
43 Q1841450 Шестигранный фланцевый болт
44 1101135-2007/H Сборка хомута - топливный бак
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
