Каталог запасных частей к технике: FAW CA4180 (P77K25E5). СХЕМА МОДУЛЯ ПЕДАЛИ ТОРМОЗА

Тип техники

Марка

Модель

Схема

1

2

2

3

4

5

6

7

8

9

10

11

12

13

14

15

15

16

16

17

17

18

19

20

21

22

23

24

25

26

27

28

29

29

30

31

32

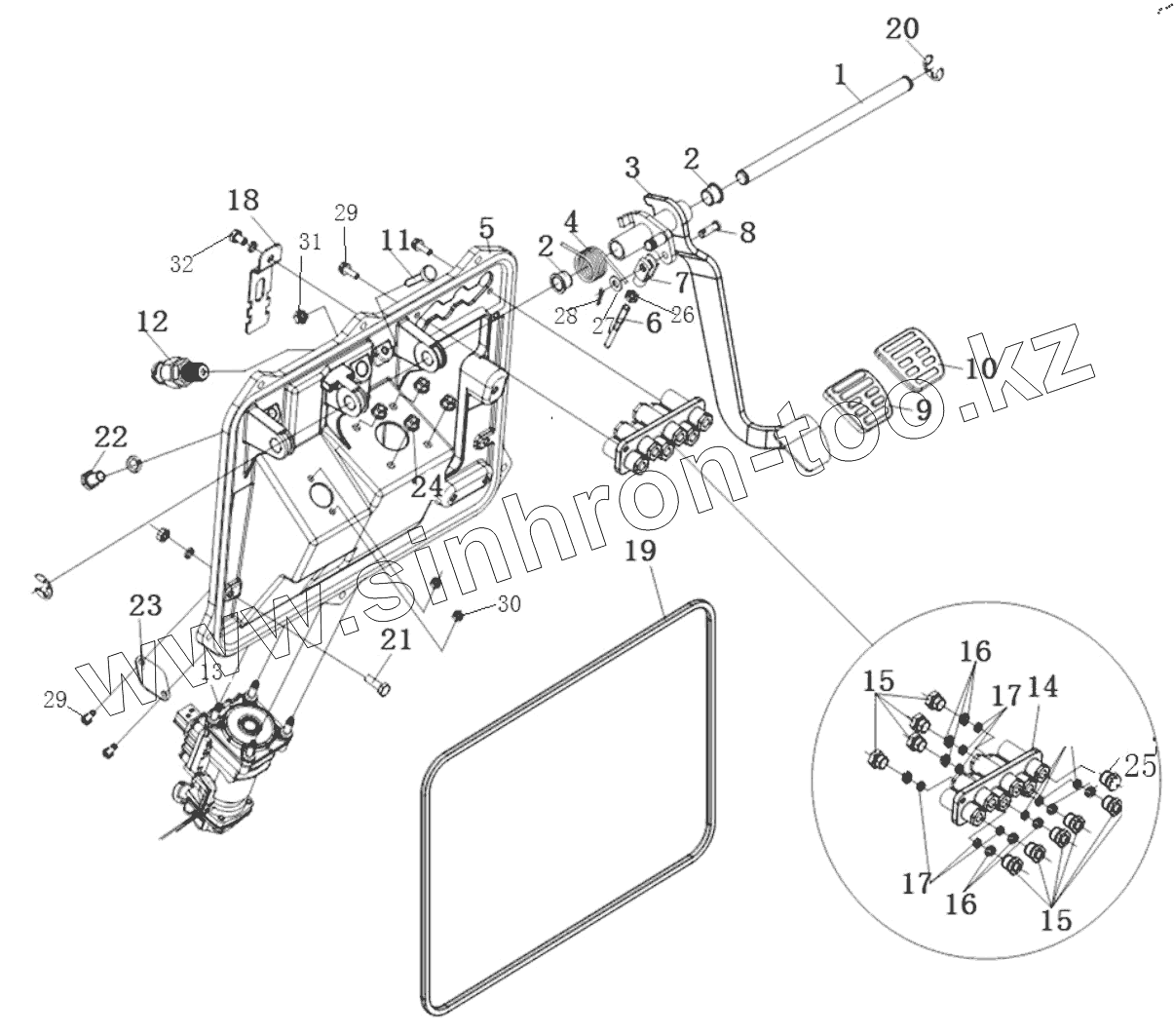

Позиция на иллюстрации	Заводской номер детали		Название детали
3504020A2001/E	3504020A2001/E		Модуль педали тормоза и сцепления
3504060-2001/B	3504060-2001/B		Педаль тормоза с втулкой в сборе
1	3504032-2000/A		Ось педали
2	3504061-50A/B		Втулка оси педали тормоза
3	3504070-1063/C		Педаль тормоза в сборе
4	3504036-1063/C		Втягивающая пружина
5	3504031-2000/H		Кронштейн ступенчатой панели
6	3504063-1063/C		Толкатель
7	3504062-50A/A		Резьбовая вилка педали тормоза
8	Q5100825		Палец со плоской головкой
9	3504074-2001/C		Накладка педали
10	3504076-2001/C		Нажимная пластина
11	1602133-1063/C		Установочный винт педали сцепления
12	3720010-2000-C00/D		Выключатель стоп-сигнала в сборе
13	3560040-1051/D		Главный тормозной цилиндр
14	3506405-2000/C		Узел многоканального соединителя
15	3506410-1500/B		Резьбовая втулка с уплотнительным кольцом в сборе
16	3506407-1500/C		Стопорное кольцо
17	3506403-1500/C		Уплотнительное кольцо специального сечения
18	3506421-2000/A		Кронштейн для пучка труб
19	3504033-1063/D		Уплотнительная лента педального узла
20	Q436150		Шлицевой лабиринт
21	Q1840830F37K		Шестигранный фланцевый болт толстый стержень
22	CQ1501220F37K		Болт с шестигранной головкой
23	3504101-98C/B		Крышка заглушки педали тормоза
24	CQ32608		Шайба
25	3506415-1500/B		Резьбовая втулка
26	CQ35208		Гайка
27	Q40108		Шайба
28	Q5003012		Штифт
29	Q1840620F41		Шестигранный фланцевый болт толстый стержень
30	CQ32606		Гайка
31	CQ34008F37K		Шестигранная гайка
32	Q1840812F37K		Шестигранный фланцевый болт толстый стержень

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
