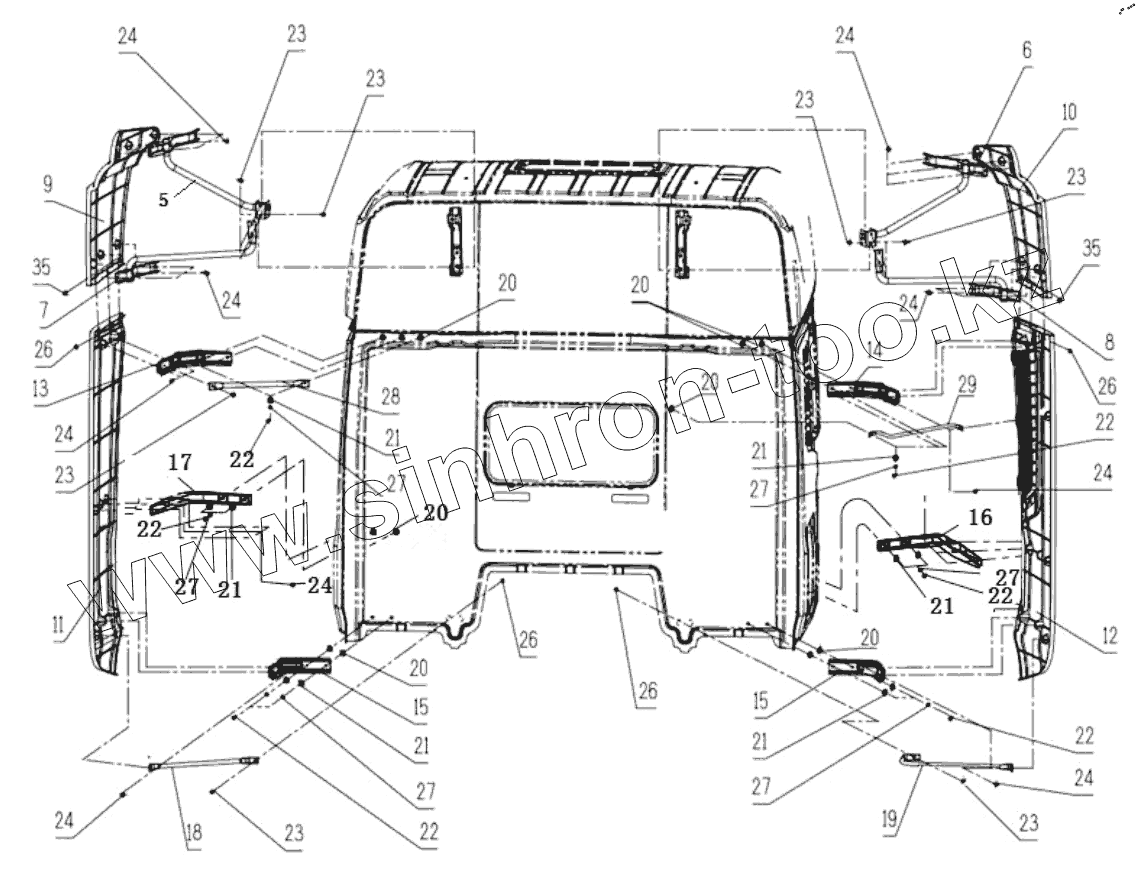

Каталог запасных частей к технике: FAW CA4180 (P77K25E5). СХЕМА КОЖУХА GP

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
20
20
20
20
20
21
21
21
21
21
21
22
22
22
22
22
22
23
23
23
23
23
23
23
24
24
24
24
24
24
24
24
24
26
26
26
26
27
27
27
27
27
27
28
29
35
35
Позиция на иллюстрации Заводской номер детали Название детали
5 5704185-B90/B Верхний кронштейн верхнего левого дефлектора в сборе
6 5704190-B90/B Верхний кронштейн верхнего правого дефлектора в сборе
7 5704205-B90/A Нижний кронштейн левого верхнего дефлектора в сборе
8 5704210-B90/A Нижний кронштейн правого верхнего дефлектора в сборе
9 5704211-B90/G Верхний левый дефлектор
10 5704212-B90/F Верхний правый дефлектор
11 5704221-B90/H Нижний левый дефлектор
12 5704220-B90/I Нижний правый дефлектор
13 5704325-B90/G Верхний кронштейн в сборе
14 5704332-B90/G Верхний кронштейн
15 5704281-B90/G Нижний кронштейн бокового дефлектора
16 5704352-B90/B Средний кронштейн нижнего правого дефлектора
17 5704351-B90/B Средний кронштейн нижнего правого дефлектора
18 5704341-B90/E Скоба нижнего левого дефлектора
19 5704342-B90/E Скоба нижнего правого дефлектора
20 5704247-B45/A Шарнирная прокладка воздушного дефлектора
21 5704249-B90/C Уплотнительная прокладка дефлектора
22 Q1840820TF37S Шестигранный фланцевый болт
23 Q1840820F37S Шестигранный фланцевый болт
24 Q1840812F37S Шестигранный фланцевый болт
26 CQ39608F37K Шестигранная фланцевая гайка
27 Q40108F37 Шайба
28 5704361-B90/A Верхняя левая опорная труба
29 5704362-B90/A Верхняя правая опорная труба
35 CQ1460825F37KB Сборочный болт
