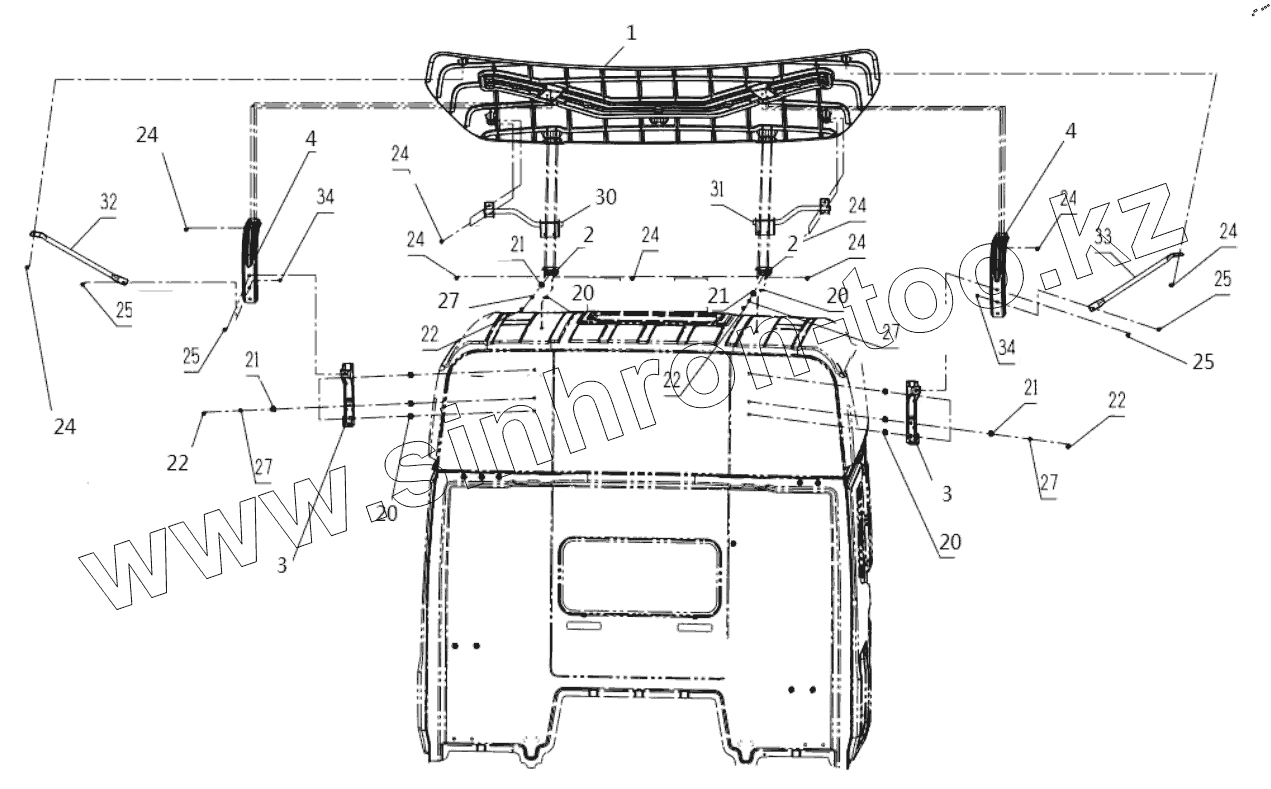

Каталог запасных частей к технике: FAW CA4180 (P77K25E5). СХЕМА КОЖУХА

Тип техники

Марка

Модель

Схема

1

2

2

3

3

4

4

20

20

20

20

21

21

21

21

22

22

22

22

24

24

24

24

24

24

24

24

24

25

25

25

25

27

27

27

27

30

31

32

33

34

34

Позиция на иллюстрации	Заводской номер детали		Название детали
1	5704110-B90/C		Воздушный дефлектор верхней накладки в сборе
2	5704130-B90/E		Передняя петля капота в сборе
3	5704145-B90/E		Левый кронштейн воздушного дефлектора верхней накладки в сборе
4	5704116-B90/G		Регулировочный кронштейн воздушного дефлектора верхней накладки в сборе
20	5704247-B45/A		Шарнирная прокладка воздушного дефлектора
21	5704249-B90/C		Уплотнительная прокладка дефлектора
22	Q1840820TF37S		Шестигранный фланцевый болт
23	Q1840820F37S		Шестигранный фланцевый болт
24	Q1840812F37S		Шестигранный фланцевый болт
25	Q1841230F37S		Шестигранный фланцевый болт
27	Q40108F37		Шайба
30	5704115-B90/A		Верхний отводящий патрубок левый сварочный узел
31	5704120-B90/A		Верхний отводящий патрубок правый сварочный узел
32	5704373-B90/B		Задняя левая опорная труба кожуха верхней накладки
33	5704374-B90/B		Задняя правая опорная труба кожуха верхней накладки
34	CQ39612F37K		Шестигранная фланцевая гайка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
