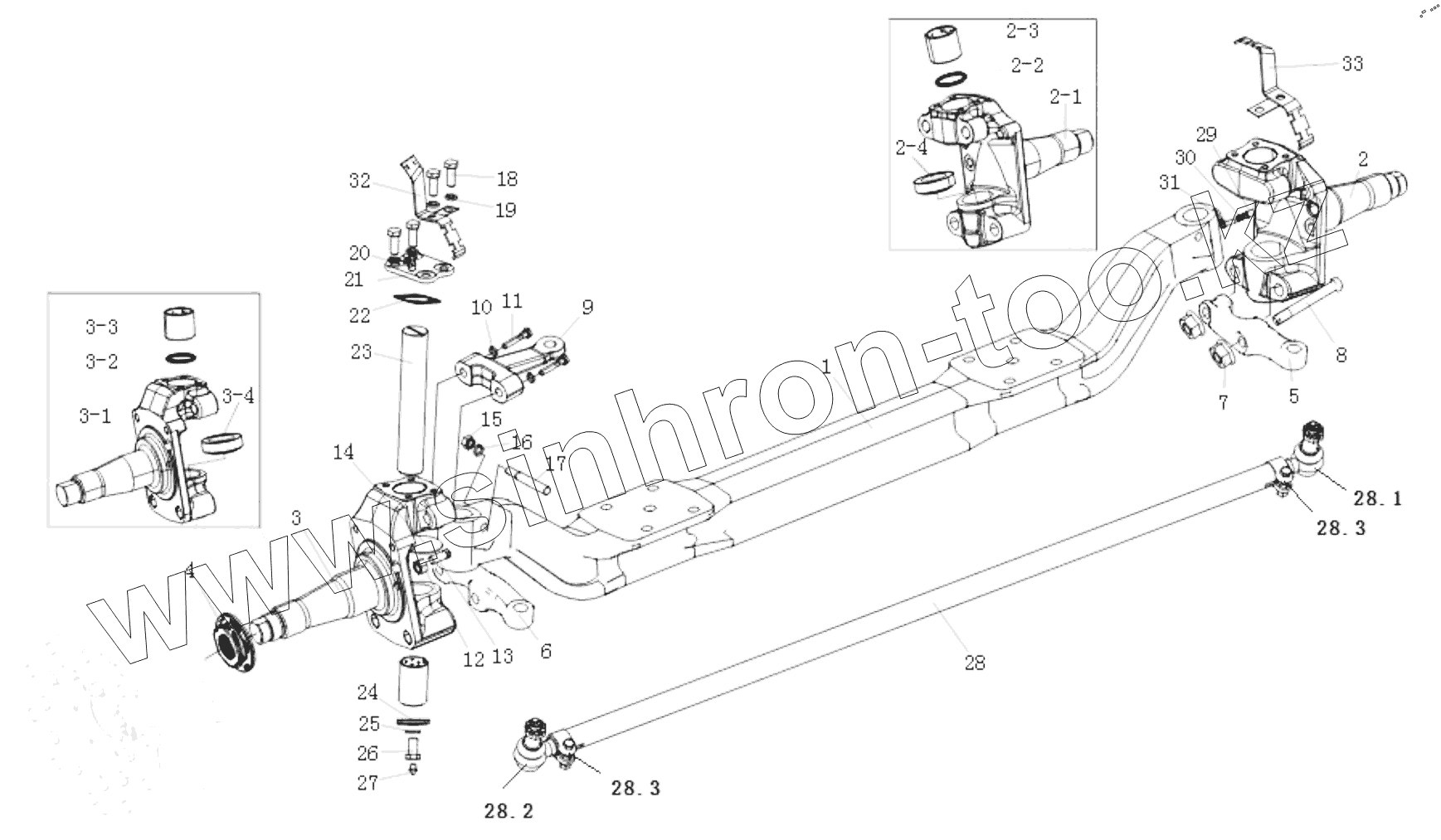

Каталог запасных частей к технике: FAW CA4180 (P77K25E5). ПЕРЕДНИЙ ВАЛ И РУЛЕВАЯ ТЯГА

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2-1
2-2
2-3
2-4
3
3-1
3-2
3-3
3-4
4
5
6
7
8
9
10
11
12
13
14
14
14
14
14
14
14
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28.1
28.2
28.3
28.3
29
30
31
32
33
Позиция на иллюстрации Заводской номер детали Название детали
3000010APA1Q/B-J052 3000010APA1Q/B-J052 Передний мост в сборе
1 3001011-A1Q/D Передний мост
2 3001020DA1Q/B Правый поворотный кулак с втулкой в сборе
2-1 3001022-A1Q/C Правый поворотный кулак рулевого управления
2-2 3001050-A1Q-C00/B Масляное уплотнение шкворня в сборе
2-3 3001026AA1Q/B Втулка – поворотного кулака
2-4 3001040AA1Q-C00/B Упорный конический роликоподшипник
3 3001015DA1Q/B Левый поворотный кулак в сборе с втулкой
3-1 3001021-A1Q/C Левый поворотный кулак рулевого управления
3-2 3001050-A1Q-C00/B Масляное уплотнение шкворня в сборе
3-3 3001026AA1Q/B Втулка – поворотного кулака
3-4 3001040AA1Q-C00/B Упорный конический роликоподшипник
4 3001060AA8S-C00/C Регулировочная гайка
5 3001032-A1Q/C Правый рычаг поворотного кулака
6 3001031-A1Q/C Рычаг левого поворотного кулака
7 T32722TF2 Spl маленькая шестигранная стопорная гайка с фланцем
8 3001028-A1Q/B Болт с шестигранной головкой
9 3001034AA1Q/B Верхний рычаг поворотного кулака
10 Q40322 Пружинная шайба
11 CQ1512290T Hexagon bolt
12 CQ34116 Гайка
13 3001036-A0S/B Опорная стойка поворотного кулака
14 3001071-A3Q/A Регулировочная шайба поворотного кулака
14 3001072-A3Q/A Регулировочная шайба поворотного кулака
14 3001073-A3Q/A Регулировочная шайба поворотного кулака
14 3001074-A3Q/A Регулировочная шайба поворотного кулака
14 3001076-A3Q/A Регулировочная шайба поворотного кулака
14 3001077-A3Q/A Регулировочная шайба поворотного кулака
14 3001078-A3Q/A Регулировочная шайба поворотного кулака
14 3001079-A3Q/A Регулировочная шайба поворотного кулака
14 3001081-A3Q/A Регулировочная шайба поворотного кулака
15 CQ34014 Гайка
16 Q40314 Пружинная шайба
17 3001046-A1Q/A Штифт шкворня
18 CQ1511230T Шестигранный фланцевый болт
19 Q40312 Пружинная шайба
20 CQ70190 Сопло смазочное
21 3001047-2001/D Шкворневая пластина
22 3001048-A1Q/A Шайба
23 3001044-A1Q/A Шкворень поворотного кулака
24 3001045-A1Q-C00/B Крышка в сборе
25 3406322A8E/B Составная уплотнительная шайба
26 3001049-A0S/C Полый болт
27 CQ70001 Масленка
28 3003050AA1Q/B Поперечная рулевая тяга в сборе
28.1 040 169 591 000 Правый соединитель в сборе
28.2 040 169 603 000 Левый соединитель в сборе
28.3 042 460 022 018 Зажим в сборе
29 3550111B1H/D Основание датчика - тормоз переднего колеса
30 3550361-6S/C Втулка датчика
31 3550360-6S/F Датчик скорости вращения колеса
32 3605365-2000/B Кронштейн жгута проводов датчика скорости вращения левого переднего колеса в сборе
33 3605370-2000/B Кронштейн жгута проводов датчика скорости вращения правого переднего колеса в сборе
