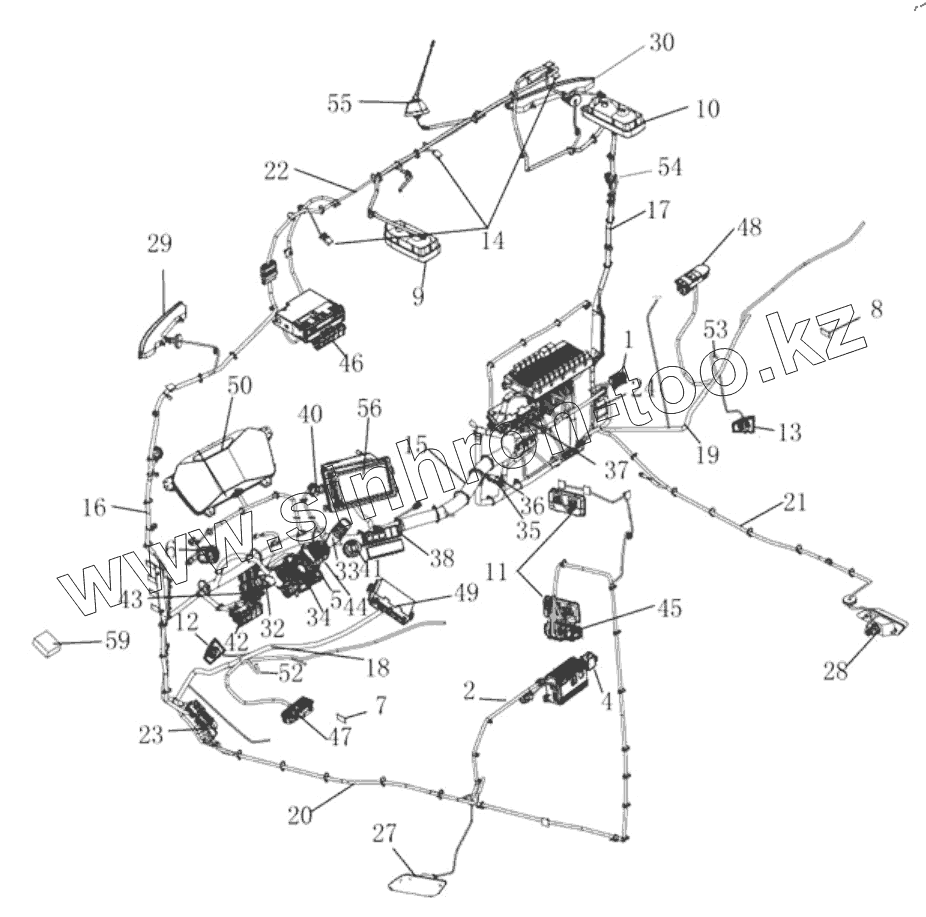

Каталог запасных частей к технике: FAW CA4180 (P77K25E5). ЭЛЕКТРИЧЕСКАЯ СХЕМА КАБИНЫ

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
27
28
29
30
32
33
34
35
36
37
38
40
41
42
43
44
45
46
47
48
49
50
52
53
54
55
56
59
Позиция на иллюстрации Заводской номер детали Название детали
1 3724100-2000/B Приборная панель с переходным жгутом проводов бортовой системе диагностики в сборе
2 3724105B2026/E Жгут проводов инвертера в сборе
4 3703230-2163/A Розетка питания на 220 в в сборе
5 3778045-2000-C00/F Кнопка старт-стоп
6 3709010-72G/C Выключатель системы управления освещением в сборе
7 3714011-2000/B Внутренний отражатель левой двери
8 3714012-2000/B Внутренний отражатель правой двери
9 3714015-2000-C00/G Внутренний осветитель в сборе
10 3714020-2000-C00/G Внутренний правый осветитель
11 3714030-2000-C00/F Осветитель полки в сборе
12 3714075-2000-C00/F Левая лампа подсветки в сборе
13 3714080-2000-C00/F Правая лампа подсветки в сборе
14 3714110-1509-C00/D Сборка потолочного короба
15 3724010-2197/B-J002 Жгут проводов панели приборов в сборе
16 3724020A2001/J Левосторонний жгут проводов корпуса в сборе
17 3724025A2000/P Правосторонний жгут проводов корпуса в сборе
18 3724030B2000/C Жгут проводов левой двери в сборе
19 3724035F2001/A Жгут проводов правой двери в сборе
20 3724070B2026/H Жгут проводов левой стороны
21 3724075-2036/B Правосторонний жгут проводов в сборе
22 3724085K2001/G Жгут проводов подъемного короба в сборе
23 3724601-2005/A Кронштейн жгута проводов кабины 1
24 3724602-2000/E Кронштейн крепления разъема 2
27 3726015-2000-C00/F Левый указатель поворота в сборе
28 3726020-2000-C00/F Правый указатель поворота в сборе
29 3731015-2000-C00/E Левый габаритный фонарь в сборе
30 3731020-2000-C00/E Правый габаритный фонарь в сборе
32 3735035-2000-C00/H Выключатель фар и указателя поворота в сборе
33 3735040-2036-C00/B Стеклоочиститель и выключатель вспомогательного тормоза в сборе
34 3735055-2000-C00/G Спиральный кабель
35 3736050-6K9/B Розетка питания 24 в в сборе
36 3736055-6K9/D Крышка розетки питания 24 в в сборе
37 3738010A2001-C00/F Контроллер кузова в сборе
38 3739505C2001-C00/C Пятиканальный функциональный переключатель в сборе
40 3739030-2000-C00/D Выключатель аварийной сигнализации в сборе
41 3739335-2000-C00/E Узел переключателя отмены электронного контроля стабилизации автомобиля
42 3739520-2007-C00/B Четырехпозиционный функциональный переключатель в сборе
43 3739525-2000-C00/C Двухканальный функциональный переключатель в сборе 1
44 3739530-2001-C00/D Двухканальный функциональный переключатель в сборе 2
45 3739510-2000-C00/D Пятиканальный функциональный переключатель спального места в сборе
46 3739515A2001-C00/C Пятиканальный функциональный переключатель подъемного короба в сборе
47 3746015-2000-C00/E Подъемник стекла водителя и переключатель управления зеркалом заднего вида в сборе
48 3746020-2000-C00/F Вилочковый подъемник стекла водителя и переключатель управления зеркалом заднего вида
49 3746070-1066-C00/C Дверной контроллер в сборе
50 3820010B2197-C00/A Сборка комбинации приборов
52 7901025-2000-C00/C Низкочастотный динамик левой стороны в сборе
53 7901030-2000-C00/C Низкочастотный динамик правой стороны в сборе
54 7901040-1066-C00/A Твитер в сборе
55 7903010-2000-C00/D Антенна в сборе
56 7913010-2197-C00/A Мультимедийное устройство
59 3746055-2001-C00/E Пульт дистанционного управления в сборе
