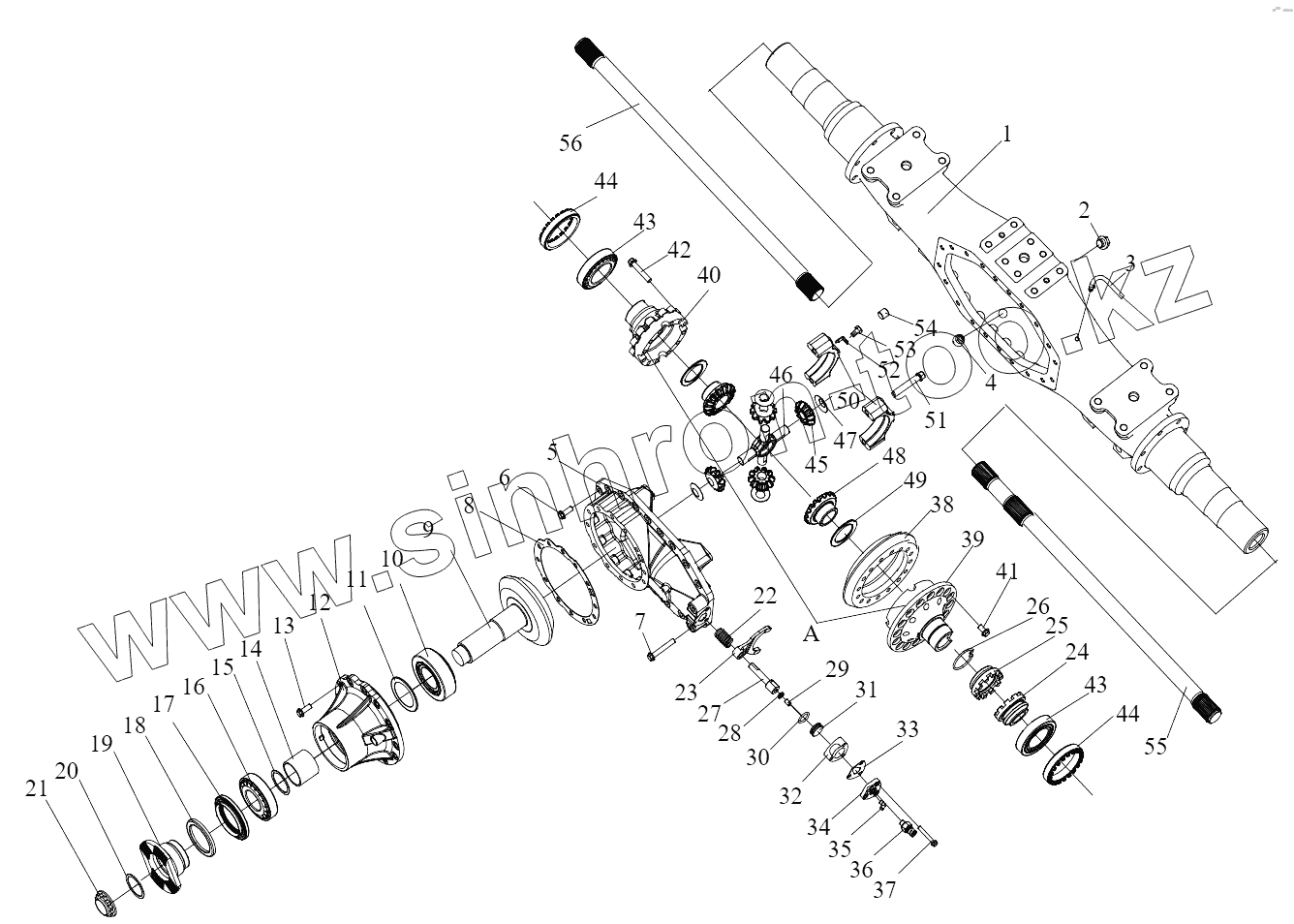

Каталог запасных частей к технике: FAW CA3311. Задний мост
2400010B78С
2402010BA6E
1
2
3
4
5
6
7
8
2402098-A0E
2402099-A0E
9
15
16
17
18
19
20
21
22
23
24
25
26
14
10
11
12
13
27
28
29
30
31
32
33
34
35
36
37
38
A
39
40
41
42
43
43
44
44
47
48
49
50
51
52
53
54
55
56
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2400010B78С | 2400010B78С | Задний мост в сборе | |
| 2402010BA6E | 2402010BA6E | Главный редуктор заднего моста в сборе | |
| 1 | 2401011-A6E | Корпус заднего моста | |
| 2 | CQ61810 | Шестигранная коническая пробка | |
| 3 | Т905 | Вентиляционная пробка | |
| 4 | Т62104М | Коническая магнитная резьбовая пробка с внутренним шестигранником | |
| 5 | 2402018-A0E | Картер редуктора | |
| 6 | 2402017-1H | Болт - для крепления редуктора | |
| 7 | 2402016-A0E | Болт - для крепления редуктора | |
| 8 | 2402097-A0E | Регулировочная прокладка - подшипник ведущей конической шестерни | |
| 2402098-A0E | 2402098-A0E | Регулировочная прокладка - подшипник ведущей конической шестерни | |
| 2402099-A0E | 2402099-A0E | Регулировочная прокладка - подшипник ведущей конической шестерни | |
| 9 | 2402036BA6E | Ведущая коническая шестерня | |
| 15 | 2402081-A0E | Регулировочное кольцо - подшипник ведущей конической шестерни | |
| 16 | 30314 | Конический подшипник качания | |
| 17 | 2402055-A0E | Сальник в сборе - ведущая коническая шестерня | |
| 18 | 2402067-A0E | Колпачок для защиты от пыли - сальник ведущей конической шестерни | |
| 19 | 2402066-A0E | Фланец - ведущая коническая шестерня | |
| 20 | 2402077-A6A | О - образное кольцо - борт ведущей конической шестерни | |
| 21 | 2402069-A0E | Гайка - фланец ведущей конической шестерни | |
| 22 | 2406028-A0E | Возвратная пружина - замок межколесного дифференциала | |
| 23 | 2406024-A0E | Вилка - мелколесный дифференциал | |
| 24 | 2406032-A0E | Зубчатая втулка - замок межколесного дифференциала | |
| 25 | 2406033-A0E | Неподвижная зубчатая втулка - замок межколесного дифференциала | |
| 26 | 2406034-A0E | Кольцо из стальной проволоки - зубчатая втулка замка дифференциала | |
| 14 | 2402088-A0E | Промежуточное тело - подшипник ведущей конической шестерни | |
| 10 | 32315 | Конический подшипник качания | |
| 11 | 2402048-A0E | Маслоотражатель - гнездо подшипника ведущей конической шестерни | |
| 12 | 2402049-A0E | Гнездо подшипника - ведущая коническая шестерня | |
| 13 | 2402016-1H | Болт | |
| 27 | 2406026-A0E | Валик вилки - межосевой дифференциал | |
| 28 | CQ35212 | Шестигранная тонкая гайка | |
| 29 | Q2821222 | Прижимной винт | |
| 30 | 2406014-A0E | О - образное кольцо - поршень замка дифференциала | |
| 31 | 2406013-A0E | Поршень - замок межколесного дифференциала | |
| 32 | 2406011-A0E | Цилиндр - замок межколесного дифференциала | |
| 33 | 2406017-A0E | Уплотнительная прокладка - крышка цилиндра | |
| 34 | 2406016-A0E | Крышка - цилиндр | |
| 35 | CQ63505 | Шарнир | |
| 36 | 3834050-A0E | Выключатель замка межколесного дифференциала в сборе | |
| 37 | 2406018-A0E | Болт - для крепления крышки цилиндра межколесного дифференциала | |
| 38 | 2402037BA6E | Ведомая коническая шестерня | |
| A | 2403015AA0E | Картер дифференциала | |
| 39 | 2403017AA0E | Корпус дифференциала | |
| 40 | 2403018-A0E | Правый картер - дифференциал | |
| 41 | 2402063AA0E | Болт крепления левого корпуса дифференциала и ведомой конической шестерни | |
| 42 | 2403023-A0E | Болт - для крепления картера дифференциала | |
| 43 | 32216/YA6 | Конический подшипник качания | |
| 44 | 2403071-A0E | Регулировочное кольцо - подшипник дифференциала | |
| 47 | 2403058-A6E | Шайба - Планетарная шестерня | |
| 48 | 2403051-A0E | Шестерня полуоси | |
| 49 | 2403053-A0E | Шайба - шестерня полуоси | |
| 50 | 2402019-A0E | Крышка - подшипник дифференциала | |
| 51 | 2402023-A0E | Болт - для крепления крышки подшипника дифференциала | |
| 52 | 2403072-A0E | Ограничительная скоба - регулировочное кольцо | |
| 53 | CQ1500812S | Шестигранный загибочный болт | |
| 54 | 2402021-A0E | Упорный палец - картер редуктора и картера моста | |
| 55 | 2403081B483 | Левая полуось | |
| 56 | 2403082B483 | Правая полуось | |
| 45 | 2403056-A0E | Планетарная шестерня | |
| 46 | 2403061-A0E | Перекрестная ось |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
