Каталог запасных частей к технике: FAW CA3311. Воздушный компрессор (II)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
4
5
5
5
5
6
6
6
6
6
7
8
9
10
10
11

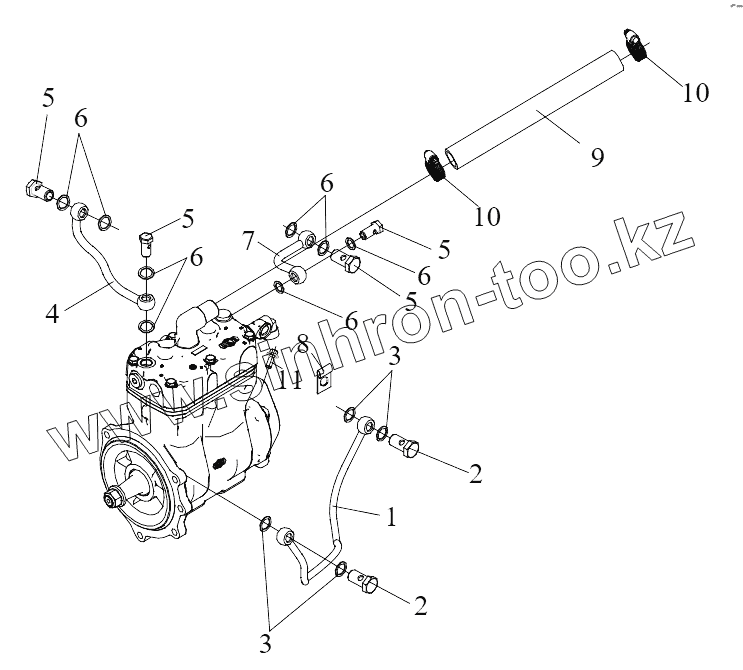

Позиция на иллюстрации Заводской номер детали Название детали
1 3509050-М50-0000 Впускная труба машинного масла - воздушный насос
2 3509053-81D Шарнирный болт
3 Х340310X16 Шайба медная
4 3509020-M39-0D97R Возвратный трубопровод воздушного насоса в сборе
5 3509059-81D Шарнирный болт M18x1.5
6 Х340318X24 Прокладка медная
7 3509030-M50-000J Впускная труба воздушного компрессора в сборе
8 3509032-81D Кронштейн впускного маслопровода воздушного компрессора
9 3509314-М10-1089VA Впускной шланг воздушного компрессора
10 Q67638F36 Хомут для червячного приводного шланга
11 Q1841012F36 Болт поверхности шестигранного фланца
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
