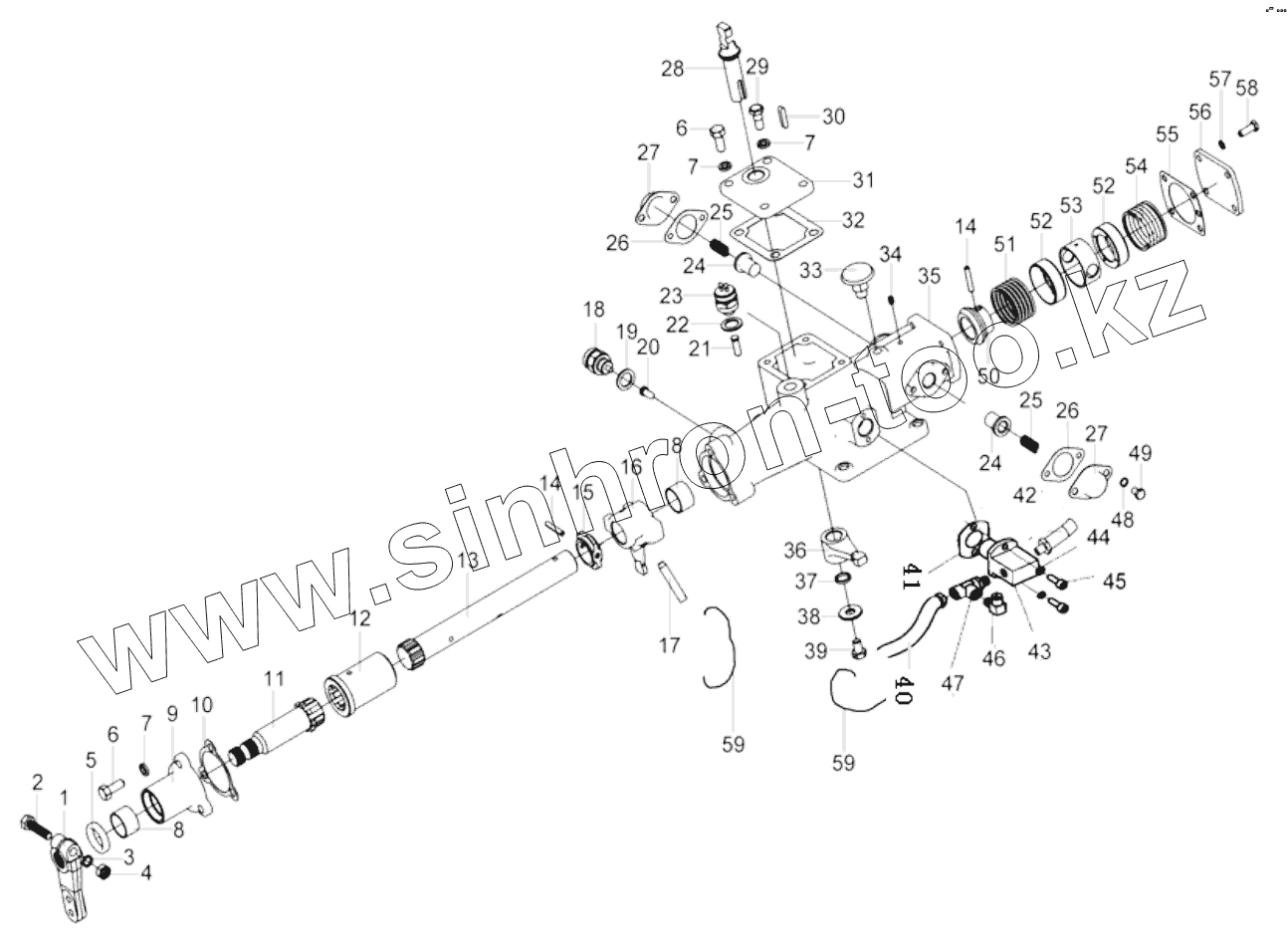

Каталог запасных частей к технике: FAW CA3311. Управляющее устройство в сборе
12JSDX160T-1703010
12JSDX160T-1703010
1
2
3
4
5
6
6
7
7
7
8
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
24
25
25
26
26
27
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
52
53
54
55
56
57
58
59
59
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 12JSDX160T-1703010 | 12JSDX160T-1703010 | Управляющее устройство в сборе | |
| 1 | F96035-122 | Рычаг внешнего переключения передач LRC | |
| 2 | GB5785-86 | Болт | |
| 3 | GB93-87 | Пружинная шайба | |
| 4 | GB6171-86 | Гайка | |
| 5 | F91444 | Сальник | |
| 6 | Q150B1025 | Болт | |
| 7 | Q40310 | Пружинная шайба | |
| 8 | F91345 | Втулка | |
| 9 | С03033-5 | Торцовая крышка | |
| 10 | С03034-1 | Подкладка перегородки | |
| 11 | С03032-3 | Соединение переключения передач | |
| 12 | С03031-1 | Втулка шлица | |
| 13 | 12JS160T-1703017 | Поперечный рычаг переключения передач | |
| 14 | GB879-76 | Штифт | |
| 15 | F99681 | Блок управления переключателя передачи заднего хода | |
| 16 | 12JS160T-1703018 | Вилка | |
| 17 | С03030 | Цилиндрический штифт 10x50 | |
| 18 | 99012710041-4 | Выключатель давления | |
| 19 | Q72318T5 | Уплотнительная шайба | |
| 20 | F99702-1 | Штифт переключателя нейтрального положения | |
| 21 | 15899 | Штифт переключателя | |
| 22 | С03015 | Уплотинтельное кольцо прокладки | |
| 23 | 0068DS-1 | Выключатель давления | |
| 24 | F99670 | Палец | |
| 25 | F96037-2 | Пружина | |
| 26 | F96140 | Прокладка | |
| 27 | F96141 | Крышка нажимной пружины | |
| 28 | С03038-1 | Отводка для переключения передач | |
| 29 | С03040-1 | Стопорный болт | |
| 30 | Q5510628 | Шпонка | |
| 31 | С03036-1 | Крышка окошка | |
| 32 | С03037-1 | Прокладка окошка | |
| 33 | 15276 | Вентиляционная пробка | |
| 34 | С03004 | Упорный винт | |
| 35 | 12JS160T-1703015 | Корпус маленькой крышки коробки передач | |
| 36 | С03035-1 | Соединение выбора ступени | |
| 37 | С01051-5 | О - образное уплотнительное кольцо | |
| 38 | С03039-1 | Шайба | |
| 39 | Q170B1016 | Болт | |
| 40 | 55534 | Воздушная труба | |
| 41 | F91353 | Прокладка | |
| 42 | 55512 | Воздушная труба | |
| 43 | 12JS160T-1703022 | Регулирующий клапан воздушного канала | |
| 44 | GB93-76 | Пружинная шайба | |
| 45 | GB70-76 | Внутренний шестигранный винт M6x18 | |
| 46 | 12JS160T-1703021 | Быстросменный разъем | |
| 47 | С01053-1 | Соединение трёхходовой трубы | |
| 48 | GB859-76 | Пружинная шайба 8 | |
| 49 | GB21-76 | Болт | |
| 50 | F99675 | Втулка разделительная | |
| 51 | 12JS160T-1703027 | Сжатая пружина | |
| 52 | F99673-1 | Подставка пружины | |
| 53 | F99674 | Втулка разделительная | |
| 54 | F96036-4 | Сжатая пружина | |
| 55 | F99672-2 | Концевая прокладка | |
| 56 | F99666-2 | Боковая плита | |
| 57 | GB93-76 | Пружинная шайба | |
| 58 | GB21-76 | Болт | |
| 59 | 1819 | Проволока |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
