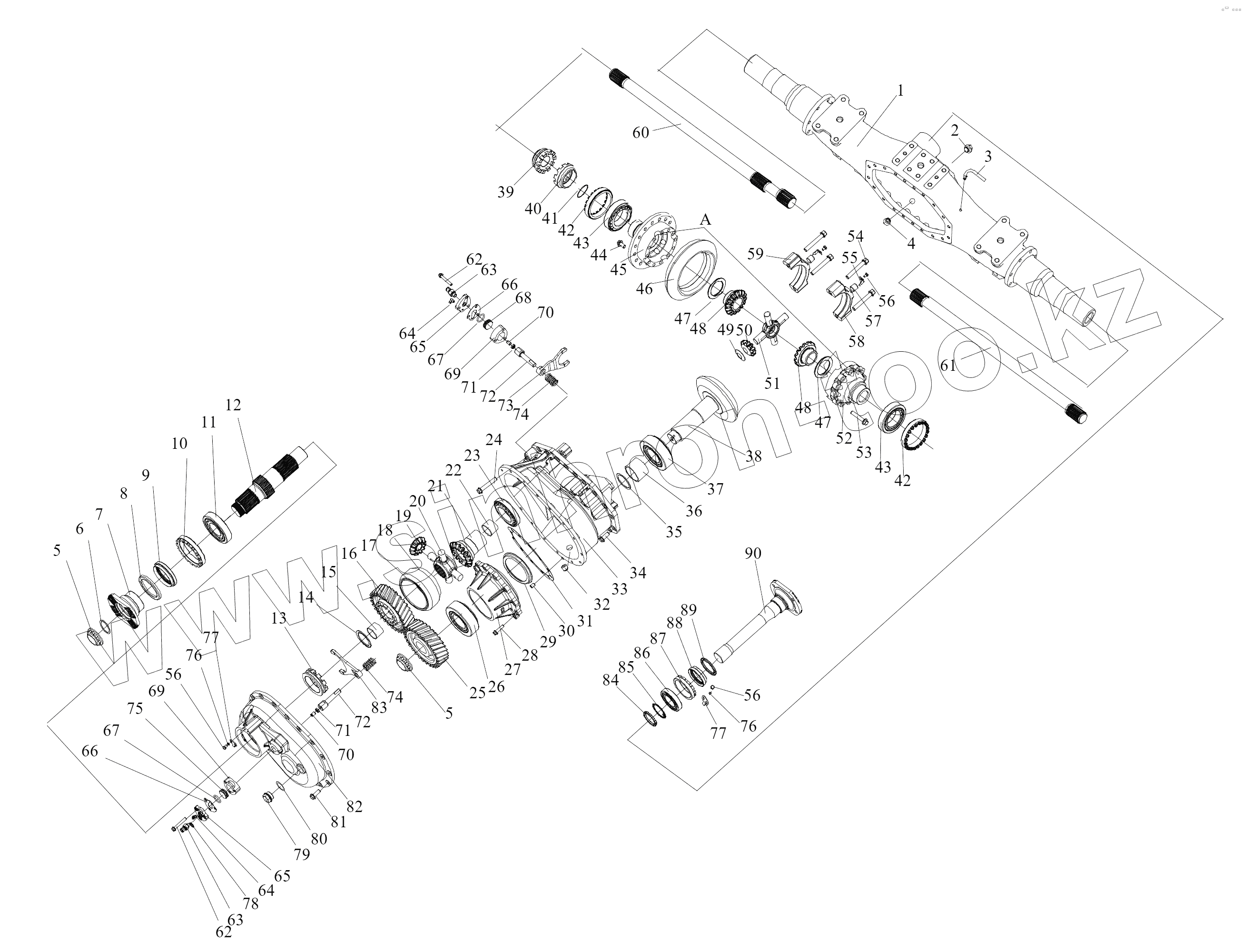

Каталог запасных частей к технике: FAW CA3311. Средний мост
2500010B78С
2502010BA6E
1
2
3
4
5
5
6
7
8
9
10
11
12
16
17
18
19
20
21
22
23
24
25
26
27
28
29
13
14
15
30
31
31
31
32
33
34
35
36
37
38
39
40
41
47
47
48
48
49
50
51
52
53
54
55
56
56
56
57
42
42
43
43
44
45
A
46
58
59
60
61
62
62
63
63
64
64
65
65
66
66
67
67
68
69
69
70
70
71
71
72
72
73
74
74
75
76
76
77
77
81
82
83
84
85
86
87
88
89
90
78
79
80
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2500010B78С | 2500010B78С | Средний мост в сборе | |
| 2502010BA6E | 2502010BA6E | Главный редуктор среднего моста в сборе | |
| 1 | 2501011-A6E | Корпус среднего моста | |
| 2 | CQ61810 | Шестигранная коническая пробка | |
| 3 | Т905 | Вентиляционная пробка | |
| 4 | Т62104М | Коническая магнитная резьбовая пробка с внутренним шестигранником | |
| 5 | 2402069-A0E | Гайка - фланец ведущей конической шестерни | |
| 6 | 2402077-A6A | О - образное кольцо - борт ведущей конической шестерни | |
| 7 | 2502066-A0E | Фланец - вал ведущей цилиндрической шестерни | |
| 8 | 2402067-A0E | Колпачок для защиты от пыли - сальник ведущей конической шестерни | |
| 9 | 2502055-A6Т-С00 | Масляное уплотнение в сборе входного фланца среднего моста | |
| 10 | 2502056-A6Т/A | Регулировочное кольцо вала приводной цилиндрической шестерни | |
| 11 | 30314 | Конический подшипник качания | |
| 12 | 2502136-A6E | Вал приводной цилиндрической шестерни | |
| 16 | 2502107-A6E | Ведущая цилиндрическая шестерня | |
| 17 | 2507057-A6E | Корпус межосевого дифференциала | |
| 18 | 2507059-A6E | Маслоуборный колпак | |
| 19 | 2507076-A6E | Планетарная шестерня - межосевого дифференциала | |
| 20 | 2507081-A6E | Крестовина - межосевой дифференциал | |
| 21 | 2507068-A6E | Задняя коническая шестерня - межосевой дифференциал | |
| 22 | 2507069-A6E | Втул ка - задняя коническая шестерня | |
| 23 | 32215 | Конический роликоподшипник | |
| 24 | 2402016-A0E | Болт - для крепления редуктора | |
| 25 | 2502108-A6E | Ведомая цилиндрическая шестерня | |
| 26 | 32314 | Конический подшипник качания | |
| 27 | 2502049-A6E | Седло подшипника | |
| 28 | 2402016-1H | Болт | |
| 29 | 2402048-A0E | Маслоотражатель - гнездо подшипника ведущей конической шестерни | |
| 13 | 2508032-A0E | Скользящая зубчатая втулка - замок межосевого дифференциала | |
| 14 | 2502103-A0E | Прокладка - ведущая цилиндрическая шестерня | |
| 15 | 2502109-A0E | Втулка -Ведущая цилиндрическая шестерня | |
| 30 | CQ5241226 | Цилиндрический штифт | |
| 31 | 2502097-A6E | Регулировочная прокладка - седло подшипника ведущей конической шестерни | |
| 31 | 2502098-A6E | Регулировочная прокладка - седло подшипника ведущей конической шестерни | |
| 31 | 2502099-A6E | Регулировочная прокладка - седло подшипника ведущей конической шестерни | |
| 32 | Т62106 | Коническая магнитная заглушка с внутренним шестигранником | |
| 33 | 2502018-A6E | Корпус редуктора - средний мост | |
| 34 | 2402017-1H | Болт - для крепления редуктора | |
| 35 | 2402081-A0E | Регулировочное кольцо - подшипник ведущей конической шестерни | |
| 36 | 2502088-A0E | Промежуточное тело - подшипник ведущей конической шестерни | |
| 37 | 32315 | Конический подшипник качания | |
| 38 | 2502036BA6E | Ведущая коническая шестерня | |
| 39 | 2406032-A0E | Зубчатая втулка - замок межколесного дифференциала | |
| 40 | 2406033-A0E | Неподвижная зубчатая втулка - замок межколесного дифференциала | |
| 41 | 2406034-A0E | Кольцо из стальной проволоки - зубчатая втулка замка дифференциала | |
| 47 | 2403053-A0E | Шайба - шестерня полуоси | |
| 48 | 2403051-A0E | Шестерня полуоси | |
| 49 | 2403058-A6E | Шайба - Планетарная шестерня | |
| 50 | 2403056-A0E | Планетарная шестерня | |
| 51 | 2403061-A0E | Перекрестная ось | |
| 52 | 2403018-A0E | Правый картер - дифференциал | |
| 53 | 2403023-A0E | Болт - для крепления картера дифференциала | |
| 54 | 2402023-A0E | Болт - для крепления крышки подшипника дифференциала | |
| 55 | 2403072-A0E | Ограничительная скоба - регулировочное кольцо | |
| 56 | CQ1500812S | Шестигранный загибочный болт | |
| 57 | 2402021-A0E | Упорный палец - картер редуктора и картера моста | |
| 42 | 2403071-A0E | Регулировочное кольцо - подшипник дифференциала | |
| 43 | 32216/YA6 | Конический подшипник качания | |
| 44 | 2402063AA0E | Болт крепления левого корпуса дифференциала и ведомой конической шестерни | |
| 45 | 2403017AA0E | Корпус дифференциала | |
| A | 2403015AA0E | Картер дифференциала | |
| 46 | 2502037BA6E | Ведомая коническая шестерня | |
| 58 | 2402019-A0E | Крышка - подшипник дифференциала | |
| 59 | 2502019-A0E | Крышка - подшипник дифференциала | |
| 60 | 2403081B483 | Левая полуось | |
| 61 | 2403082B483 | Правая полуось | |
| 62 | 2406018-A0E | Болт - для крепления крышки цилиндра межколесного дифференциала | |
| 63 | 3834050-A0E | Выключатель замка межколесного дифференциала в сборе | |
| 64 | CQ63505 | Шарнир | |
| 65 | 2406016-A0E | Крышка - цилиндр | |
| 66 | 2406017-A0E | Уплотнительная прокладка - крышка цилиндра | |
| 67 | 2406014-A0E | О - образное кольцо - поршень замка дифференциала | |
| 68 | 2406013-A0E | Поршень - замок межколесного дифференциала | |
| 69 | 2406011-A0E | Цилиндр - замок межколесного дифференциала | |
| 70 | Q2821222 | Прижимной винт | |
| 71 | CQ35212 | Шестигранная тонкая гайка | |
| 72 | 2406026-A0E | Валик вилки - межосевой дифференциал | |
| 73 | 2406024-A0E | Вилка - мелколесный дифференциал | |
| 74 | 2406028-A0E | Возвратная пружина - замок межколесного дифференциала | |
| 75 | 2406013-999 | Поршень блокировки межколесного дифференциала | |
| 76 | Q40308 | Пружинная шайба | |
| 77 | 2502182-A0E | Ограничительная скоба - регулировочное кольцо | |
| 81 | 2402016-A5D | Болт крепления редуктора | |
| 82 | 2502131-A6E | Передний корпус | |
| 83 | 2508024-A0E | Вилка - замок межосевого дифференциала | |
| 84 | CQ39160 | Круглая гайка | |
| 85 | Q40860 | Упорная шайба для круглой гайки | |
| 86 | 6212 | Шариковый подшипник с глубоким желобом | |
| 87 | 2502181-A0E | Регулировочное кольцо - сквозной подшипник | |
| 88 | 2502185-A0E | Сальник в сборе - сквозной вал | |
| 89 | 2502186-A0E | Пылезащитный кожух - сальник вала сквозного | |
| 90 | 2502161-A0E | Сквозной вал | |
| 78 | 2406019-999 | Уплотнительное кольцо выключателя блокировки дифференциала | |
| 79 | 2509016-A0Т | Резьбовая пробка | |
| 80 | CQ72336T5 | Прокладное уплотнительное кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
