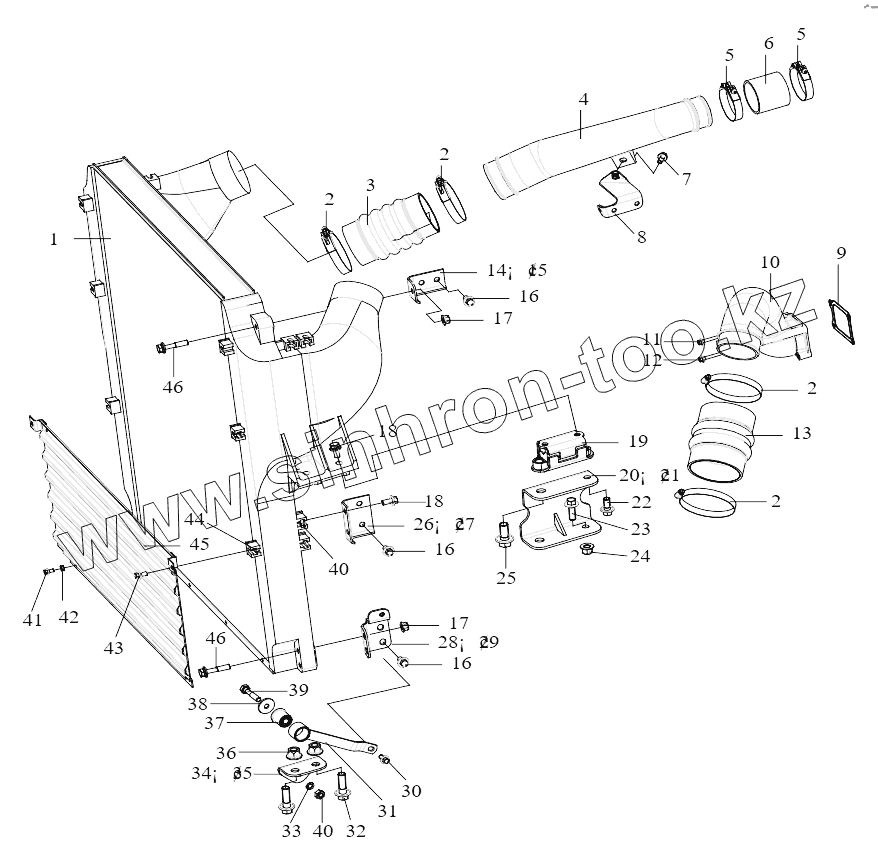

Каталог запасных частей к технике: FAW CA3311. Промежуточный охладитель, трубопровод, подвеска, блокирующая сетка
1
2
2
2
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
16
16
17
17
19
20
21
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1119010-90U | Промежуточный охладитель в сборе | |
| 2 | Т67611006A | Сильный зажим для шланга | |
| 3 | 1119050-377 | Соединение с помощью сильфона в сборе | |
| 4 | 1119031-13С | Впускная труба промежуточного охладителя | |
| 5 | Т6769006A | Сильный зажим для шланга | |
| 6 | 1119053К1H | Соединительная труба | |
| 7 | CQ1461030 | Болт | |
| 8 | 1119035-86U | Кронштейн впускной трубы промежуточного охладителя в сборе | |
| 9 | 1119064-590 | Прокладка выпускного коллектора | |
| 10 | 1119062-13С | Впускная труба двигателя | |
| 11 | 1119069-13С | Болт - впускная труба двигателя | |
| 12 | 1119068-1050 | Болт - впускная труба двигателя | |
| 13 | 1119055-74A | Гофрированная трубка в сборе | |
| 14 | 1119091-76A | Лево - верхняя стойка промежуточного охладителя | |
| 15 | 1119092-76A | Правый верхний кронштейн промежуточного охладителя | |
| 16 | CQ1461020 | Болт | |
| 17 | CQ32610 | Шестигранная гайка | |
| 19 | 1302030-61B | Подвесная подкладка радиатора в сборе | |
| 20 | 1302075-13С/B | Левый подвесный кронштейн радиатора в сборе | |
| 21 | 1302080-13С/B | Правый подвесный кронштейн радиатора в сборе | |
| 24 | CQ32612 | Гайка | |
| 25 | Q1841635 | Шестигранный фланцевый болт | |
| 26 | 1119097-76A | Левый средний кронштейн промежуточного охладителя | |
| 27 | 1119098-76A | Правый средний кронштейн промежуточного охладителя | |
| 28 | 1119093-76A | Левый нижний кронштейн промежуточного охладителя | |
| 29 | 1119094-76A | Правый нижний кронштейн промежуточного охладителя | |
| 30 | Q1840816 | Болт | |
| 31 | 1302040-96W | Натяжная пластина радиатора в сборе | |
| 32 | Q1841445 | Шестигранный фланцевый болт | |
| 33 | Q40310 | Пружинная шайба | |
| 34 | 1302043-51W | Левый кронштейн натяжной пластины | |
| 35 | 1302044-51W | Правый кронштейн натяжной пластины | |
| 36 | CQ32614 | Гайка | |
| 37 | 1302050-01 | Крепление тяги в сборе | |
| 38 | 1302052-01 | Шайба | |
| 39 | CQ1501050 | Болт | |
| 40 | CQ34010 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
